UST2
Control unit for industrial doors
IT -
Istruzioni e indicazioni d'installazione e uso
L'intero manuale d'istruzioni è composto delle istruzioni per l'uso rispettivamente del motoriduttore e della relativa centrale di comando.
EN -
Instructions and information for installation and use
The entire instruction manual is made up of instructions for use regarding the gearmotor and its control unit.
FR -
Instructions et indications d'installation et d'utilisation
L'ensemble du manuel d'instructions comprend les instructions pour utiliser respectivement le motoréducteur et sa centrale de commande.
ES -
Instrucciones e indicaciones para la instalación y el uso
El manual de instrucciones está compuesto por las instrucciones de uso del motorreductor y de la central de mando relativa.
DE -
Anweisungen und Hinweise für Installation und Bedienung
Die Gesamt-Bedienungsanleitung besteht aus der BA des Antriebes und der dazugehörigen BA der Steuerung.
PL -
Instrukcja i wskazówki na temat instalacji i eksploatacji
Cała instrukcja obsługi zawiera instrukcje dotyczące obsługi odpowiednio motoreduktora oraz właściwej centrali sterowniczej.
NL -
Instructies en aanwijzingen voor de installatie en het gebruik
De volledige instructiehandleiding bestaat uit de gebruiksaanwijzingen voor het gebruik van respectievelijk de reductiemotor en
van de bijbehorende bedieningscentrale
.
CS -
Pokyny a rady pro instalaci a použití
Celý návod k použití je tvořen pokyny pro použití elektropřevodovky a příslušné řídicí jednotky ovládání.
Italiano – 1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nice UST2

  • Seite 1 UST2 Control unit for industrial doors IT - Istruzioni e indicazioni d'installazione e uso L'intero manuale d'istruzioni è composto delle istruzioni per l'uso rispettivamente del motoriduttore e della relativa centrale di comando. EN - Instructions and information for installation and use The entire instruction manual is made up of instructions for use regarding the gearmotor and its control unit.
  • Seite 42 INHALTSVERZEICHNIS ALLGEMEINE SICHERHEITSHINWEISE................3 VORBEREITUNG DER INSTALLATION................3 BEDIENELEMENTE UND ANSCHLUSS................4 EINSTELLUNG MECHAN. ENDSCHALTER...............6 ANSCHLUSSKABEL ANTRIEBE ..................7 PLATINEN - ANSCHLUSSKLEMMENPLAN UST 2............8-9 TECHNISCHE DATEN.......................10 TRANSPORT / LAGERUNG / SERVICE................10 KONFORMITÄTSERKLÄRUNG..................11 2 – Deutsch...
  • Seite 43: Allgemeine Sicherheitshinweise

    KENNTNIS DES SYSTEMS UND VORBEREITUNG ZUR INSTALLATION Beschreibung und Einsatz UST2 ist ein Torsteuerung für Roll- und Sektionaltore mit 3-Phasen Motoren im Totmannbetrieb . Zum Öffnen oder Schließen eines Tores wird lediglich die entsprechende Taste des Deckel- bzw. Aussentasters betätigt.
  • Seite 44: Bedienelemente Und Anschluss

    Bremse die über einen Gleichrichter an Anschluss der Befehlsgeber AUF, STOP, ZU (Abb.4) 230 V betrieben wird. Für die Bedienung von außen kann an der UST2 ein 3-fach-Taster am Klemmenblock X3 angeschlossen werden. Die beiden Taster für AUF und ZU sind hierbei als Schließer auszuführen.
  • Seite 45 Tor den Endschalter 5 cm über dem Boden betätigt. Anschluss der Funktionslichtschranke (Abb.5) An der UST2 kann direkt eine Lichtschranke (am Klemmenblock X3 und X5) zur Durchfahrtabsicherung angeschlossen werden. Wird der Infrarotstrahl der Lichtschranke in der ZU Bewegung des Tores unterbrochen, so stoppt das Tor.
  • Seite 46: Einstellung Mechan. Endschalter

    Untere Abschaltposition EINSTELLUNGEN MECHAN. ENDSCHALTER Zur Endschaltereinstellung für die untere Abschaltposition des Tores müssen folgende Schritte durchgeführt werden: Einstellung Mechanische Endschalter (Abb. 8-9) Tor in gewünschte ZU-Stellung fahren. Den Schaltnocken 3 Ei (weiß) so einstellen, Achtung! Einstellungen Endschalter sind dass der Endschalter betätigt wird. Totmannbetrieb vorzunehmen! Befestigungsschraube A anziehen.
  • Seite 47 ANSCHLUSSKABEL FÜR ANTRIEBE MIT MECH. ENDSCHALTER - ABGESCHIRMT Deutsch – 7...
  • Seite 48: Platine Ust2 - Anschlüsse

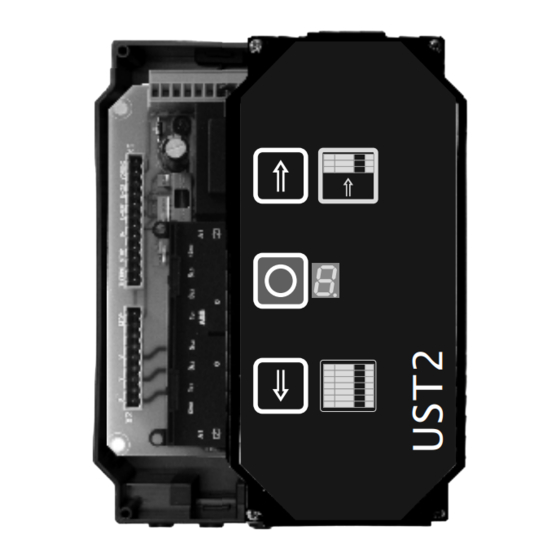

    PLATINE UST2 - ANSCHLÜSSE Ausgang Vorendschalter für Sicherheitsleisten- Spannungsversorgung Anschluss Auswerter Lichtschranke 3-fach-Taster Anschluss Vorendschalter Anschluss Endschalter ZU Anschluss Endschalter AUF Sicherung Anschluss Sicherheitsleisten- Auswerter Selbsthaltung ZU Anschluss Lichtschranke Selbsthaltung AUF Anschluss Sicherheitsendschalter Klemmleiste Netz Anschluss Thermopille Steckklemme Motor Schraubklemme PE...
  • Seite 49 SCHALTPLAN UST2 Legende - Anschlüsse auf Platine Hauptschütz Schütz ZU/AUF Motor Einstelltaster AUF Einstelltaster ZU Transformator Schlupftürkontakt (Öffner) / Einzugsicherung Not-Aus (Öffner) Taster STOP (Öffner) Taster AUF (Schließer) Taster Impuls (Schließer) Taster ZU (Schließer) Endschalter ZU (Öffner) Endschalter AUF (Öffner) Zusatzendschalter ZU (Vorendschalter) Sicherheitskreis (Öffner)
  • Seite 50: Beschreibung

    HINWEISE • Alle angegebenen technischen Merkmale beziehen sich auf eine Temperatur von 20°C (± 5°C). • Nice behält sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei die Funktionalitäten und der Einsatzzweck beibehalten werden. Nur für Antriebe mit mechanischen Endschaltern 3 x 230V oder 3 x 400V !
  • Seite 51: Konformitätserklärung

    Erklärung in Übereinstimmung mit den Richtlinien: 1995/5/EG (R&TTE), 2004/108/EG (EMV); 2006/42/EG (MD) Anlage II, Teil B Anmerkung - Der Inhalt dieser Erklärung entspricht den Angaben im offiziellen Dokument, das im Sitz der Nice S.p.A. hinterlegt ist und der letzten verfügbaren Revision vor dem Druck dieser Anleitung. Dieser Text wurde aus redaktionellen Gründen angepasst. Die Kopie der Original-Erklärung kann bei der Firma Nice S.p.A.
