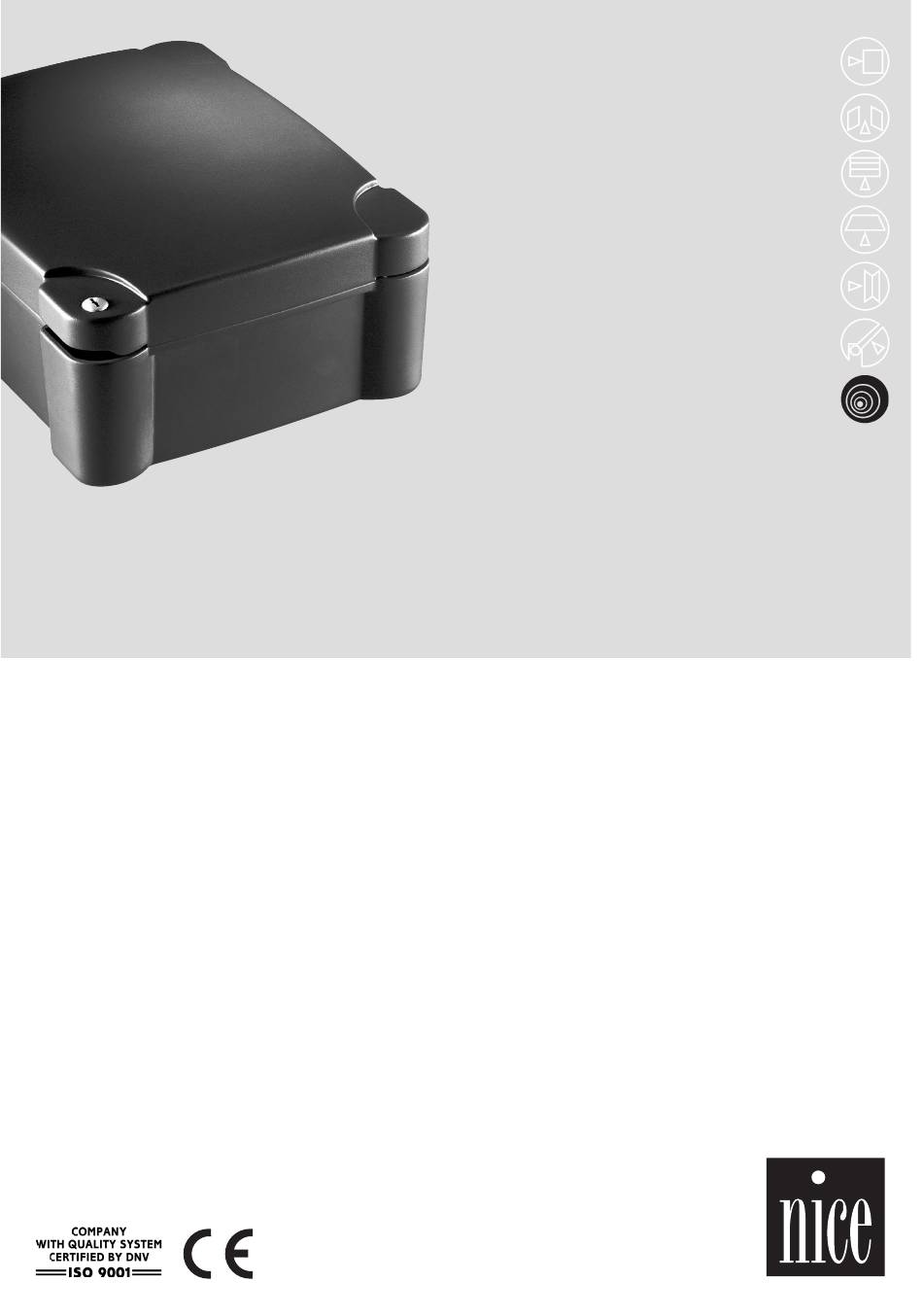

Nice mindy A60 Installationsanleitungen
Vorschau ausblenden
Andere Handbücher für mindy A60:
- Anweisungen und hinweise für den installateur (104 Seiten)
Verwandte Anleitungen für Nice mindy A60
Inhaltszusammenfassung für Nice mindy A60
- Seite 2 mindy...
- Seite 46 A60 Inhalt: Beschreibung des Produktes Betriebsarten Installation Programmierbare Funktionen Typische Anlage Beschreibung der Funktionen Elektrische Anschlüsse 2.2.1 Schaltplan Sonderzubehör 2.2.2 Beschreibung der Anschlüsse 2.2.3 Photozellentest Wartung 2.2.4 Überprüfung der Anschlüsse Entsorgung Einstellungen Was tun, wenn … Prüfung Technische Merkmale Hinweise: ACHTUNG: Die vorliegende Anleitung ist nur für technisches Personalbestimmt, das für die Installation qualifiziert ist.
-
Seite 47: Beschreibung Des Produktes
1) Beschreibung des Produktes: An der Steuerung, neben den Eingängen, befinden sich Leds, die Mit dieser Steuerung für die Automatisierung von Toren und Türen ihren Zustand anzeigen; eine zuzügliche Led in der Nähe des können 2 Toröffner in einphasigem Wechselstrom betrieben werden. Mikroprozessors meldet den korrekten Betrieb der internen Logik. -
Seite 48: Installation
Sensible Leisten Insbesondere erinnern wir daran, dass: • alle von NICE hergestellten Photozellen über das Synchro-System verfügen, mit dem Probleme wie Interferenzen zwischen zwei Photozellenpaaren beseitigt werden (für weitere Details siehe Anweisungen der Photozellen) • das Photozellenpaar “PHOTO” in Öffnung keine Wirkung hat, wogegen es in Schließung eine Umkehrung verursacht. -
Seite 49: Elektrische Anschlüsse
2.2) Elektrische Anschlüsse: ACHTUNG: Damit die Sicherheit des Bedieners gewährleistet wird und Schäden an den Komponenten vermieden werden, darf die Steuerung nicht gespeist sein, wenn die Anschlüsse durchgeführt oder die verschiedenen Karten eingeschaltet werden. • Die Steuerung über ein Kabel mit Querschnitt 3 x 1,5mm2 versorgen; ist der Abstand zwischen Steuerung und Erdschluss länger als 30m, muss ein Erdleiter in der Nähe der Steuerung vorgesehen werden. -
Seite 50: Photozellentest
2.2.3) Photozellentest Beschreibung des Vorgangs Photozellentest: wenn eine Bewegung “Photozellentest” ist eine sehr gute Lösung, was die Zuverlässigkeit verlangt ist, wird als erstes kontrolliert, ob alle betreffenden Empfänger der Sicherheitsvorrichtungen betrifft, dank der die Einheit Steuerung ihre Zustimmung geben, dann wird die Versorgung zu den Sendern mit Sicherheitsphotozellen in “Kategorie 2”... -
Seite 51: Überprüfung Der Anschlüsse
2.2.4) Überprüfung der Anschlüsse ACHTUNG: Bei Durchführung der nachfolgenden Öffnung ansprechen und ein erneutes Schließen verursachen Arbeiten werden Sie an Kreisläufen arbeiten, die unter werden, wobei das Hindernis mit verheerenden Wirkungen Spannung stehen; die meisten Teile der Kreisläufe stehen getroffen wird! unter Niedrigstspannung und sind daher ungefährlich;... -
Seite 52: Prüfung
• PAUSEZEIT (TP): • KRAFT (F): Zur Einstellung im “automatischen” Betrieb der Zeit zwischen dem Besonders aufmerksam muss man bei der Einstellung des Trimmers Ende Öffnungsbewegung Anfang KRAFT (F) sein, da diese Einstellung den Sicherheitsgrad der Schließbewegung. Automatisierung beeinflussen kann. Zur Einstellung mehrmalige Für die Einstellung der Pausezeit TP, die Betriebsart “Automatisch”... -
Seite 53: Betriebsarten
5) Betriebsarten Beim manuellen Betrieb ermöglicht der Eingang AUF die Bewegung Umkehrung. in Öffnung, der Eingang ZU die Bewegung in Schließung, der Wird an einem Steuereingang statt eines Impulses ein Dauersignal Eingang SCHRITTBETRIEB die Bewegung abwechselnd in Öffnung beibehalten, wird ein “Prioritätszustand“ verursacht, in dem die und Schließung. -
Seite 54: Beschreibung Der Funktionen
6.1) Beschreibung der Funktionen Wir geben nun eine kurze Beschreibung der Funktionen, die eingeschaltet werden können, indem der entsprechende Dip-Switch auf “On” gestellt wird. Switch 1-2: Off-Off = “Manuelle” Bewegung, bzw. Totmannbetrieb On-Off = “Halbautomatische“ Bewegung Off-On = “Automatische” Bewegung, bzw. Automatische Schließung On-On = “Automatische + Schließt Immer”... -
Seite 55: Sonderzubehör
Switch 10: = Photozellentest Mit dieser Funktion kann bei Beginn einer jeden Bewegung die Betriebstüchtigkeit der Photozellen kontrolliert werden. Siehe Abschnitt PHOTOZELLENTEST. Switch 11: = Zusätzliche Beleuchtung im Impulsmodus In diesem Modus wird der spannungsfreie Kontakt des Ausgangs der zusätzlichen Beleuchtung am Beginn einer jeden Öffnungs- oder Schließbewegung 1 Sekunde lang geschlossen bleiben, so dass einem eventuellen, externen Timer ein Steuerimpuls gegeben werden kann. -
Seite 56: Technische Merkmale
11) Technische Merkmale Stromversorgung : 230 Vac 50/60 Hz A60/V1 : 120 Vac 50/60 Hz Höchststrom Nebeneinrichtungen 24 V : 200mA (die Spannung kann um ± 25% schwanken) Höchstleistung der Toröffner : zwei 400 VA (2A) Motoren mit ca. 1/2 Hp. Ausgang Blinkleuchte : Für Blinkleuchten mit Netzspannung ist die Höchstleistung 40 W Ausgang Kontrolllampe Tor Geöffnet “SCA”... -
Seite 57: Beschreibung Des Produktes
smxi Funkempfänger Beschreibung des Produktes Besonderheit dieses Funkempfängers liegt Art I. Jede Taste des Senders aktiviert den entsprechenden Erkennungscode, der für jeden Sender unterschiedlich ist (zudem Ausgang des Empfängers, d.h. die Taste 1 aktiviert Ausgang 1, Taste ändert er sich nach jedem Gebrauch). Damit der Empfänger einen 2 aktiviert Ausgang 2, usw. -
Seite 58: Speichern Einer Fernbedienung
Speichern einer Fernbedienung In der Speicherphase wird jeder richtig erkannte Sender im Empfangsbereich des Funks gespeichert. Beachten Sie dies aufmerksam und stecken Sie eventuell die Antenne aus, um die Leistung des Empfängers zu reduzieren. Die Speichervorgänge zum Speichern der Fernbedienungen sind zeitlich begrenzt: deshalb ist es wichtig, sich den ganzen Speichervorgang vor dem Speichern durchzulesen und zu verstehen. - Seite 59 Il sottoscritto Lauro Buoro, Amministratore Delegato, dichiara che il prodotto: The undersigned Lauro Buoro, General Manager, declares that the product: Nome produttore / Producer name: NICE s.p.a. Indirizzo / Address: Via Pezza Alta 13, 31046 Z.I. Rustignè –ODERZO- ITALY Tipo / Type:...
