2.5 Installation der Steuerung
Gehen Sie zur Befestigung der Steuerung wie folgt vor:

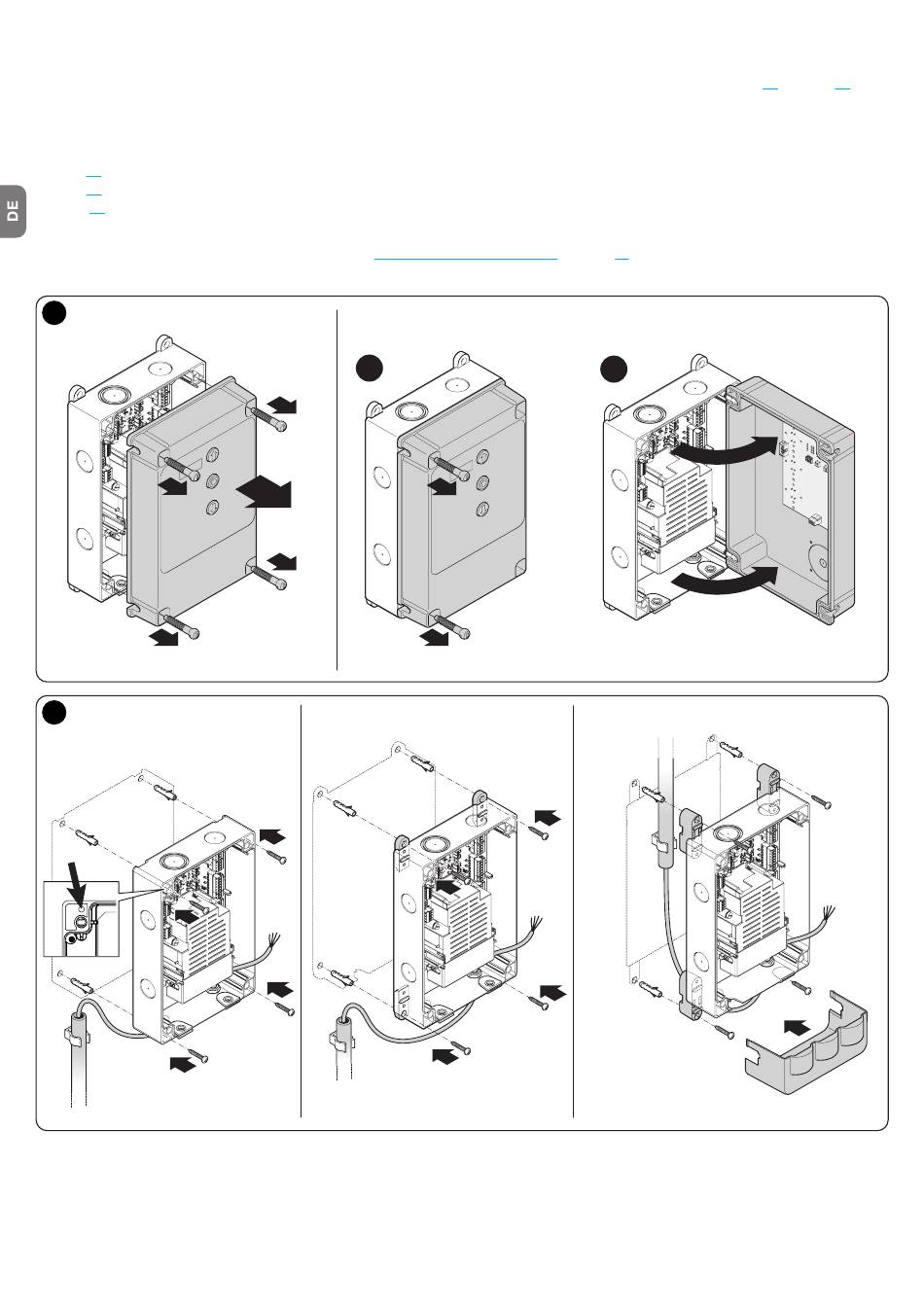

01. Öffnen Sie die Abdeckung der Steuerung und drehen Sie hierzu die Schrauben heraus, mit denen die Abdeckung befestigt ist –
02. Bereiten Sie die Löcher für die Einführung von Elektrokabeln für Zubehör mit Steuerungs- und/oder Signalfunktion vor.
Um die IP-Schutzart zu erhalten, verwenden Sie ein geeignetes Werkzeug (z. B. einen Spiralfräser) und nutzen Sie die bereits vorhandenen Kabeleinführungen an
der Unterseite des Kastens. Bei Bedarf können die seitlichen Kabeleinführungen genutzt werden, jedoch nur unter Verwendung geeigneter Rohrverschraubungen.
03. Befestigen Sie die Steuerung mit Hilfe eines der 3 möglichen Verfahren:
4A
Abb.
direkt an der Wand durch Anbringen der Schrauben von der Innenseite des Kastens aus;
4B
Abb.
unter Verwendung der Standardhalterungen, die im Lieferumfang enthalten sind;
4C
Abb.
unter Verwendung des optionalen NDA100 Kits. Das NDA100-Kit besteht aus 4 Abstandshaltern und einer Schutzverkleidung für die
Kabeleinführung im Steuerungskasten. Mit dem NDA100-Kit können die Anschlusskabel hinter der Steuerung verlegt werden (z. B. wenn sich der Kabelkanal
im Freien befindet). Mit dem NDA100-Kit kann der Kasten in einem maximalen Abstand von 2 cm von der Wand befestigt werden.
04. Nehmen Sie die elektrischen Anschlüsse vor (siehe Kapitel
Für die Installation anderer Geräte in der Automation lesen Sie bitte die entsprechenden Bedienungsanleitungen.
3
A
4
A
8 – Deutsch
„3. ELEKTRISCHE
ANSCHLÜSSE" auf Seite 12).
B
1
B
Abb.3A
2
C
oder Abb.3B;
