Schaltungsbeispiele
9.4 DM-F PROFIsafe, Aktorkreise
Bild 9-30
Q2: Netzschütz schnell
Q3: Netzschütz langsam
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
92

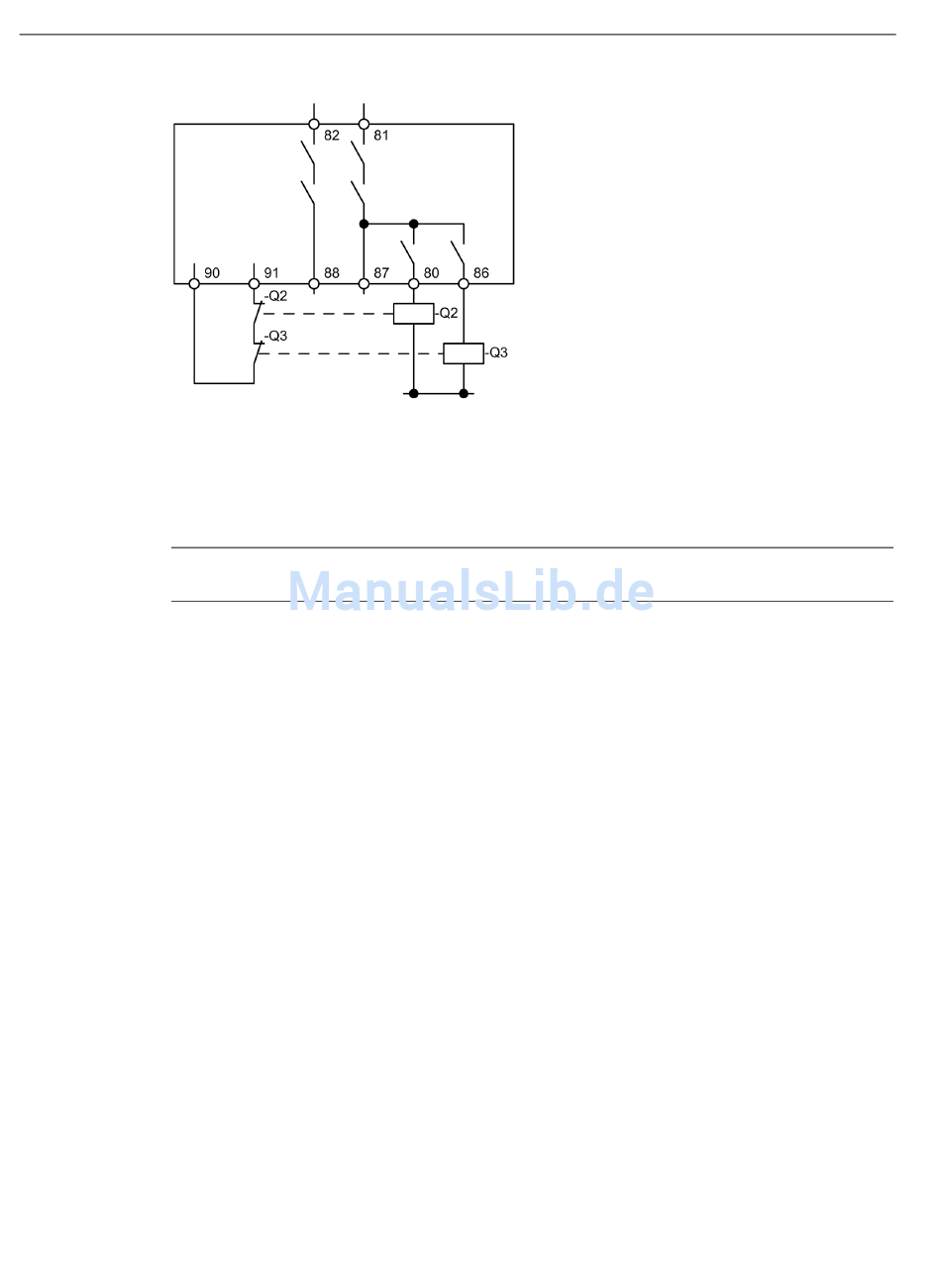

Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Polumschalter, ohne
Einspeiseschütz, Safety Integrity Level SIL 1 / Performance Level PL c
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
