9.3.2 Aktorkreis mit Rückführkreis, Steuerfunkion Wendestarter

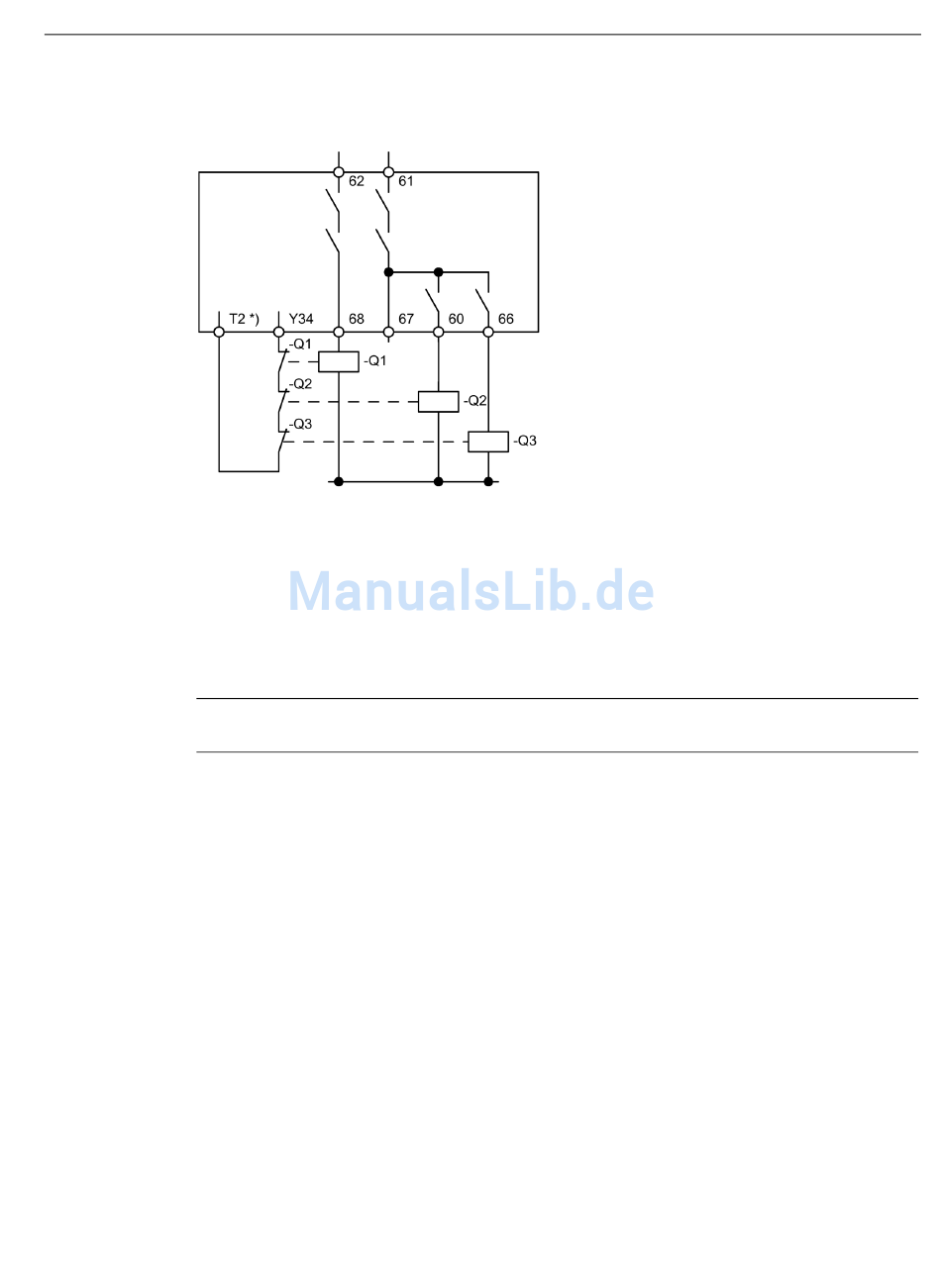

Bild 9-13
*) Versorgung des Rückführkreises aus T3 bei Anwendungen ohne Querschlusserkennung
Q1: Einspeiseschütz
Q2: Motorschütz Rechtslauf
Q3: Motorschütz Linkslauf
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Wendestarter, mit
Einspeiseschütz, bis Safety Integrity Level SIL 3 / Performance Level PL e
Schaltungsbeispiele
9.3 DM-F Local, Aktorkreise
75
