Schaltungsbeispiele
9.3 DM-F Local, Aktorkreise

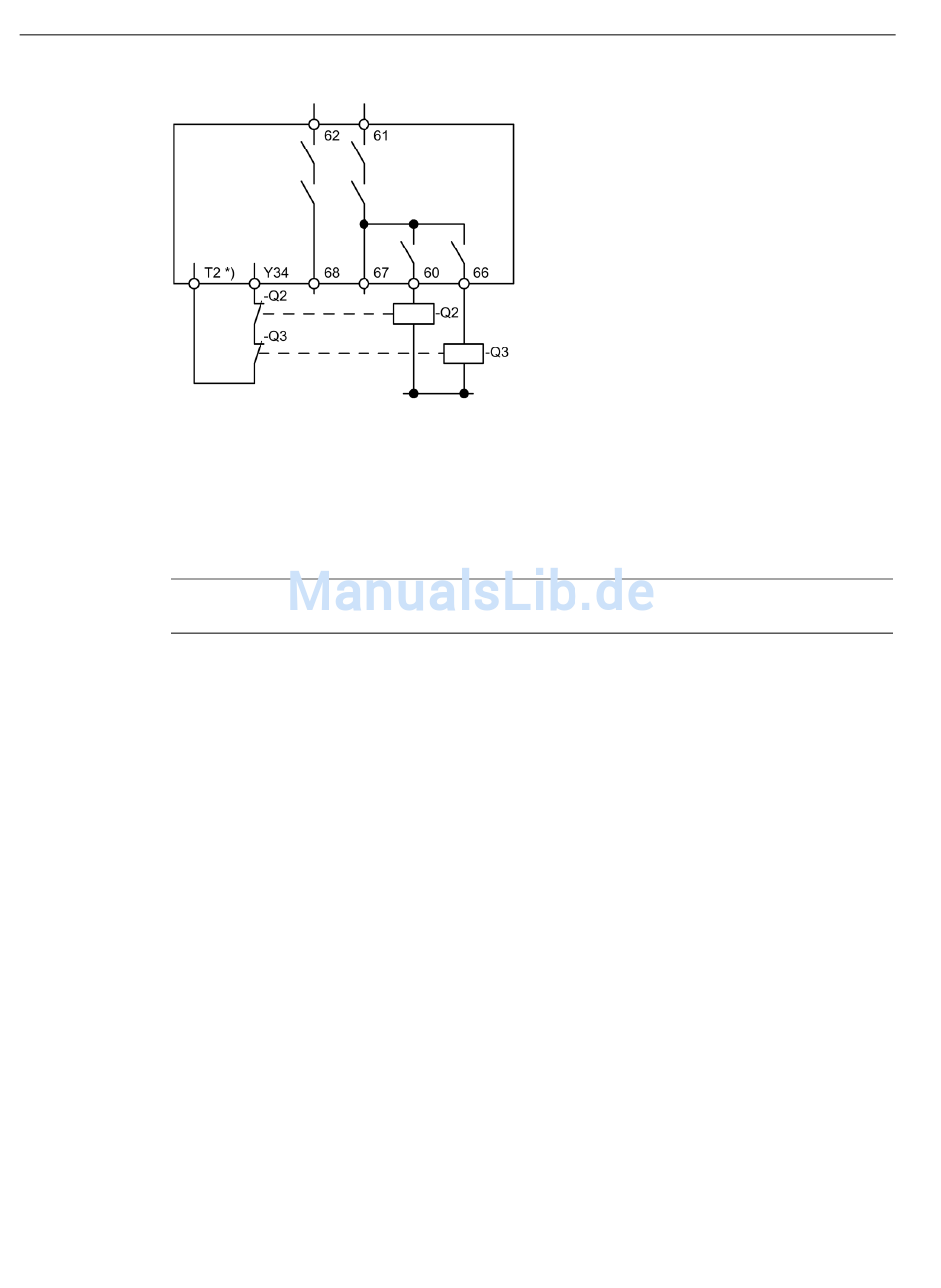

Bild 9-20
*) Versorgung des Rückführkreises aus T3 bei Anwendungen ohne Querschlusserkennung
Q2: Netzschütz schnell
Q3: Netzschütz langsam
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
82
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Polumschalter, ohne
Einspeiseschütz, bis Safety Integrity Level SIL 1 / Performance Level PL c
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
