9.3

DM-F Local, Aktorkreise

Übersicht DM-F Local, Aktorkreis
In diesem Kapitel finden Sie Beispiele für den Aufbau des Aktorkreises des fehlersicheren
Digitalmoduls DM-F Local für verschiedene Sicherheitsanforderungen (mit und ohne
Einspeiseschütz) und Steuerfunktionen (z. B. Direktstarter, Wendestarter, Stern-Dreieck-
Starter).
Die Beispiele zeigen den prinzipiellen Aufbau des Rückführkreises zur Überwachung des
Schaltzustands der Schütze.
9.3.1 Aktorkreis mit Rückführkreis, Steuerfunktion Direktstarter

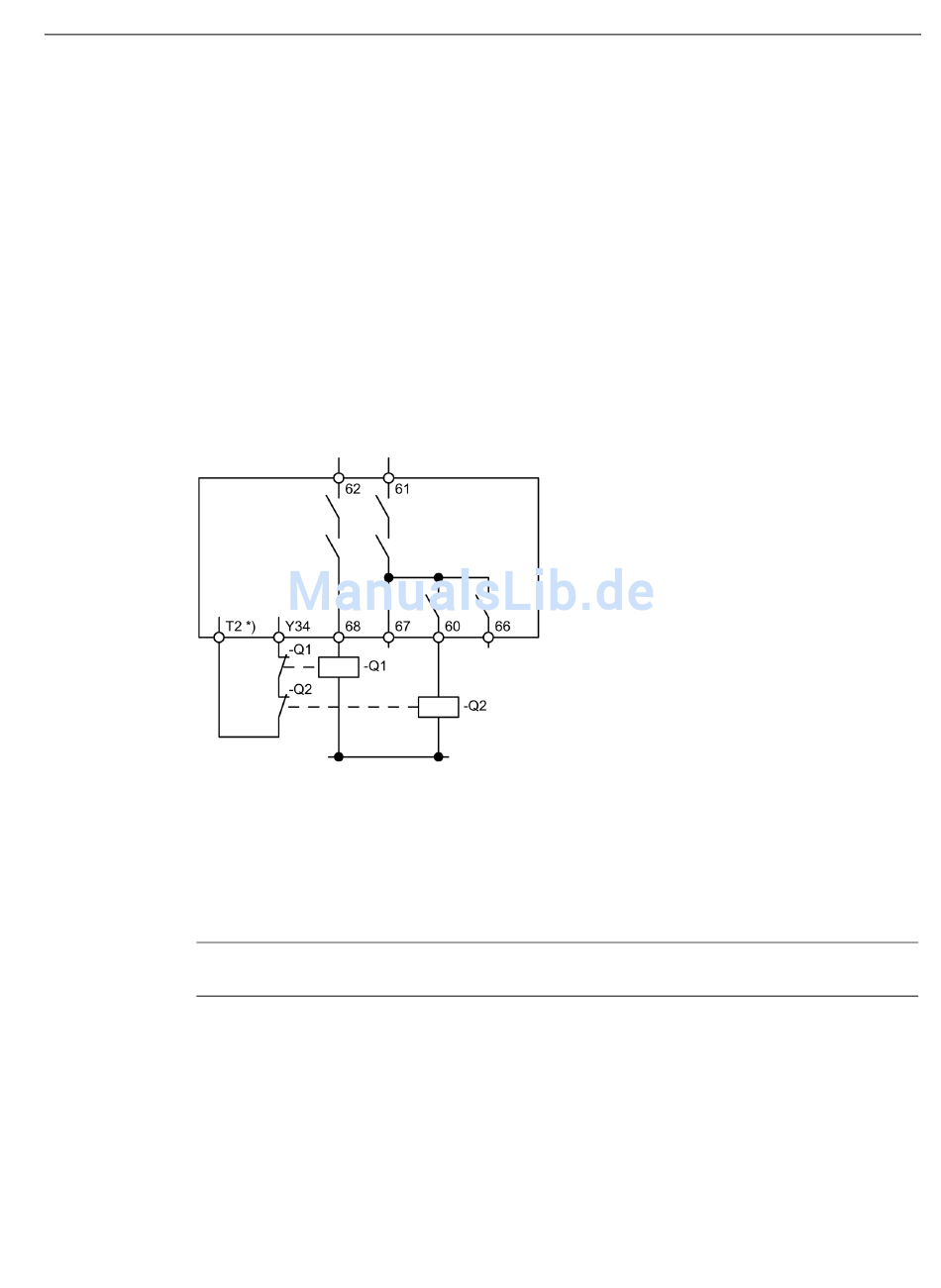

Bild 9-11
*) Versorgung des Rückführkreises aus T3 bei Anwendungen ohne Querschlusserkennung
Q1: Einspeiseschütz
Q2: Motorschütz
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Direktstarter, mit
Einspeiseschütz, bis Safety Integrity Level SIL 3 / Performance Level PL e
Schaltungsbeispiele
9.3 DM-F Local, Aktorkreise
