9.4
DM-F PROFIsafe, Aktorkreise
9.4.1
Anschlussbeispiele DM-F PROFIsafe, Aktorkreis
Übersicht DM-F PROFIsafe, Aktorkreis
In diesem Kapitel finden Sie Beispiele für den Aufbau des Aktorkreises des fehlersicheren
Digitalmoduls DM-F PROFIsafe für verschiedene Sicherheitsanforderungen (mit und ohne
Einspeiseschütz) und Steuerfunktionen (z. B. Direktstarter, Wendestarter, Stern-Dreieck-
Starter).
Außerdem entnehmen Sie den Beispielen den prinzipiellen Aufbau des Rückführkreises zur
Überwachung des Schaltzustands der Schütze.
9.4.2
Aktorkreis mit Rückführkreis, Steuerfunktion Direktstarter

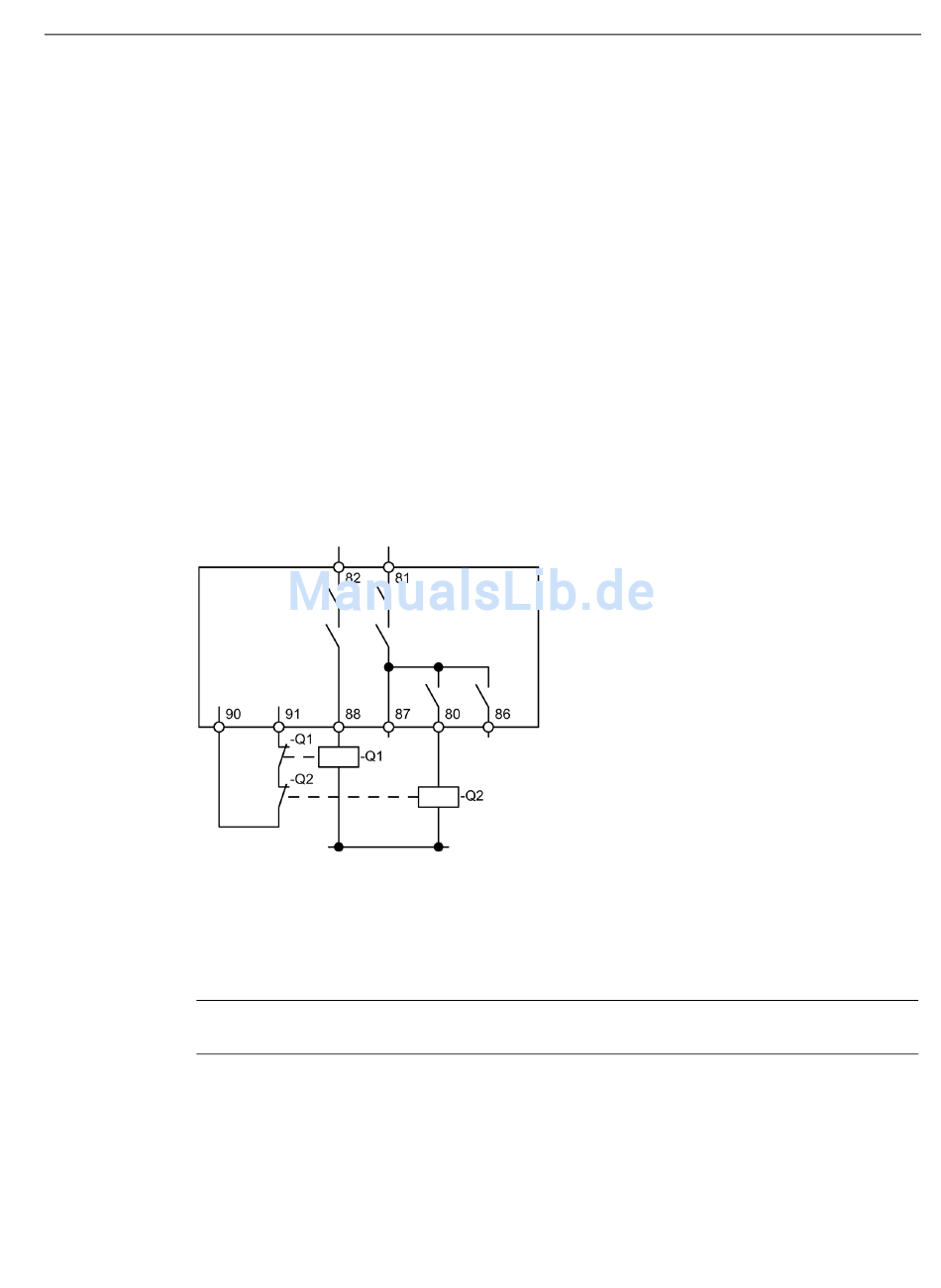

Bild 9-21
Q1: Einspeiseschütz
Q2: Motorschütz
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Direktstarter, mit
Einspeiseschütz, bis Safety Integrity Level SIL 3 / Performance Level PL e
Schaltungsbeispiele
9.4 DM-F PROFIsafe, Aktorkreise
83
