9.2.5 DM-F Local in Verbindung mit Fehlersicheren elektronischen Ausgängen
(P/M-schaltend) mit überwachtem Start
3UF7320-1AB00-0 / 3UF7320-1AU00-0 (z. B. F-Digitalausgabebaugruppe mit
elektronischen Ausgängen SM 326, F-DO 8xDC 24V/2A PM,
Best.-Nr. 6ES7326-2BF41-0AB0)
● F-DO, P/M-schaltend
● DM-F Local ohne Querschlussüberwachung
● DM-F Local 2-kanalig
● DM-F Local Sensoreingang überwachter Start
Bild 9-7
DIP-Schalter
1 2
0 1
erreichbar:
Safety Integrity Level nach IEC 61508/EN 62061: bis SIL 3
Performance Level nach EN ISO 13849-1: bis PL e
Einstellung der DIP-Schalter, 3UF7320-1AB00-0 / 3UF7320-1AU00-0, F-DO, P/M-schaltend, ohne
Querschlussüberwachung, 2-kanalig, überwachter Start
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002

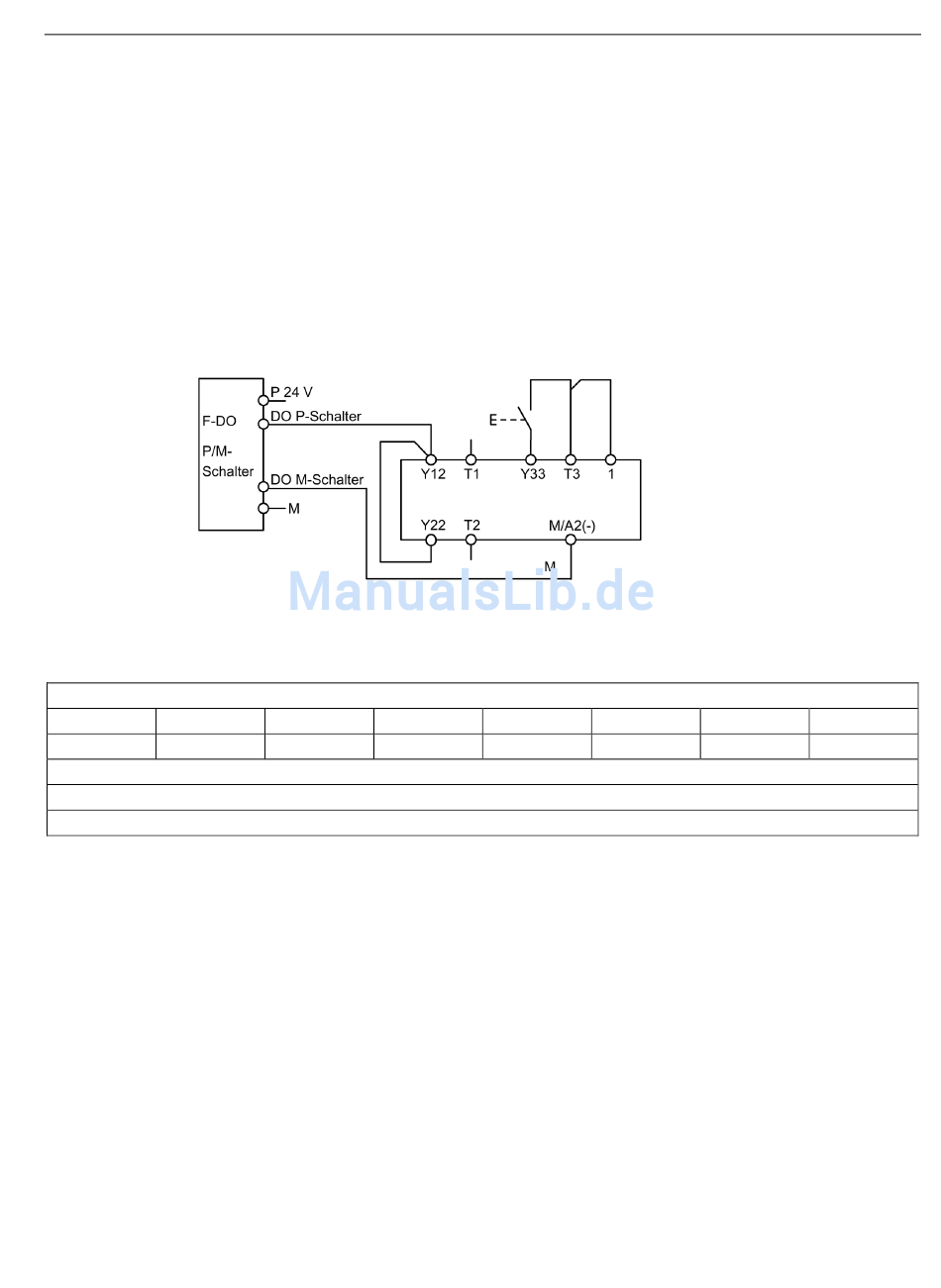

Schaltbild, 3UF7320-1AB00-0 / 3UF7320-1AU00-0, F-DO, P/M-schaltend, ohne
Querschlussüberwachung, 2-kanalig, überwachter Start
3 4
1 -
5 6
1 -
Schaltungsbeispiele
9.2 DM-F Local, Sensorkreise
7 8
- -
69
