9.2

DM-F Local, Sensorkreise

Übersicht DM-F Local, Sensorkreis
In diesem Kapitel finden Sie Schaltungsbeispiele für den Aufbau des Sensorkreises des
fehlersicheren Digitalmoduls DM-F Local:
● mit und ohne Erkennung von Querschlüssen der Sensorkreise
● ein- oder zweikanaliger Aufbau des Sensorkreises
● überwachter oder automatischer Start nach Wegfall der Abschaltbedingung
● Öffner- oder Öffner-Schließer-Kombination im Sensorkreis
● fehlersicherer elektronischer Ausgang anstelle von Öffnerkontakten im Sensorkreis.
9.2.1 DM-F Local 2-kanalig mit Querschlusserkennung und überwachtem Start
3UF7320-1A.00-0
● mit Querschlusserkennung
● 2 Öffner
● 2-kanalig
● Sensoreingang überwachter Start
Bild 9-3
DIP-Schalter
1 2
1 1
- : Schalterstellung abhängig von weiteren Anforderungen
erreichbar:
Safety Integrity Level nach IEC 61508/EN 62061 bis SIL 3
•
Performance Level nach EN ISO 13849-1 bis PL e
•
Einstellung der DIP-Schalter, 3UF7320-1A.00-0 mit Querschlusserkennung, 2 Öffner, 2-kanalig, überwachter Start
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002

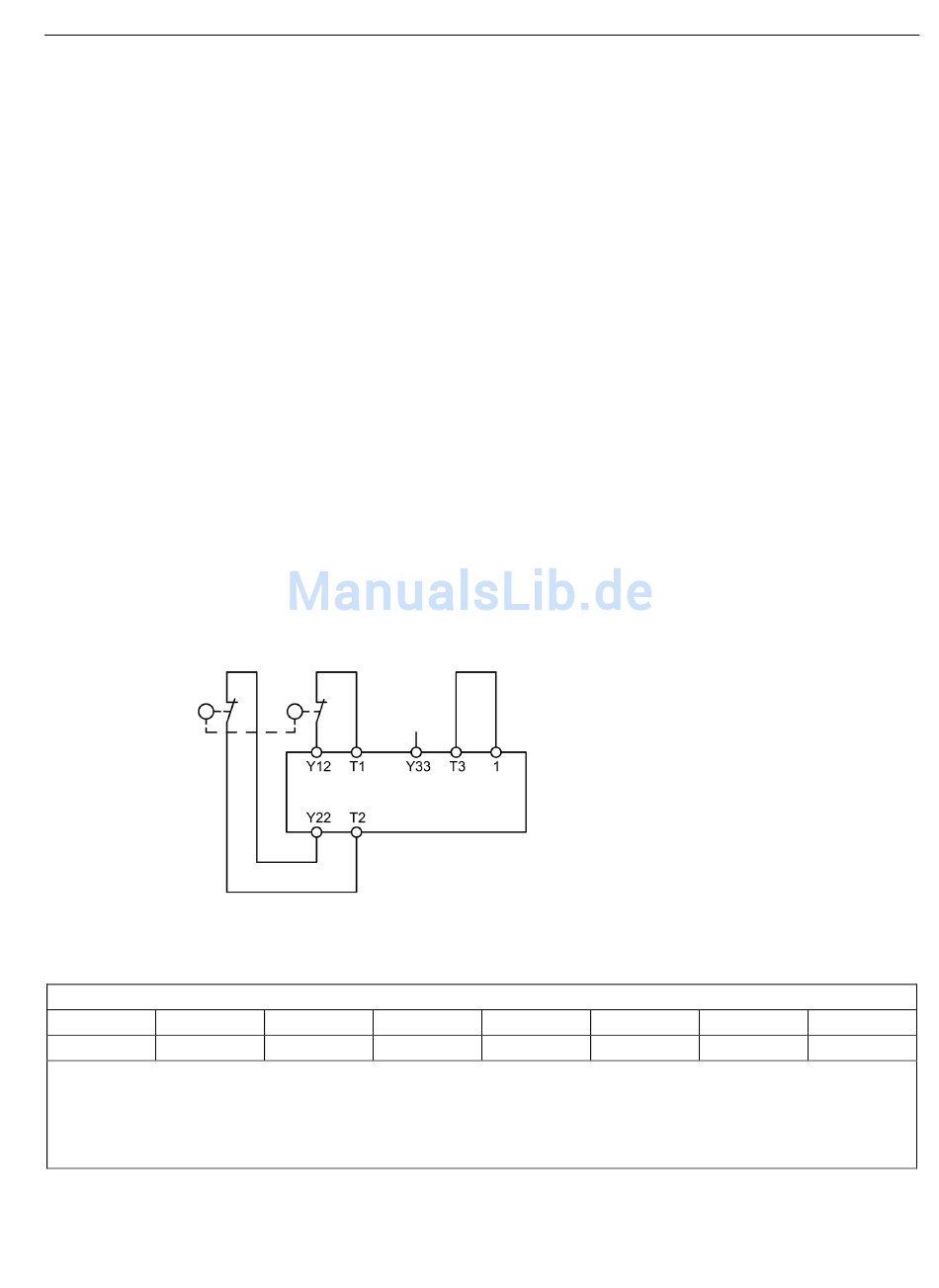

Schaltbild, 3UF7320-1A.00-0 mit Querschlusserkennung, 2 Öffner, 2-kanalig,
überwachter Start
3 4
1 -
5 6
1 -
Schaltungsbeispiele
9.2 DM-F Local, Sensorkreise
7 8
- -
