Schaltungsbeispiele
9.1 Einleitung
(1)
Schutzbeschaltung zur Überspannungsbegrenzung
erforderlich!

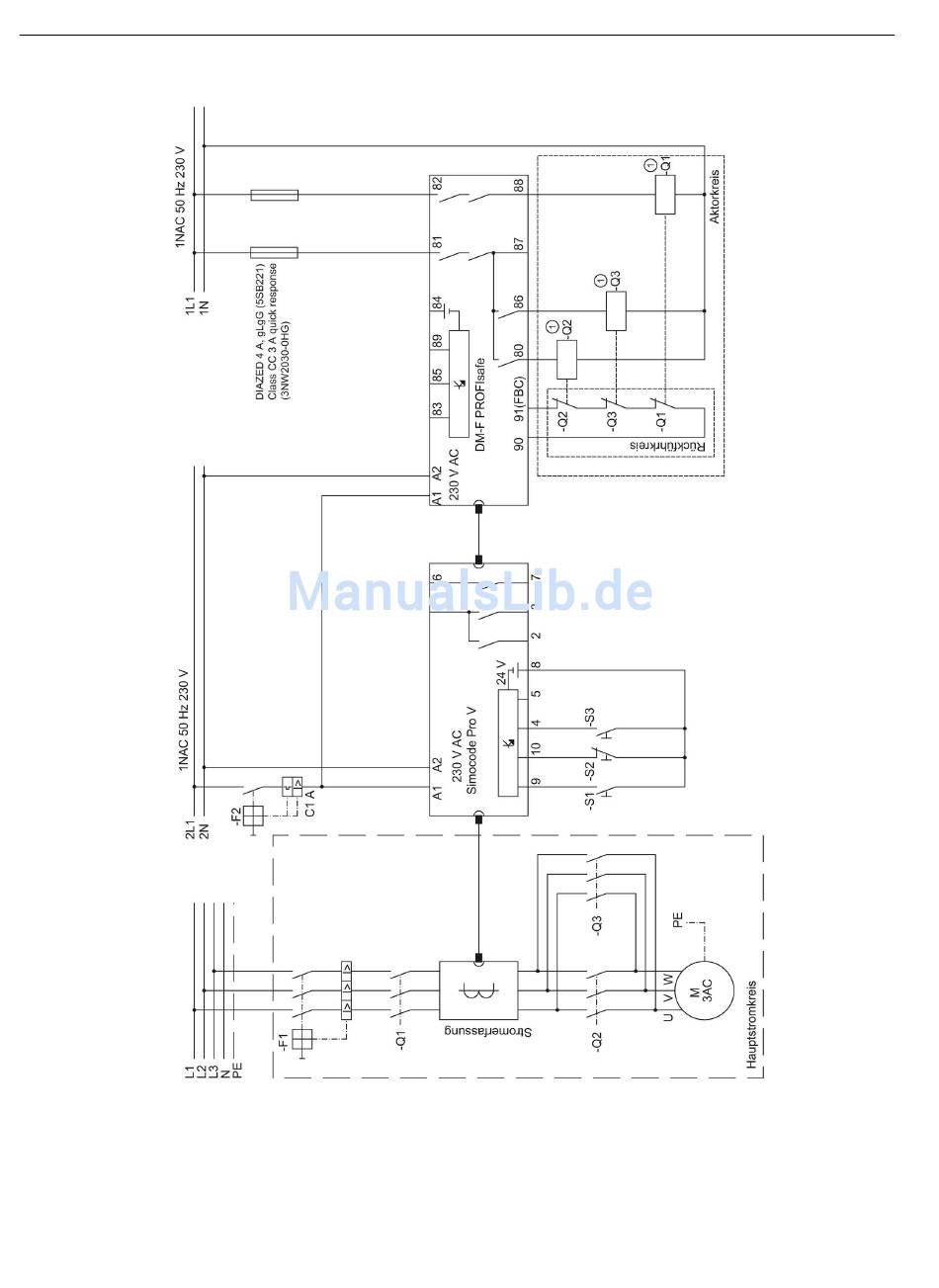

Bild 9-2
Schaltungsbeispiel Wendestarter mit sicherheitsgerichteter Abschaltung über PROFIBUS / PROFIsafe bzw.
PROFINET / PROFIsafe, erreichbarer SIL 3 oder PL e
64
Aktorkreis
Q1 = Einspeiseschütz
Q2 = Motorschütz Rechtslauf
Q3 = Motorschütz Linkslauf
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Vor-Ort-Bedienung
S1 = Rechtslauf
S2 = Aus
S3 = Linkslauf
