9.3.4

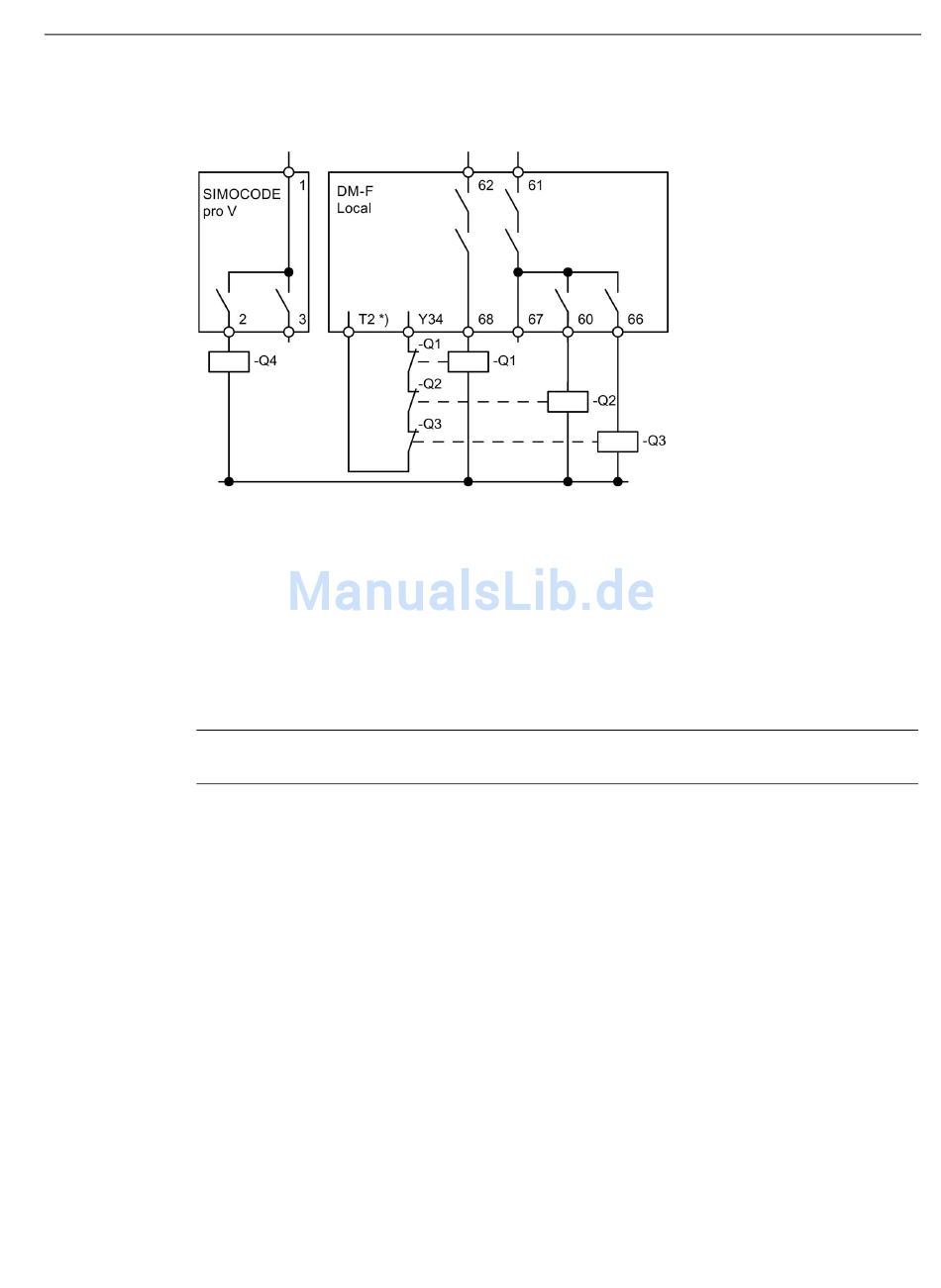

Aktorkreis mit Rückführkreis, Steuerfunktion Dahlander
Bild 9-17
*) Versorgung des Rückführkreises aus T3 bei Anwendungen ohne Querschlusserkennung
Q1: Einspeiseschütz
Q2: Netzschütz langsam
Q3: Netzschütz schnell
Q4: Sternschütz
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Dahlander, mit Einspeiseschütz,
bis Safety Integrity Level SIL 3 / Performance Level PL e
Schaltungsbeispiele
9.3 DM-F Local, Aktorkreise
79
