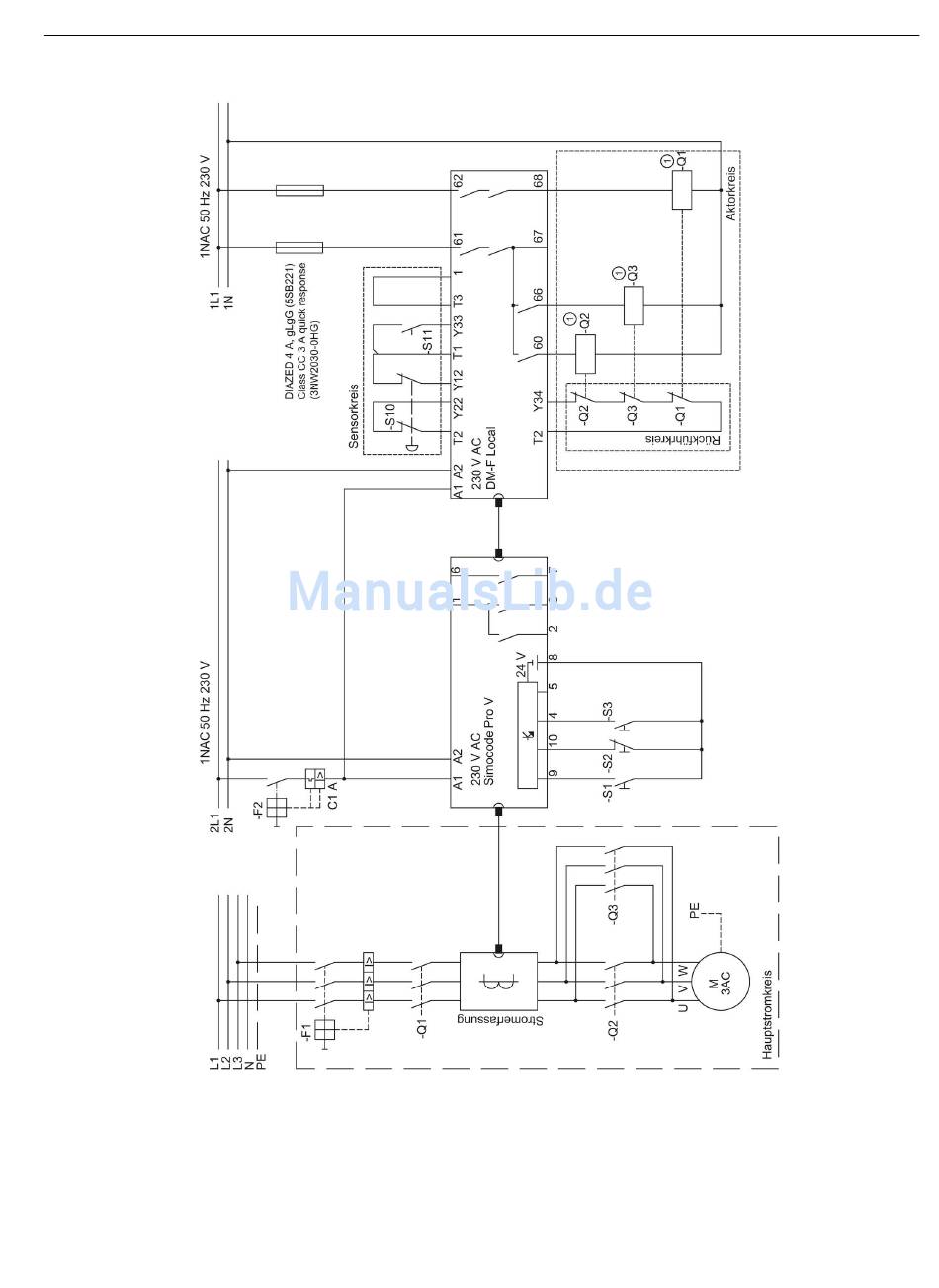

Schaltungsbeispiel Wendestarter mit sicherheitsgerichteter Abschaltung über NOT-HALT-Befehlsgerät,
erreichbarer SIL 3 oder PL e
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Sensorkreis
Aktorkreis
S10 NOT-HALT
Q1 = Einspeiseschütz
S11 START
Q2 = Motorschütz Rechtslauf
Q3 = Motorschütz Linkslauf
Schaltungsbeispiele
9.1 Einleitung
Vor-Ort-Bedienung
S1 = Rechtslauf
S2 = Aus
S3 = Linkslauf
