9.3.3
Aktorkreis mit Rückführkreis, Steuerfunktion Stern-Dreieckstarter

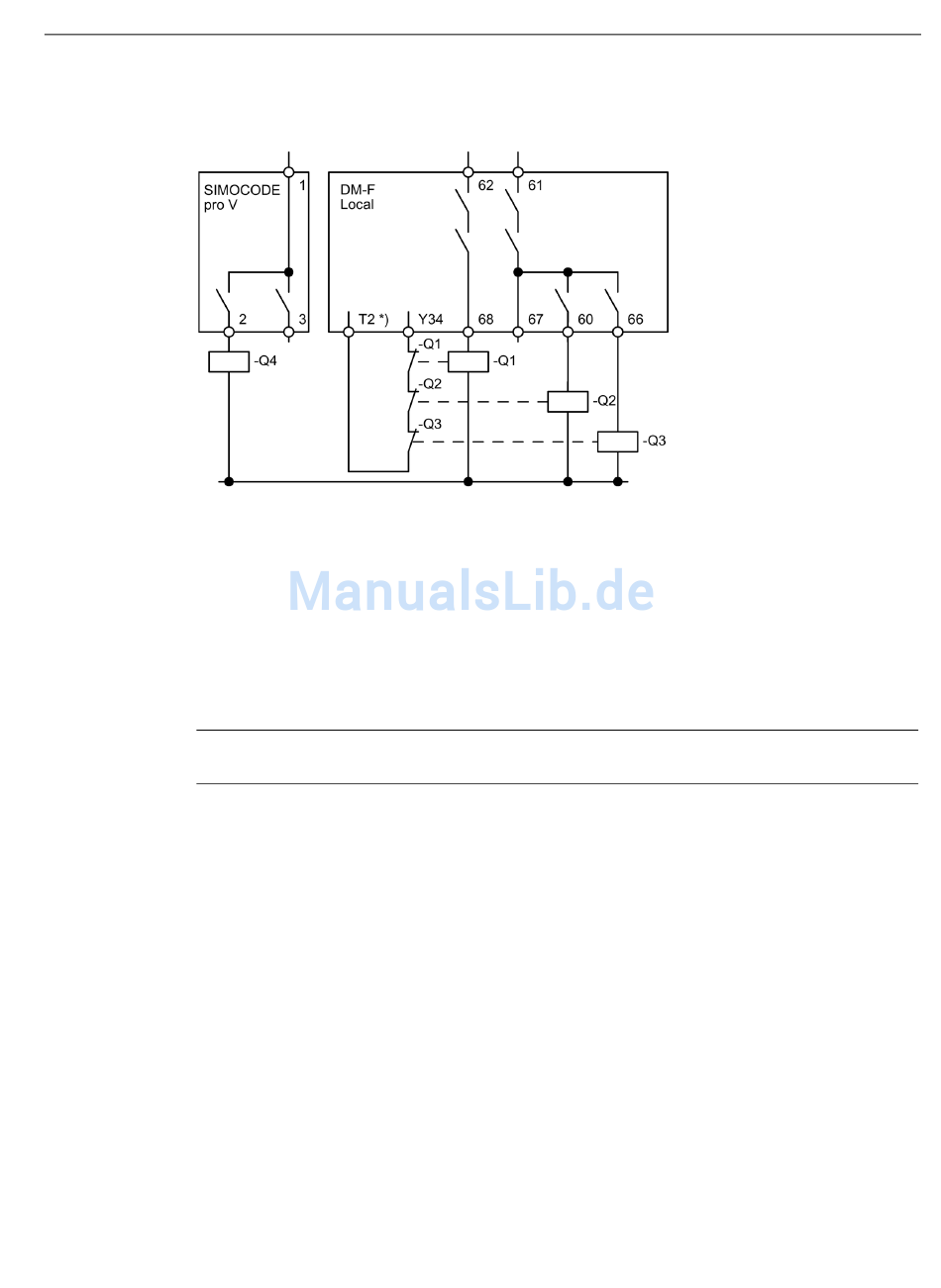

Bild 9-15
*) Versorgung des Rückführkreises aus T3 bei Anwendungen ohne Querschlusserkennung
Q1: Einspeiseschütz
Q2: Netzschütz
Q3: Dreieckschütz
Q4: Sternschütz
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Stern-Dreieck-Starter, mit
Einspeiseschütz, bis Safety Integrity Level SIL 3 / Performance Level PL e
Schaltungsbeispiele
9.3 DM-F Local, Aktorkreise
77
