Schaltungsbeispiele
9.2 DM-F Local, Sensorkreise
9.2.6 DM-F Local in Verbindung mit Fehlersicheren elektronischen Ausgängen
(P-schaltend) mit Autostart
3UF7320-1AB00-0 / 3UF7320-1AU00-0
F-DO, P-schaltend (z. B. F-Digitalausgabe SM 326 DO10x DC 24 V/2 A,
Best.-Nr. 6ES7 326-2BF00-0AB0, 6ES7 326-2BF40-0AB0)
● DM-F Local ohne Querschlussüberwachung
● DM-F Local 2-kanalig
● DM-F Local Sensoreingang mit Autostart
Bild 9-8
DIP-Schalter
1 2
0 1
erreichbar:
Safety Integrity Level nach IEC 61508/EN 62061: bis SIL 1
Performance Level nach EN ISO 13849-1: bis PL c
Einstellung der DIP-Schalter, 3UF7320-1AB00-0 / 3UF7320-1AU00-0, F-DO, P-schaltend, ohne Querschlussüberwachung,
2-kanalig, mit Autostart
Querschluss zwischen P 24 V und DO
Bei einem vorhandenen Querschluss zwischen P 24V und DO wird der angesteuerte Aktor
nicht mehr abgeschaltet.
Zur Vermeidung von Querschlüssen zwischen P 24V und DO müssen Sie die Leitungen für
den Anschluss der Aktoren zwischen der Signalgruppe und dem Aktor querschlusssicher
verlegen (z. B. als separat ummantelte Leitungen oder in eigenen Kabelkanälen).
70

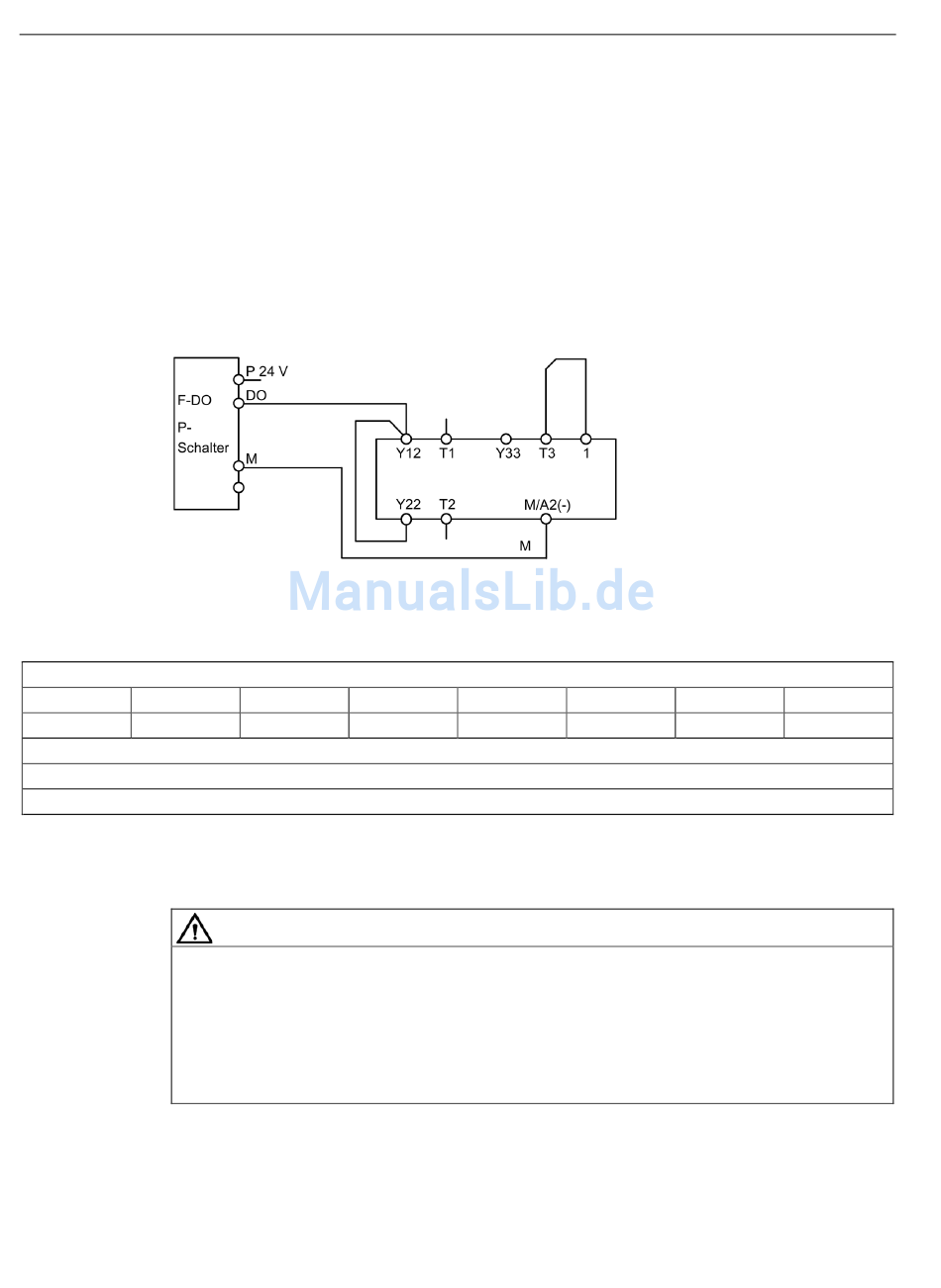

Schaltbild, 3UF7320-1AB00-0 / 3UF7320-1AU00-0, F-DO, P-schaltend, ohne
Querschlussüberwachung, 2-kanalig, mit Autostart
3 4
1 -
WARNUNG
5 6
0 0
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
7 8
- -
