Konfigurieren/Projektieren

6.2 DM-F Local konfigurieren

6.2 DM-F Local konfigurieren
Hinweis
Die Konfiguration der sicherheitsgerichteten Funktionen erfolgt ausschließlich über die DIP-
Schalter.

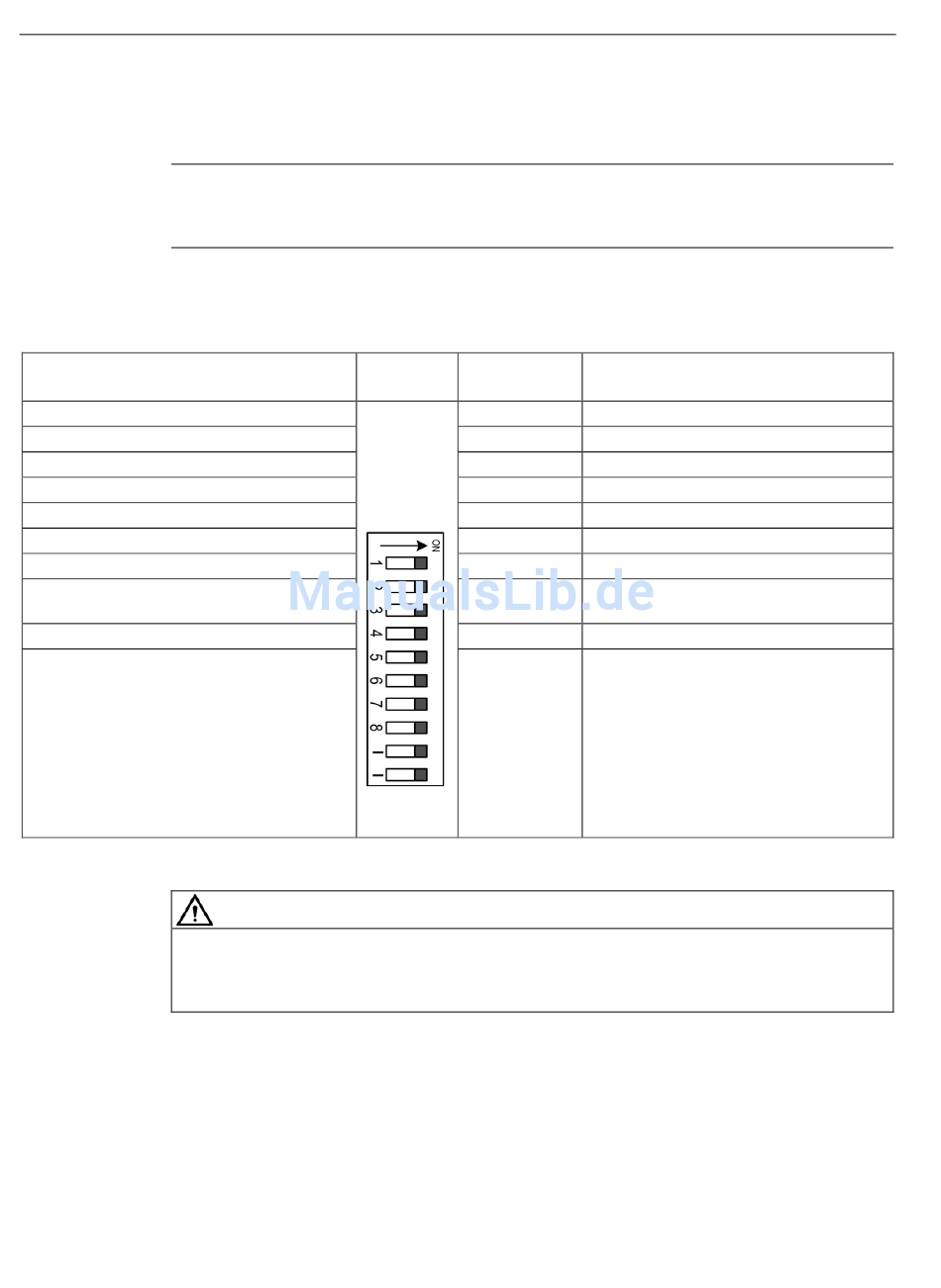

Tabelle 6- 1 Werkseinstellung
OFF
Ohne Querschlusserkennung
1 Ö + 1 S Auswertung
2 x 1-kanalig
Entprellzeit für Sensoreingänge ∼ 50 ms
Sensoreingang Autostart
Kaskadiereingang Autostart
Mit Anlauftestung
Automatischer Anlauf nach Netzausfall (nicht
zulässig in Verbindung mit Anlauftestung)
ohne Funktion
ohne Funktion
Automatischer Anlauf nach Netzausfall. Lebensgefahr oder schwere Verletzungsgefahr.
Bei automatischem Anlauf nach Netzausfall werden die Freigabekreise ohne Betätigung
des Start-Tasters zugeschaltet.
Die gewünschte Konfiguration des DM-F Local kann mithilfe der Software SIMOCODE ES
(z. B. zu Dokumentationszwecken) in SIMOCODE pro hinterlegt werden. Die hinterlegte
Konfiguration wird dann mit der am DM-F Local tatsächlich wirksamen Einstellung (über DIP-
Schalter parametriert) verglichen. Wenn die hinterlegte Konfiguration von der wirksamen
Konfiguration abweicht, wird die Statusmeldung "DM-FL Abweichung Konfiguration"
ausgegeben.
40
Schema
GEFAHR
DIP-Schalter- ON
Nr.
1 Mit Querschlusserkennung
2 2 Ö-Auswertung
3 1 x 2-kanalig
4 Entprellzeit für Sensoreingänge ∼ 10 ms
5 Sensoreingang überwachter Start
6 Kaskadiereingang überwachter Start
7 Ohne Anlauftestung
8 Ohne automatischen Anlauf nach
Netzausfall
- ohne Funktion
- ohne Funktion
