Schaltungsbeispiele
9.4 DM-F PROFIsafe, Aktorkreise

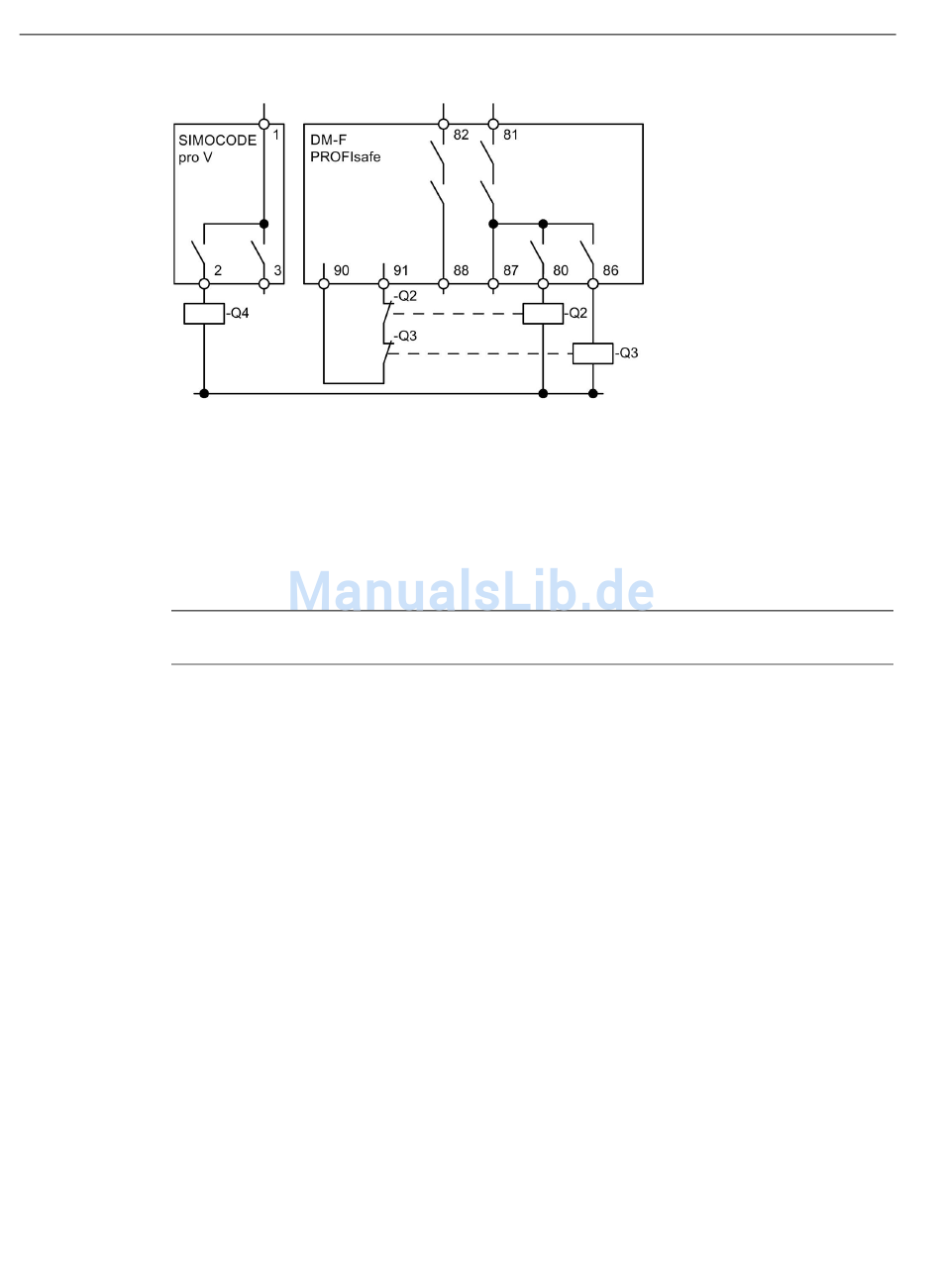

Bild 9-28
Q2: Netzschütz langsam
Q3: Netzschütz schnell
Q4: Sternschütz
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
90
Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Dahlander ohne Einspeiseschütz,
bis Safety Integrity Level SIL 1 / Performance Level PL c
SIMOCODE pro - Fehlersichere Digitalmodule
Gerätehandbuch, 11/2017, NEB631679701000/RS-AA/002
