Schaltungsbeispiele
9.3 DM-F Local, Aktorkreise
Bild 9-14
*) Versorgung des Rückführkreises aus T3 bei Anwendungen ohne Querschlusserkennung
Q2: Motorschütz Rechtslauf
Q3: Motorschütz Linkslauf
Hinweis
Zur Überspannungsbegrenzung ist eine Schutzbeschaltung erforderlich!
76

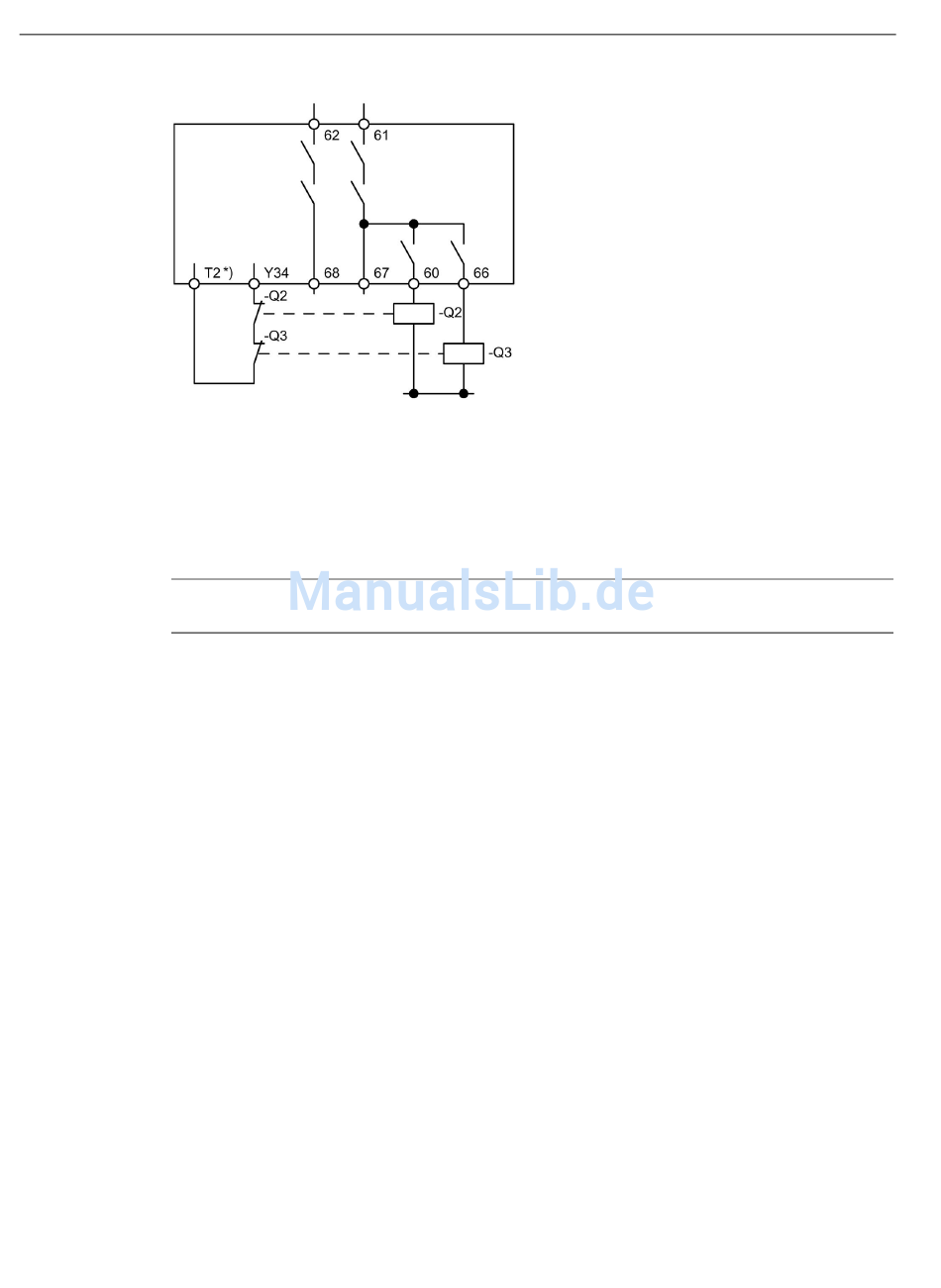

Schaltbild Aktorkreis mit Rückführkreis, Steuerfunktion Wendestarter, ohne
Einspeiseschütz, bis Safety Integrity Level SIL 1 / Performance Level PL c
