sich befindet. In diesem Fall beginnt ein Verdrahtungstest sobald der VarioString VS-120 eine
Spannung an beiden PV Eingängen erfasst. Oder, wenn nur ein Eingang erfasst wird, startet der Test
nach 15min. Diese automatische Erkennung benötigt eine gewisse Leistung um ihn durchzuführen.
Bei einer Inbetriebnahme in der Nacht oder bei schwachem Licht wird der Test verschoben bis die
Voraussetzungen erfüllt sind.

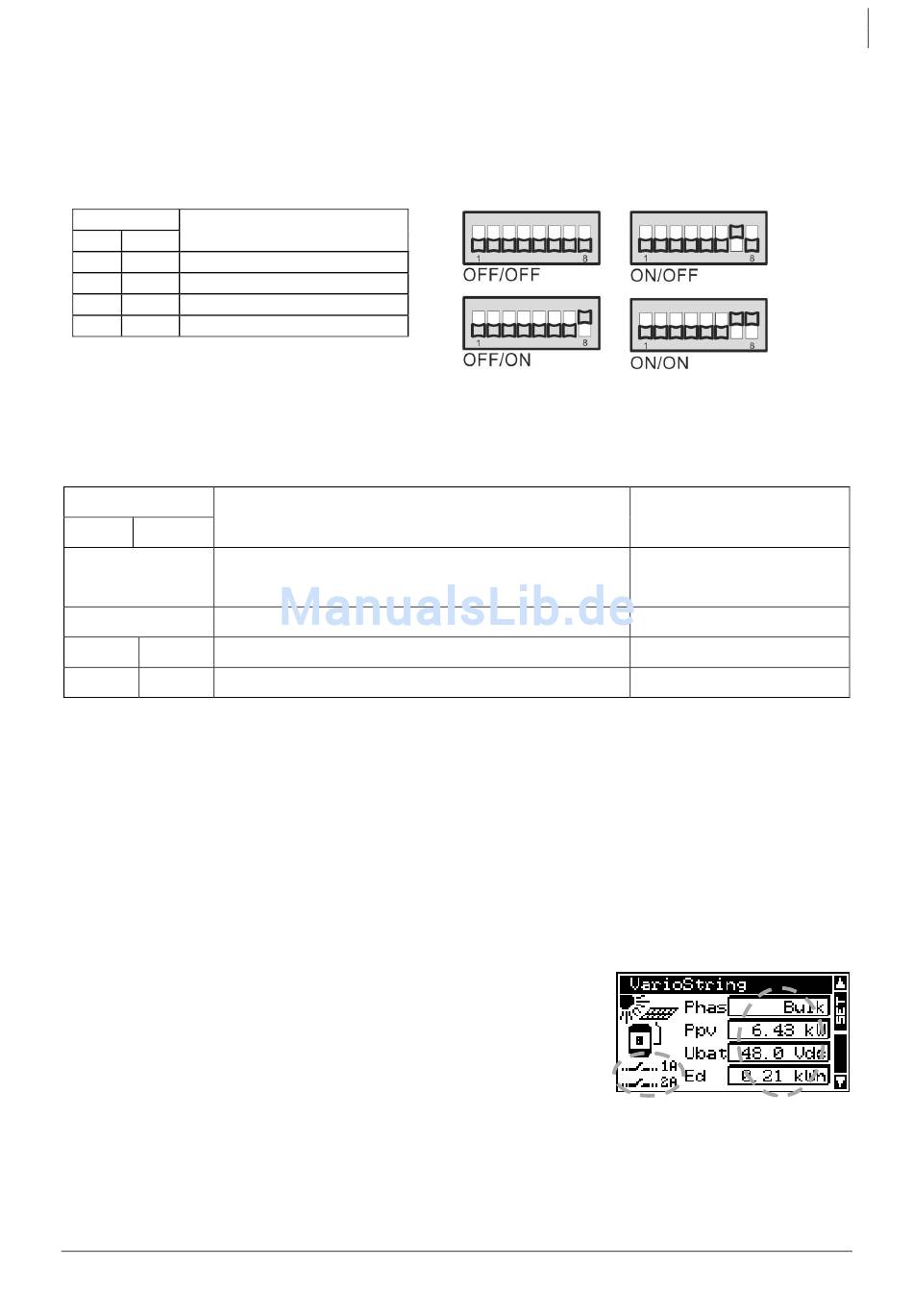

Pos n°
PV Anschlussart
7
8
OFF
OFF
automatisch
ON
OFF
PV unabhängig
OFF
ON
PV in Reihe
ON
ON
PV parallel
Verbinden mehrerer VarioString
Wenn mehrere VarioString miteinander verbunden und auf der gleichen Batterie angeschlossen sind
müssen die DIP Schalter auf jedem VarioString richtig positioniert sein. Die folgende Tabelle zeigt auf,
welche Positionen der DIP-Schalter identisch sein müssen bei der Verwendung von mehreren
miteinander verbundenen VarioStrings:
Position
Funktion
VS-70
VS-120
DIP Switch werden berücksichtigt (wenn erlaubt
1
durch {14174})
2 bis 4
Konfiguration Batteriezyklus
5 bis 8
5 bis 6
Reserve
-
7 bis 8
Konfiguration der PV-Modul Verdrahtung
Nur die Verdrahtung der Solargeneratoren kann an den verschiedenen VarioStrings unterschiedlich
sein. Der Ladezyklus muss identisch sein da alle auf der gleichen Batterie angeschlossen sind. Der
Batterieladezyklus wird automatisch synchronisiert und somit auf allen Geräten gleich sein.
Sperrung DIP Switch
Die durch die DIP Schalter definierten Einstellungen können über den Parameter {14174} mit der
Fernsteuerung RCC-02/-03 blockiert (ausser Betrieb gesetzt)werden. Der Betrieb des VarioStrings wird
damit durch sein Grundeinstellungen oder durch die mittels RCC02/-03 eingestellten Werte definiert.
9.2 V
ISUALISIERUNG DES
9.2.1 Visualisierung eines Systems mit einer Einheit
Die Anzeige des VarioString ermöglicht die Echtzeitanzeige von 6
Werten. Vier Werte (a) können aus einer Vielzahl von gemessenen
und berechneten Werten in der Tabelle angezeigt werden. Zudem
wird der Zustand der beiden Hilfskontakte (b) aufgezeigt (dieser
Bereich erscheint auch wenn die ARM-02 nicht angeschlossen ist).
Benutzerhandbuch
G
ERÄTES MITHILFE DER
V 2.2
Einschränkungen bei
Multi VarioString
Bei allen identisch
Bei allen identisch
-
Kann unterschiedlich sein
F
RCC-02/-03
ERNSTEUERUNG
b
Studer Innotec SA
VarioString
a
31
