- Seite 1 Batteriezustands-Monitor BSP Benutzerhandbuch Studer Innotec SA 2017 – V1.3 4O9H...
-
Seite 2: Betreffend Der Software
Softwareversion finden Sie unter folgender Adresse: “www.studer-innotec.com/de/downloads/”. EGAL OTICE Die Verantwortung für die Anwendung der Studer Innotec SA Geräte ist in allen Fällen beim Kunden. Studer Innotec SA behält sich das Recht vor, jegliche Änderungen an seinen Geräten ohne vorherige Mitteilung oder Ankündigung vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Studer Innotec SA INHALTSVERZEICHNIS EINLEITUNG ............................5 Allgemeines über die Batterien ....................5 1.1.1 Definition der Kapazität ......................5 1.1.2 Kapazität und Temperatur ....................5 1.1.3 Kapazität und Ungleichheit der Zellen ................6 1.1.4 Kapazität und Entladestrom ....................6 1.1.5 Kapazität über die Lebensdauer der Batterie .............. - Seite 4 Studer Innotec SA 6.4.4 Aktiviert die Ladeschluss Synchronisation {6042} ............17 6.4.5 Ladeschluss Spannungsniveau {6024} ................17 6.4.6 Ladeschluss Stromniveau {6025} ..................17 6.4.7 Minimaldauer bevor Ladeende {6065} ................17 6.4.8 Temperaturkorrektur der Ladeendspannung {6048} ............. 17 6.4.9 Aktivieren der Ladezustandskorrektur durch die Leerlaufspannung {6044} ....18 6.4.10...
-
Seite 5: Einleitung

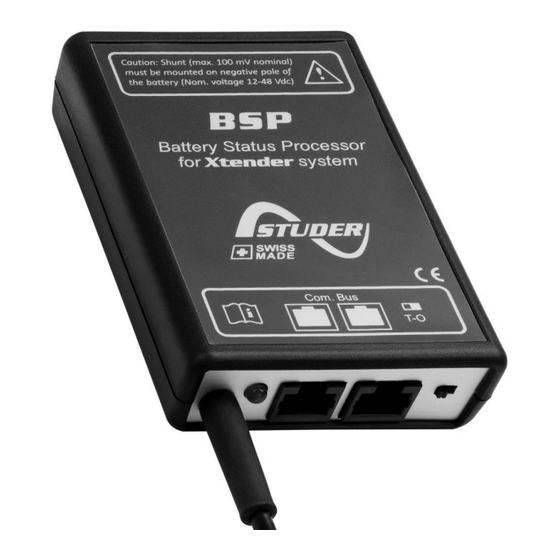

Studer Innotec SA EINLEITUNG Der BSP (Englisch: Battery Status Processor) wurde entwickelt um Blei-Säure Batterien, welche mit der Xtender Serie verwendet werden, zu verwalten. Mit einem ausgereiften Algorithmus wird jederzeit der genaue Ladezustand der Batterie erkannt, um deren Anwendung zu Optimieren. -
Seite 6: Kapazität Und Ungleichheit Der Zellen
Studer Innotec SA 1.1.3 Kapazität und Ungleichheit der Zellen Obwohl in jedem der 2V Elemente ein identischer Strom fliesst, können kleine Fabrikations- abweichungen den Ladezustand verändern. Bei Ungleichheiten entscheidet das am meisten entladene Element das Ende der Entladung. Deswegen müssen in Serie geschaltene Elemente immer die gleichen Modelle und gleichen Alters sein. -
Seite 7: Hinweis Zu Den Parametern
1.3.2 Haftungsausschluss Die Aufstellung, Inbetriebnahme und Wartung sowie der Gebrauch und Betrieb des Gerätes können nicht von Studer Innotec SA überwacht werden. Daher übernehmen wir keinerlei Verantwortung und Haftung für Schäden, Kosten oder Verluste, die sich aus unsachgemäßer Installation, unsachgemäßem Betrieb sowie fehlerhafter Wartung ergeben oder in irgendeiner Art und Weise damit zusammenhängen. -
Seite 8: Sicherheitshinweise
Unterhalt darf nur durch qualifiziertes Personal (Elektrofachkraft) durchgeführt werden. Alle an den Xtender angeschlossenen Komponenten müssen den geltenden Gesetzen und Vorschriften entsprechen. Nicht von Studer Innotec SA schriftlich autorisierten Personen ist es ausdrücklich untersagt, Änderungen der Reparaturen am Gerät auszuführen. Bei autorisierten Änderungen oder Ersatzleistungen dürfen ausschließlich Originalbauteile verwendet werden. -
Seite 9: Eu-Konformitätserklärung
Der in dieser Anleitung erwähnte Batteriezustands-Monitor(BSP) entspricht folgenden Normen: Niederspannungsrichtlinie 2014/35/EU - EN 62368-1:2014 Elektromagnetische Verträglichkeit (EMV-) Richtlinie 2014/30/EU - EN 61000-6-2:2005 - EN 61000-6-4:2007/A1:2011 Kontaktdaten von Studer Innotec SA Studer Innotec SA Rue des Casernes 57 CH - 1950 Sion Schweiz +41(0) 27 205 60 80 +41(0) 27 205 60 88 info@studer-innotec.com... -
Seite 10: Installation
Studer Innotec SA INSTALLATION Der BSP muss möglichst nahe an der Batterie angeschlossen werden. Auf diese Weise werden die Messstörungen möglichst gering gehalten und die im Gehäuse integrierte Temperatursonde kann genutzt werden um die Batterietemperatur wiederzugeben. Es wird davon abgeraten, die Messleitungen (b), (c) und (d) verlängern. -
Seite 11: Verdrahtung
Studer Innotec SA ERDRAHTUNG Das Anschlussschema ist abgebildet in Abbildung 3.1. Folgende Anschlussprozedur ist zu beachten: Schliessen Sie den Shunt am Negativpol der Batterie an (a). (Drehmoment : 20Nm für BSP 500 und 45Nm für BSP 1200). Respektieren Sie den richtigen Kabelquerschnitt! Alle Ströme von denen am System angeschlossenen Verbrauchern (Xtender, Verbraucher DC oder Erzeuger DC) werden hindurch fliessen. -
Seite 12: Signalisierungs-Led
Studer Innotec SA Wenn das Gerät über den Kommunikationsbus mit anderen Geräten (Xtender, VarioTrack, RCC, Xcom oder anderweitig) verbunden ist kann eine Software- Inkompatibilität bestehen. Daher wird dringend empfohlen ein Software-Upgrade durchzuführen um alle Funktionen des Systems zu gewährleisten. Bei der Inbetriebnahme benötigen Sie dazu eine SD Karte welche die aktuellste Software Version enthält. -
Seite 13: Shunt Wahl
Studer Innotec SA Um den Wert zu ändern drücken Sie SET. Der Wert wird schwarz hinterlegt angezeigt. Ändern Sie den Wert um denjenigen Ihrer Batterie zu erhalten mit der Taste “Pfeil nach oben” oder “Pfeil nach unten”. Bestätigen Sie mit der SET Taste die Einstellung. -
Seite 14: Anzeigbare Werte
Studer Innotec SA Die vertikale Achse gibt den Ladezustand der Batterie wieder. Die Graduierung ergibt folgende Werte 20, 40, 60, 80 und 100 % und ein Pixel entspricht 2 %. NZEIGBARE ERTE Es besteht die Möglichkeit die Batteriewerte welche angezeigt werden sollen auszuwählen. Dazu drücken Sie die SET. -
Seite 15: Parametereinstellungen
Studer Innotec SA PARAMETEREINSTELLUNGEN Eine vollständige Liste mit den verfügbaren Parametern finden Sie unter Kapitel 7, (p. 20). LLGEMEINHEITEN Die Konfiguration erfolgt über die Fernsteuerung RCC-02/-03 mit Hilfe des Menü der BSP-Parameter. Im allgemeinen sind die im Kapitel 7: “Werkeinstellungen“ (S.20) beschriebenen Einstellungen ausreichend für einen einwandfreien Betrieb des BSP. -
Seite 16: Nominalspannung Des Shunt {6018
Studer Innotec SA 6.3.5 Nominalspannung des Shunt {6018} Siehe Parameter {6017}. 6.3.6 Zurücksetzen der Batteriehistorie {6003} Bei der Installation einer neuen Batterie setzt dieser Parameter wenn er aktiviert wird alle Zähler des Abschnitt 5.2 auf null. Die graphische SOC Historie welche auf der RCC sichtbar ist, bleibt dabei bestehen. -
Seite 17: Soc Hersteller Um 0% Anzuzeigen {6055
Studer Innotec SA 6.4.2 SOC Hersteller um 0% anzuzeigen {6055} 6.4.3 SOC Hersteller um 100% anzuzeigen {6056} Die vom Batteriehersteller angegeben Kapazität entspricht einem normierten Entladetest der für eine reale Benutzung der Batterie nur begrenzt repräsentativ ist. Diese beiden Parameter definieren den Bereich des SOC des Herstellers, welcher als 0 und 100% angezeigt werden soll. -
Seite 18: Aktivieren Der Ladezustandskorrektur Durch Die Leerlaufspannung {6044
Studer Innotec SA 6.4.9 Aktivieren der Ladezustandskorrektur durch die Leerlaufspannung {6044} Wenn dieser Parameter aktiviert ist wird der Ladezustand anhand der Batteriespannung korrigiert. Diese Funktion ist nur effizient bei Bleibatterien. 6.4.10 Aktivierung der Batterieladestrombegrenzung {6058} 6.4.11 Maximaler Batterieladestrom {6059} Die Aktivierung des Parameters {6058} erlaubt es, den Batterieladestrom global auf den unter {6059} eingestellten Wert zu begrenzen. -
Seite 19: Konfiguration Als Einfacher Zähler
Studer Innotec SA ONFIGURATION ALS EINFACHER ÄHLER Wird eine andere Batterietechnologie als Blei verwendet, ist es notwendig den BSP als simplen Zähler ohne Korrektion zu verwenden. Die Synchronisation des Ladeendzustandes ist zu aktivieren um ein Abdriften des Ladezustandes aufgrund von Messfehlern und Batterieverlusten zu vermeiden. -
Seite 20: Werkeinstellungen
Studer Innotec SA WERKEINSTELLUNGEN Geänderter Level Parameter Werkseinstellung Wert Basic 6001 Nominal Kapazität 110 Ah Basic 6002 Nominale Entladezeit (C-Grad) 20 h Expert 6003 Reset Batterie Historie Basic 6004 Initialisierung der Grundeinstellungen Inst. 6005 Initialisierung der Fabrikeinstellungen Basic 6017 Shunt Nennstrom... -
Seite 21: Bsp Spezifikation
5 mA @ 24 V 3 mA @ 48 V Eingangsspannungsbereich 7..85 Vdc Messbereich Shunt ±195 mV RMS Strom @ 25°C ±500 A (BSP 500) ±1200 A (BSP 1200) Maximal messbare Stromspitzen ±1950 A (BSP 500) ±4680 A (BSP 1200) Genauigkeit Spannungsmessung 0.3 % Genauigkeit Strommessung 0.5 %... -
Seite 22: Abmessungen
Studer Innotec SA BMESSUNGEN V1.3 Benutzerhandbuch... -
Seite 23: Befestigung
Studer Innotec SA EFESTIGUNG Benutzerhandbuch V1.3... - Seite 24 Studer Innotec SA Rue des Casernes 57 CH -1950 Sion, Schweiz +41 (0) 27 205 60 80 +41 (0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
