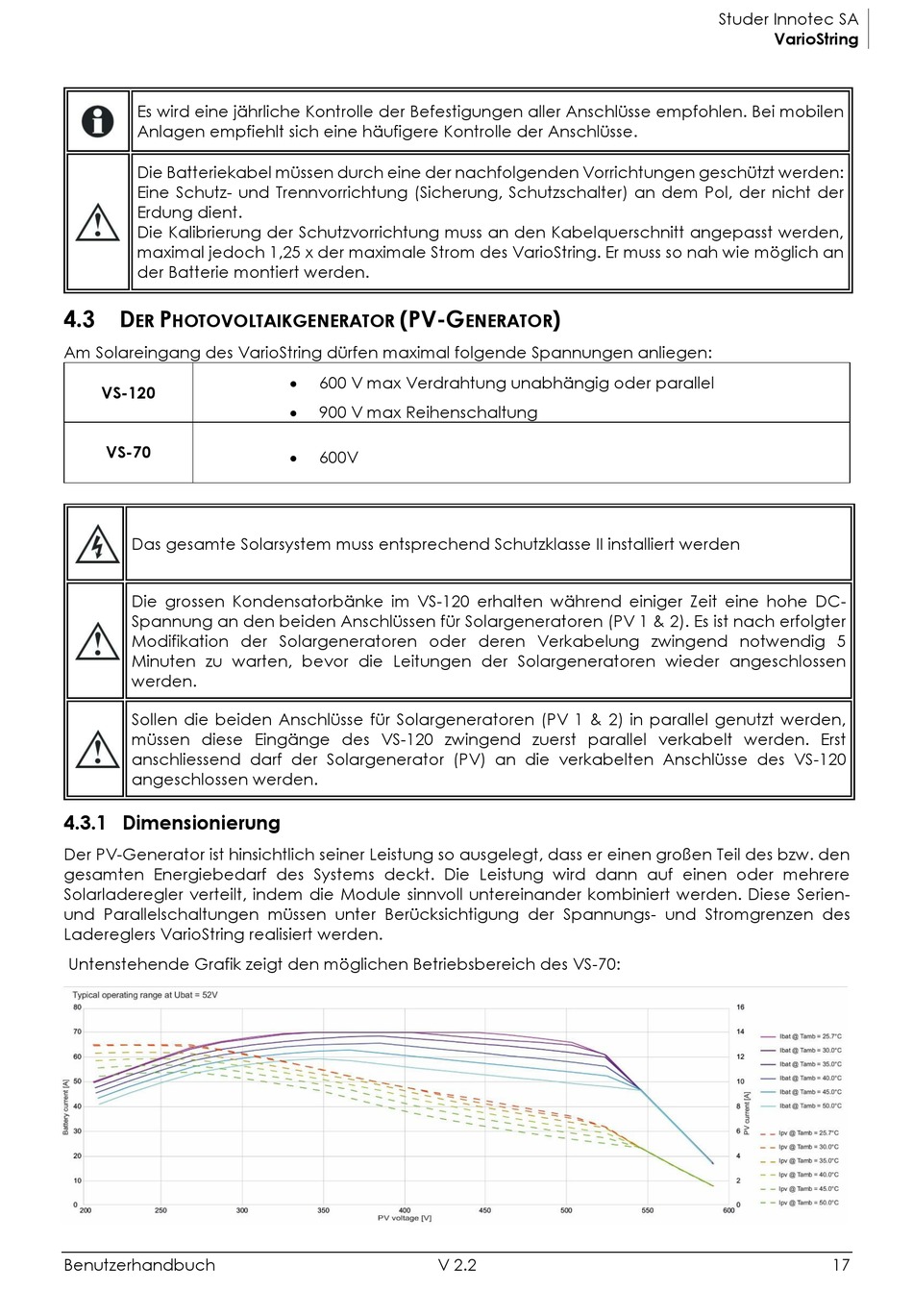

Es wird eine jährliche Kontrolle der Befestigungen aller Anschlüsse empfohlen. Bei mobilen
Anlagen empfiehlt sich eine häufigere Kontrolle der Anschlüsse.
Die Batteriekabel müssen durch eine der nachfolgenden Vorrichtungen geschützt werden:
Eine Schutz- und Trennvorrichtung (Sicherung, Schutzschalter) an dem Pol, der nicht der
Erdung dient.
Die Kalibrierung der Schutzvorrichtung muss an den Kabelquerschnitt angepasst werden,
maximal jedoch 1,25 x der maximale Strom des VarioString. Er muss so nah wie möglich an
der Batterie montiert werden.
4.3 D
P
ER
HOTOVOLTAIKGENERATOR
Am Solareingang des VarioString dürfen maximal folgende Spannungen anliegen:
VS-120
VS-70
Das gesamte Solarsystem muss entsprechend Schutzklasse II installiert werden
Die grossen Kondensatorbänke im VS-120 erhalten während einiger Zeit eine hohe DC-
Spannung an den beiden Anschlüssen für Solargeneratoren (PV 1 & 2). Es ist nach erfolgter
Modifikation der Solargeneratoren oder deren Verkabelung zwingend notwendig 5
Minuten zu warten, bevor die Leitungen der Solargeneratoren wieder angeschlossen
werden.
Sollen die beiden Anschlüsse für Solargeneratoren (PV 1 & 2) in parallel genutzt werden,
müssen diese Eingänge des VS-120 zwingend zuerst parallel verkabelt werden. Erst
anschliessend darf der Solargenerator (PV) an die verkabelten Anschlüsse des VS-120
angeschlossen werden.
4.3.1 Dimensionierung
Der PV-Generator ist hinsichtlich seiner Leistung so ausgelegt, dass er einen großen Teil des bzw. den
gesamten Energiebedarf des Systems deckt. Die Leistung wird dann auf einen oder mehrere
Solarladeregler verteilt, indem die Module sinnvoll untereinander kombiniert werden. Diese Serien-
und Parallelschaltungen müssen unter Berücksichtigung der Spannungs- und Stromgrenzen des
Ladereglers VarioString realisiert werden.
Untenstehende Grafik zeigt den möglichen Betriebsbereich des VS-70:
Benutzerhandbuch
(PV-G
600 V max Verdrahtung unabhängig oder parallel
900 V max Reihenschaltung
600V
V 2.2
)
ENERATOR
Studer Innotec SA
VarioString
17
