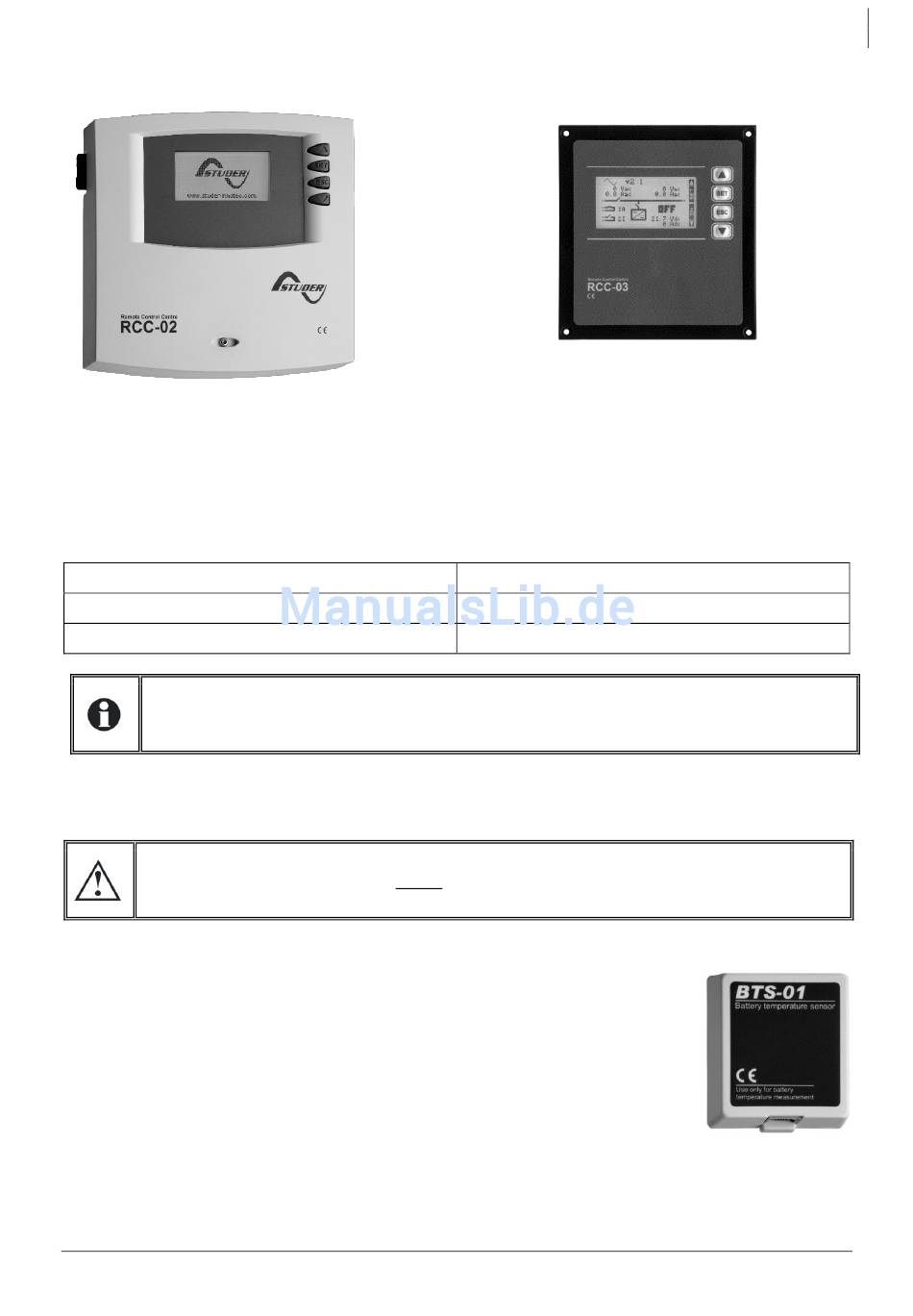

RCC-02
Die Funktionen der Module RCC-02 und RCC-03 sind identisch. Die Module unterscheiden sich
ausschließlich durch ihre Montageart. Die Fernsteuerung RCC-02 ist für die Aufputz Montage
geeignet, wohingegen die Fernsteuerung RCC-03 für den Einbau in Schalttafeln geeignet ist.
Um Zugriff auf den SD-Kartenanschluss zu erhalten (z.B. um Updates zu installieren), muss zunächst die
RCC-03 von der Schalttafel entfernt werden.
Référence de commande Studer Innotec
RCC-02
RCC-03
Die zwei Fernsteuerungsmodelle werden mit einem Kabel von zwei Metern geliefert.
Abweichende Kabellängen können ebenfalls bestellt werden (5m, 20m sowie 50m).
Art.-Nr.: CAB-RJ45-8-xx. Geben Sie anstelle von "xx" die gewünschte Kabellänge in Metern an.
An einen VarioString können maximal 2 RCC oder Xcom angeschlossen werden. Wenn in einem
System mehrere Xtender oder VarioString vorhanden sind können bis zu drei Einheiten angeschlossen
werden.
Der Terminierungsschalter für den Kommunikationsbus "Com. Bus" (8) befindet sich in der T-
Stellung (terminiert), es sei denn, beide Anschlüsse (7) sind bereits belegt. Nur in diesem Fall
muss der Schalter auf O (offen) geregelt werden
10.2 T
EMPERATURFÜHLER
Die Betriebsspannungen von Bleibatterien variieren in Abhängigkeit von der
Temperatur.
Ein
optional
Batteriespannung und sorgt unabhängig von der Temperatur für eine
optimale Batterieladung. Der Korrekturfaktor des Temperaturfühlers ist durch
den Parameter {14035} festgelegt.
In einem System mit mehreren VarioString, angeschlossen auf der gleichen
Batterie reicht eine Sonde aus (Multisystem).
Bestellnummer des Temperaturfühlers (inklusive 5 m Kabel): BTS-01
Maße: H x L x B / / 58 x 51,5 x 22mm
Benutzerhandbuch
BTS-01
erhältlicher
Temperaturfühler
V 2.2
RCC-03
Dimensions H x L x l [mm]
170 x 168 x 43.5
130 x 120 x 42.2
regelt
Studer Innotec SA
VarioString
die
51
