Studer Innotec SA
VarioString
3.4.2 VarioString VS-70

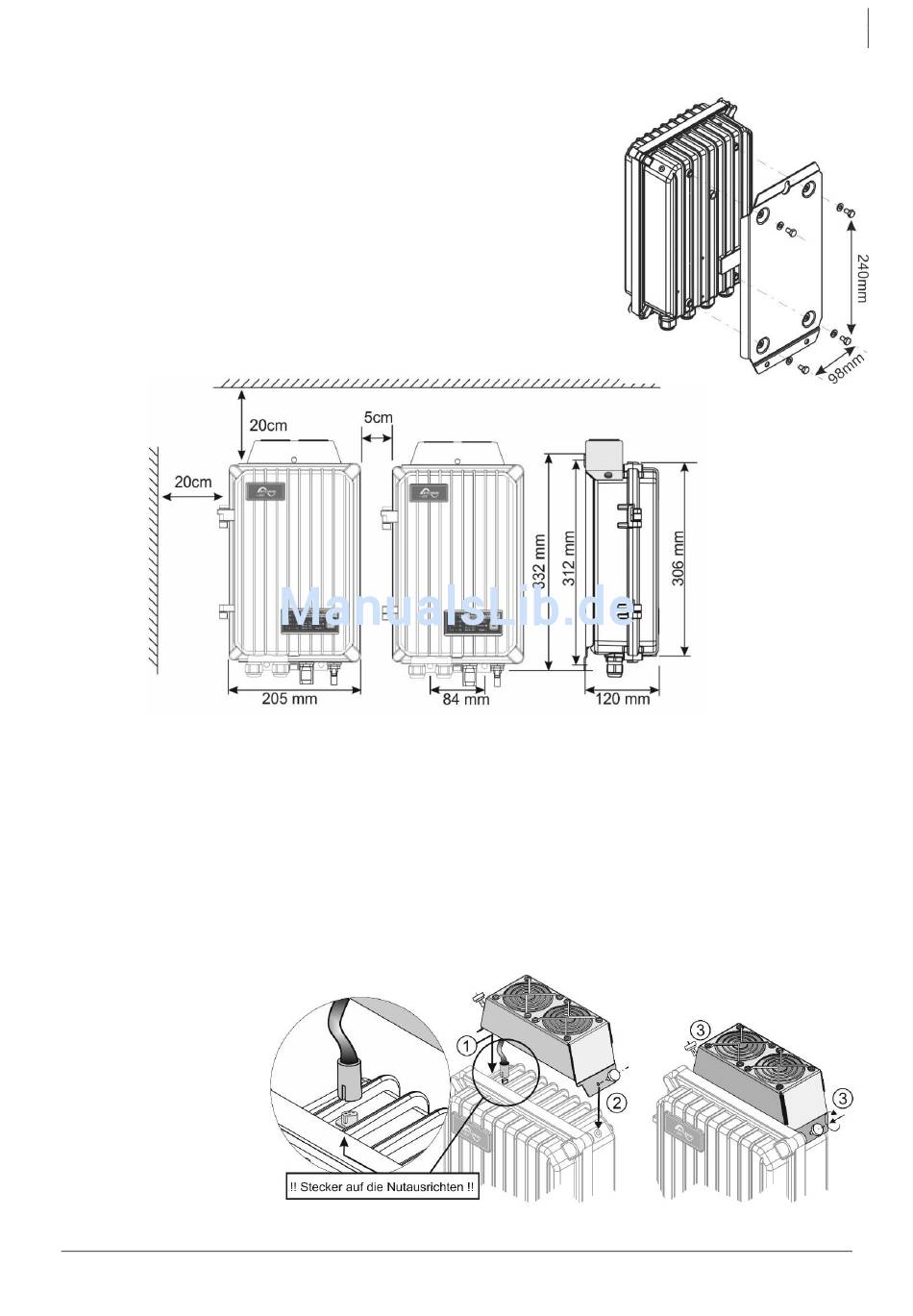

Das Gehäuse des VarioString verfügt über eine Montageplatte,
die vor der Wandmontage mit 4 M6-Bolzen (8mm) und
Unterlegscheiben an der Hinterseite des Gerätes befestigt wird
(Abb. rechts). Die Montage erfolgt vertikal mit nach unten
zeigenden Stopfbuchsen.
Das Lüftungsmodul kann vor oder nach der Wandmontage auf
dem VarioString VS-70 installiert werden.
Die vier Schrauben des Gerätedeckels müssen gut angezogen
werden (Drehmoment (<3Nm-10Nm>)) und sicherzustellen dass
die Schutzklasse des Gerätes auch erreicht wird (IP54). Die nicht
verwendeten Kabelverschraubungen müssen so verschlossen
werden dass mindestens die gleiche Schutzklasse erreicht wird.
3.4.3 Montage des Lüftungsmoduls ECF-01
Der VarioString VS-70 wird mit einem Lüftungsmodul geliefert. Dieses Modul kann vor oder nach der
Wandmontage auf dem VarioString VS-70 installiert werden.
Die Lüftungseinheit hat auch den Schutzgrad IP54 und ist spritzwassergeschützt. Jedoch sollte das
Gerät keinem Schmutzwasser ausgesetzt werden, damit kein Schlamm oder Ähnliches den
Mechanismus blockieren.
Bedienungsanleitung:
1. Schutzkappe abnehmen und den Stecker einführen, bis es klickt.
2. Abdeckung positionieren und die beiden schrauben einführen.
3. Die beiden Schrauben festziehen.
Benutzerhandbuch
V 2.2
11
