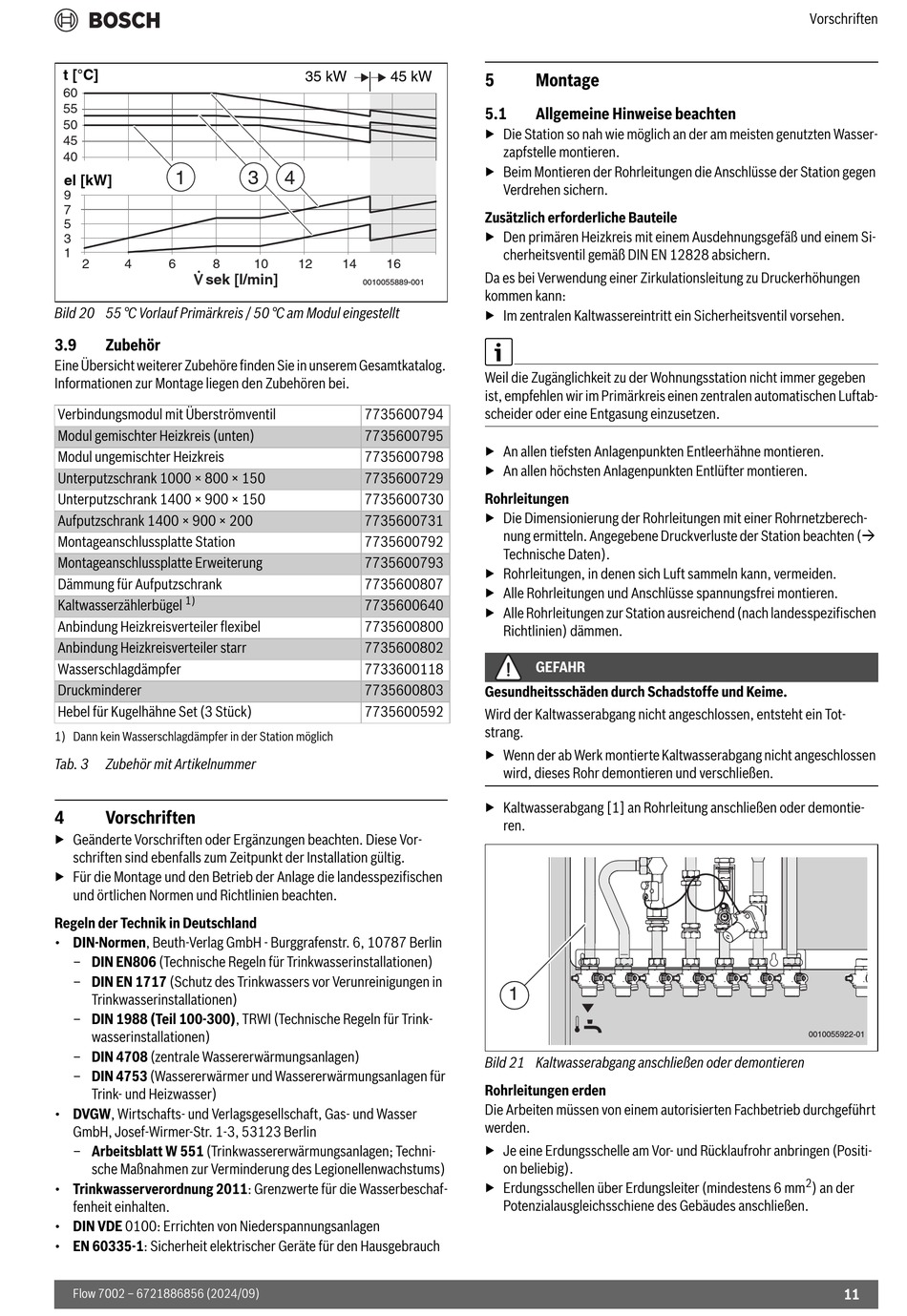

Bosch Flow 7002 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 11

t °C [ ]
60
55
50
45
40
1
el [kW]
9
7
5
3
1
2 4 6 8
sek [l/min]
Bild 20 55 °C Vorlauf Primärkreis / 50 °C am Modul eingestellt
3.9 Zubehör
Eine Übersicht weiterer Zubehöre finden Sie in unserem Gesamtkatalog.
Informationen zur Montage liegen den Zubehören bei.
Verbindungsmodul mit Überströmventil
Modul gemischter Heizkreis (unten)
Modul ungemischter Heizkreis
Unterputzschrank 1000 × 800 × 150
Unterputzschrank 1400 × 900 × 150
Aufputzschrank 1400 × 900 × 200
Montageanschlussplatte Station
Montageanschlussplatte Erweiterung
Dämmung für Aufputzschrank
1)
Kaltwasserzählerbügel
Anbindung Heizkreisverteiler flexibel
Anbindung Heizkreisverteiler starr
Wasserschlagdämpfer
Druckminderer
Hebel für Kugelhähne Set (3 Stück)
1) Dann kein Wasserschlagdämpfer in der Station möglich
Tab. 3 Zubehör mit Artikelnummer
4 Vorschriften
▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland
• DIN-Normen, Beuth-Verlag GmbH - Burggrafenstr. 6, 10787 Berlin
– DIN EN806 (Technische Regeln für Trinkwasserinstallationen)
– DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in
Trinkwasserinstallationen)
– DIN 1988 (Teil 100-300), TRWI (Technische Regeln für Trink-
wasserinstallationen)
– DIN 4708 (zentrale Wassererwärmungsanlagen)
– DIN 4753 (Wassererwärmer und Wassererwärmungsanlagen für
Trink- und Heizwasser)
• DVGW, Wirtschafts- und Verlagsgesellschaft, Gas- und Wasser
GmbH, Josef-Wirmer-Str. 1-3, 53123 Berlin
– Arbeitsblatt W 551 (Trinkwassererwärmungsanlagen; Techni-
sche Maßnahmen zur Verminderung des Legionellenwachstums)
• Trinkwasserverordnung 2011: Grenzwerte für die Wasserbeschaf-
fenheit einhalten.
• DIN VDE 0100: Errichten von Niederspannungsanlagen
• EN 60335-1: Sicherheit elektrischer Geräte für den Hausgebrauch
Flow 7002 – 6721886856 (2024/09)
35 kW 45 kW
3 4
10 12 14 16
00100 55 889-001
7735600794
7735600795
7735600798
7735600729
7735600730
7735600731
7735600792
7735600793
7735600807
7735600640
7735600800
7735600802
7733600118
7735600803
7735600592
5 Montage
5.1 Allgemeine Hinweise beachten
▶ Die Station so nah wie möglich an der am meisten genutzten Wasser-
zapfstelle montieren.
▶ Beim Montieren der Rohrleitungen die Anschlüsse der Station gegen
Verdrehen sichern.
Zusätzlich erforderliche Bauteile
▶ Den primären Heizkreis mit einem Ausdehnungsgefäß und einem Si-
cherheitsventil gemäß DIN EN 12828 absichern.
Da es bei Verwendung einer Zirkulationsleitung zu Druckerhöhungen
kommen kann:
▶ Im zentralen Kaltwassereintritt ein Sicherheitsventil vorsehen.
Weil die Zugänglichkeit zu der Wohnungsstation nicht immer gegeben
ist, empfehlen wir im Primärkreis einen zentralen automatischen Luftab-
scheider oder eine Entgasung einzusetzen.
▶ An allen tiefsten Anlagenpunkten Entleerhähne montieren.
▶ An allen höchsten Anlagenpunkten Entlüfter montieren.
Rohrleitungen
▶ Die Dimensionierung der Rohrleitungen mit einer Rohrnetzberech-
nung ermitteln. Angegebene Druckverluste der Station beachten (
Technische Daten).
▶ Rohrleitungen, in denen sich Luft sammeln kann, vermeiden.
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei montieren.
▶ Alle Rohrleitungen zur Station ausreichend (nach landesspezifischen
Richtlinien) dämmen.
GEFAHR
Gesundheitsschäden durch Schadstoffe und Keime.
Wird der Kaltwasserabgang nicht angeschlossen, entsteht ein Tot-
strang.
▶ Wenn der ab Werk montierte Kaltwasserabgang nicht angeschlossen
wird, dieses Rohr demontieren und verschließen.
▶ Kaltwasserabgang [1] an Rohrleitung anschließen oder demontie-
ren.
1
Bild 21 Kaltwasserabgang anschließen oder demontieren
Rohrleitungen erden
Die Arbeiten müssen von einem autorisierten Fachbetrieb durchgeführt
werden.
▶ Je eine Erdungsschelle am Vor- und Rücklaufrohr anbringen (Positi-
on beliebig).
▶ Erdungsschellen über Erdungsleiter (mindestens 6 mm
Potenzialausgleichsschiene des Gebäudes anschließen.
Vorschriften
00100 5922-01 5
2
) an der
