18
de | Einbau
2.3
Montage des Gehäuses
Hinweis!
Stellen Sie sicher, dass sich links vom Gehäuse ausreichend Platz befindet, damit der
Bewegungsspielraum der Gehäusetür und des MAP-Schwenkrahmens ICP-MAP0025 nicht
eingeschränkt ist.
- Bei einer ganz geöffneten Tür wird ein Freiraum von mindestens 460 mm (18 in.) benötigt.
- Bei einer in einem 90-Grad-Winkel geöffneten Tür wird ein Freiraum von mindestens 32 mm
(1,25 in.) benötigt.
1.
2.
3.
4.

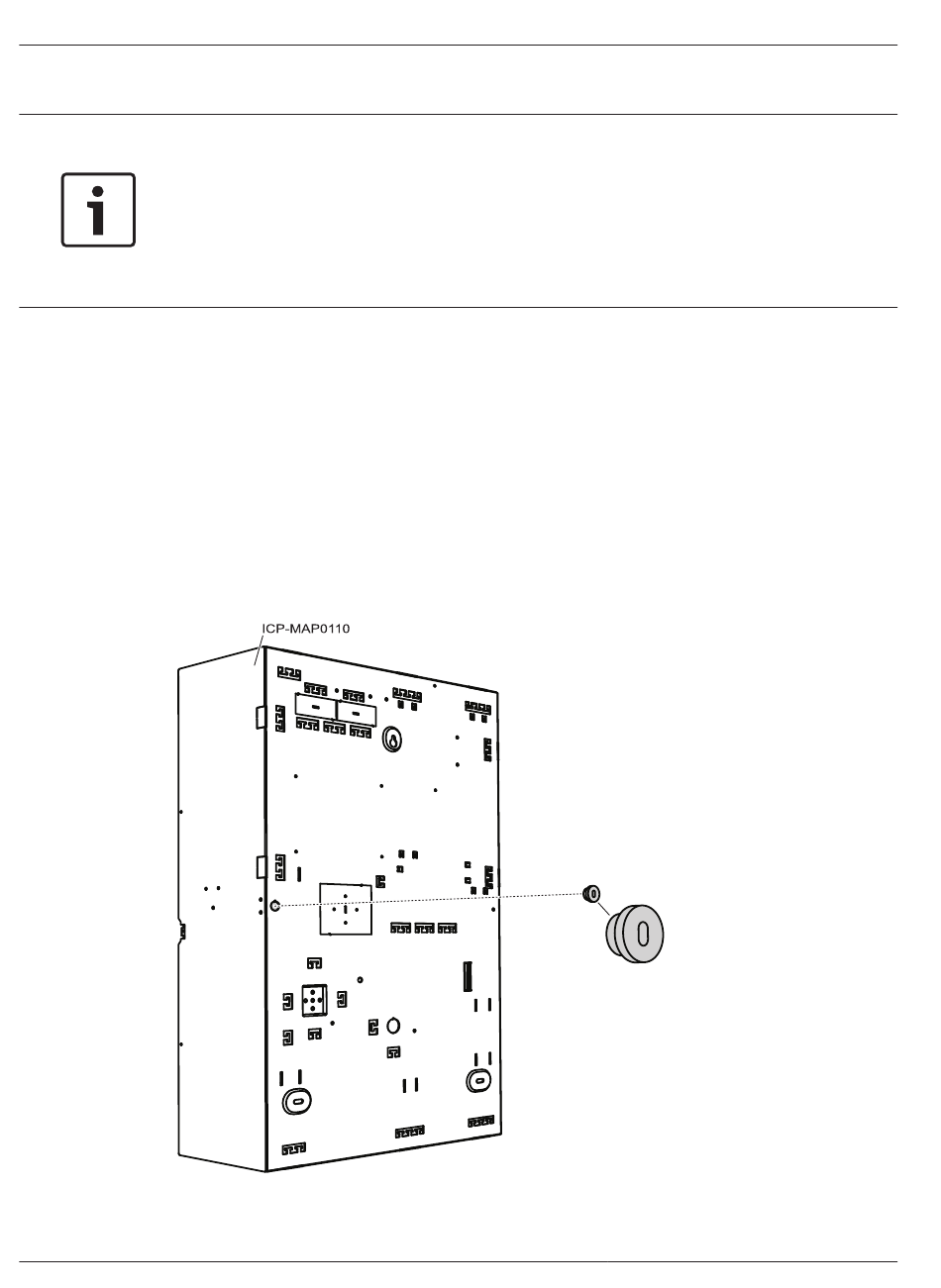

Bild 2.3 Einsetzen des Abreißmelderstopfens
2012.11 | 12 | F.01U.076.193
Markieren Sie die Bohrlöcher mit der im Lieferumfang enthaltenen Bohrschablone an der
vorgesehenen Oberfläche.
Die Bohrschablone befindet sich in der Gehäuseverpackung.
Setzen Sie den Stopfen für den Sabotagekontakt auf der Rückseite des Gehäuses ein,
wenn eine Abreißüberwachung erforderlich ist (nach EN50131 Grad 3 erforderlich).
Befestigen Sie den Stopfen mit einer geeigneten Schraube (nicht im Lieferumfang
enthalten) an der Wand. Siehe Bild 2.3 Einsetzen des Abreißmelderstopfens, Seite 18.
Montieren Sie das Gehäuse mit geeigneten Schrauben und Dübeln (nicht im Lieferumfang
inbegriffen) an der vorgesehenen Fläche. Siehe Bild 2.4 Montage des Gehäuses, Seite 19.
Stellen Sie sicher, dass alle Schrauben fest angezogen sind und dass das Gehäuse sicher
an der jeweiligen Montagefläche befestigt ist.
Systemreferenzhandbuch
MAP5000
Bosch Security Systems, Inc.
