Capteur de niveau
de graisse
Si le capteur de niveau de graisse ne
détecte pas de niveau de graisse
adéquat, plusieurs raisons sont
possibles (→ Fig. IPB 5, page 17 et
Fig. IPB 7, page 18):
1 Fonctionnement du manomètre
– Déterminer si le manomètre
(câblé sur le raccord du capteur) est
fonctionnel et s'il est câblé
correctement
2 Connexion de capteur
– Déterminer si les fils sont
solidement connectés à
l'alimentation électrique, au
manomètre et au capteur
3 Fonction du capteur
– Déterminer si le capteur et les
composants fonctionnent
correctement :
3.1 Le capteur de niveau (33) est attaché
solidement sur le couvercle du
tambour (14)
3.2 Le joint statique du capteur (50) est
bridé entre la base du capteur et
le couvercle du tambour (14)
Remplacer le joint statique s'il est
manquant ou déchiré afin
d'empêcher l'infiltration d'eau ou
de contaminants dans le
réservoir
3.3 L'aimant du flotteur (51) est fixé en
place sous le couvercle de
l'aimant (57) Le flotteur est
assemblé correctement si le
DESSUS est marqué au pochoir
sur le dessus du flotteur Si le
flotteur est manquant, le
remplacer Si le flotteur est à
l'envers, il doit être inversé Si le
support est manquant, le
remplacer
3.4 Le support des racleurs (58) est en
place et se déplace librement sous
le couvercle des racleurs (59) Si
un excédent de graisse est noté
sur le capteur de niveau (33),
remplacer le joint statique Le joint
statique doit se déplacer de
3 mm ( po) environ à partir de la
1 /
8
position centrale Si le joint
statique ne peut pas se déplacer
librement, retirer le couvercle des
racleurs (59) et déterminer la
cause de la restriction
Une fois que tous les problèmes
ci-dessus ont été éliminés et si le
capteur n'indique toujours pas le niveau
de graisse approprié, ce dernier est
défectueux et doit être remplacé
Soupape de
délestage de
sécurité
Le déchargeur de sécurité (1)
(→ Fig. IPB 2, page 16) ne peut pas faire
l'objet d'un entretien Le remplacer si un
défaut de fonctionnement est apparent
Lors du remontage, serrer à
13,5 Nm (10 pi-lbf)

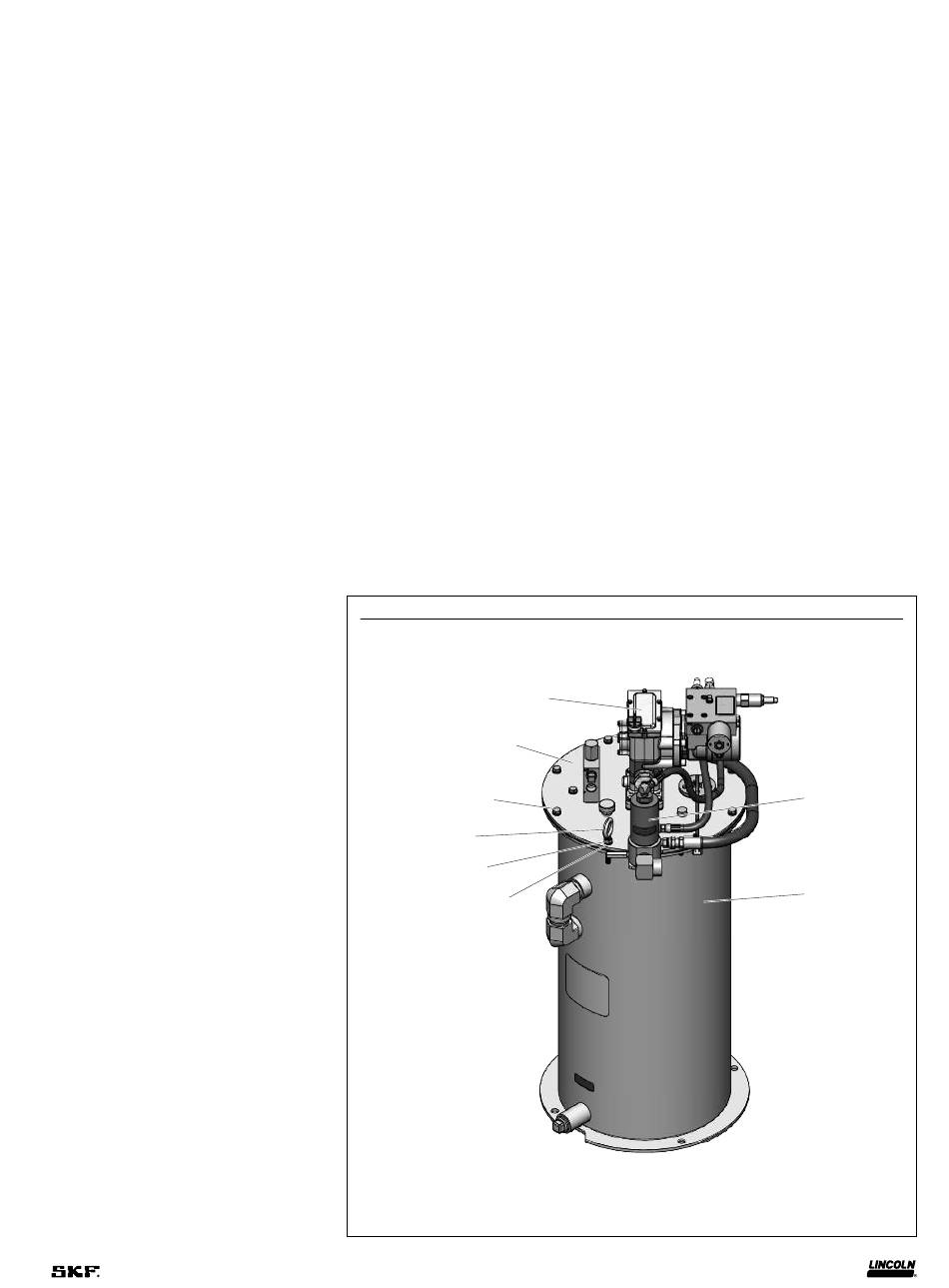

Ensemble de réservoir (16) (85783MSO illustré)
14
30
11
12
13
1) Remplacer le ressort droit (81) et le joint statique (74)
2) Joint statique en cuivre (78)
11
Le déchargeur de sécurité (1) est
configuré pour s'ouvrir à une pression
de lubrifiant de 258 à 293 bar
(3 750 à 4 250 psi) Elle s'ouvre à
275 bar (4 000 psi) environ pour réduire
la pression dans la conduite
d'alimentation en lubrifiant si le
pressostat ne se déclenche pas et ne
coupe pas l'alimentation électrique de
la pompe (la soupape de délestage de
sécurité est préréglée et son réglage ne
peut être modifié)
Pompe nue
Se reporter au manuel 404554
pour l'ensemble pompe nue (10)
10
Fig. 3
20
16
