Plaque suiveuse
Il peut s'avérer nécessaire de réviser la
plaque suiveuse si sa mousse semble
endommagée ou ne frotte pas
efficacement les parois du réservoir
(→ Fig. 2 et Fig. IPB 1, page 15)
1 Déconnecter l'alimentation hydraulique
de la pompe
2 Retirer les vis à tête hexagonale (30),
les rondelles de sécurité (13) et les
boulons à œil (11) qui fixent le
couvercle du tambour (14) sur
l'ensemble de réservoir (16)
3 Soulever l'ensemble de pompe de
base (10), la soupape de mise à l'air
libre hydraulique (20) et le couvercle
du tambour (14) hors de l'ensemble de
réservoir (16)
4 Séparer la totalité de l'ensemble plaque
suiveuse (35) du tube de pompage
(16)
5 Essuyer l'excédent de graisse pour
dégager l'accès aux huit boulons qui
doivent être retirés (35)
6 Desserrer et retirer les écrous de
sécurité (61) sur le haut de l'ensemble
de fouloir (35)
7 Retirer la masse
d'alourdissement (62) et la
mousse (60) de la plaque suiveuse
Remplacer la mousse
8 Retirez et conservez les
entretoises (66) de l'intérieur de la
mousse avant de jeter la mousse
Inverser la procédure ci-dessus pour
réassembler, en s'assurant que les vis
longues à tête hexagonale (68) sont
échelonnées avec les petites vis à tête
hexagonale (67)
REMARQUE
Ne pas essayer de tourner
l'ensemble de pompe une fois qu'il
est inséré dans le réservoir La
tubulure pourrait subir des
dommages
Manipuler avec précaution toutes
les pièces de tubulure se
prolongeant de l'ensemble de la
pompe de base (10) dans
l'ensemble de réservoir (16)
Avant l'assemblage, aligner le
couvercle de tambour (14) et
l'ensemble de fouloir (35) avec
l'ensemble de réservoir (16) de
manière à ce que l'ensemble de
fouloir glisse sur le tuyau de mise à
l'air libre (34), le capteur de
niveau (33) et l'ensemble de pompe
de base (10)
REMARQUE
Retirer l'excédent de graisse pour
permettre d'accéder aux boulons
qui doivent être retirés
Ne pas courber ou tordre la
tubulure lors de la dépose de la
pompe, de la soupape de mise à l'air
libre et du couvercle du tambour
10

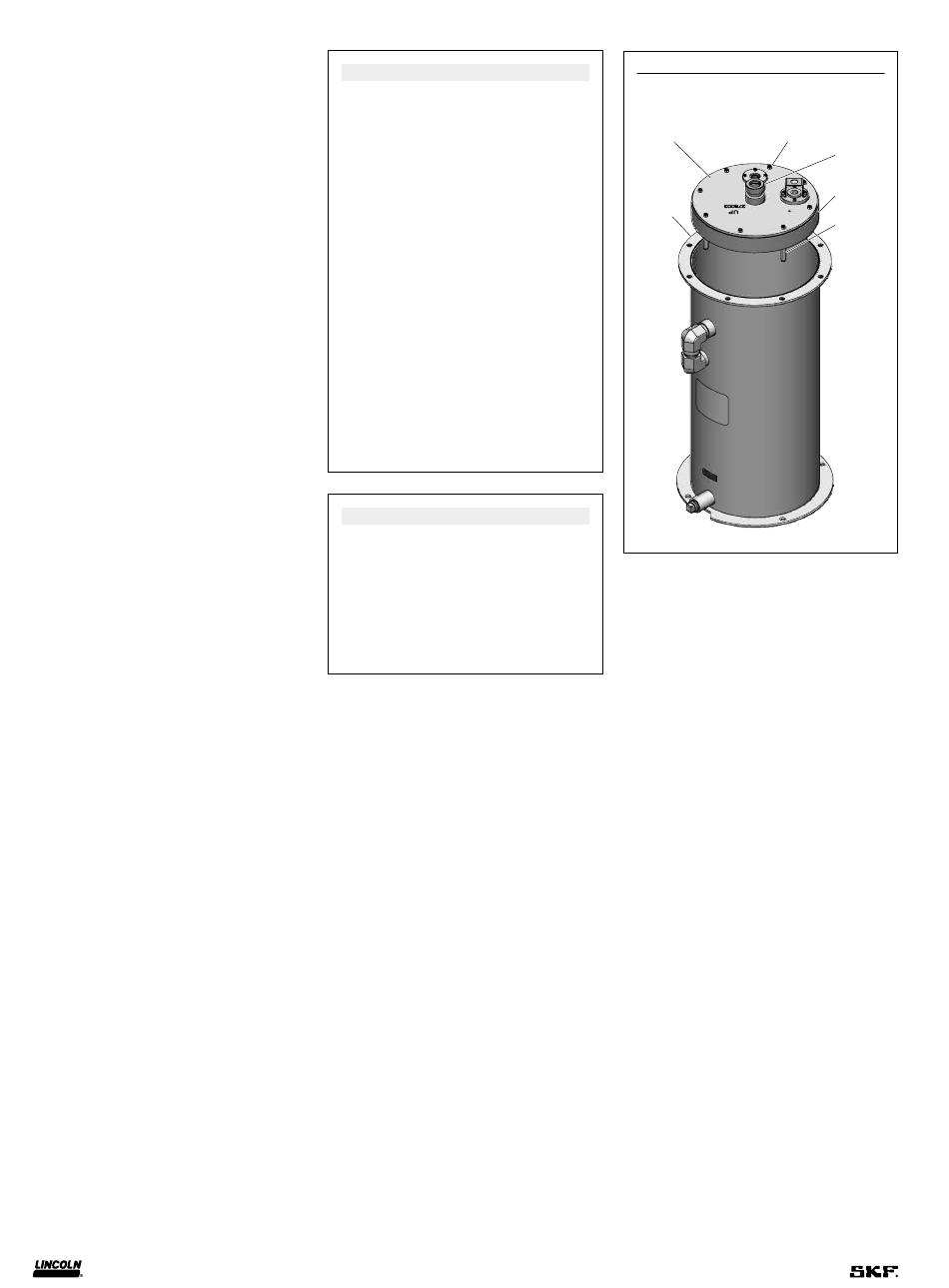

Ensemble de fouloir (35)
61
35
16
Fig. 2
62
60
66
