Seguidor
Si parece que la gomaespuma del
seguidor está dañada o no limpia los
lados del depósito de forma efectiva, tal
vez sea necesario efectuar el servicio
(→ Fig. 2 y Fig. IPB 1, página 15).
1 Desconecte el suministro hidráulico de
la bomba.
2 Quite los tornillos de cabeza
hexagonal (30), las arandelas de
traba (13) y los cáncamos (11) que
sujetan la cubierta del tambor (14)
al conjunto de depósito (16).
3 Levante el conjunto de bomba sin
accesorios (10), la válvula de
ventilación hidráulica (20) y la
cubierta del barril (14) sacándolos del
conjunto de depósito (16).
4 Quite el conjunto de seguidor (35)
del conjunto de depósito (16).
5 Limpie el exceso de grasa del conjunto
de seguidor (35).
6 Afloje y quite la tuercas de traba (61)
de la parte superior del conjunto de
seguidor (35).
7 Quite la placa de arrastre con
pesas (62) y la gomaespuma del
seguidor (60). Reemplace por
gomaespuma nueva.
8 Quite y guarde los espaciadores (66) del
interior de la gomaespuma antes de
descartarla.
Invierta el procedimiento anterior para
el rearmado asegurándose de que los
tornillos de cabeza hexagonal
largos (68) estén escalonados con los
pequeños (67).
NOTA
No trate de girar el conjunto de
bomba una vez insertado en el
depósito. Se pueden producir daños
en los tubos.
Manipule con cuidado todas las
piezas del tubo que se extienden
del conjunto de bomba sin
accesorios (10) al conjunto de
depósito (16).
Antes del armado, alinee la
cubierta del tambor (14) y el
conjunto de seguidor (35) con el
conjunto de depósito (16) de modo
que el conjunto de seguidor se
deslice en la tubería de
ventilación (34), sensor de
nivel (33) y conjunto de bomba sin
accesorios (10).
NOTA
Elimine el exceso de grasa para
permitir el acceso a los pernos que
deben quitarse.
No doble ni tuerza el tubo durante
la retirada de la bomba, válvula de
ventilación y cubierta del barril.
10

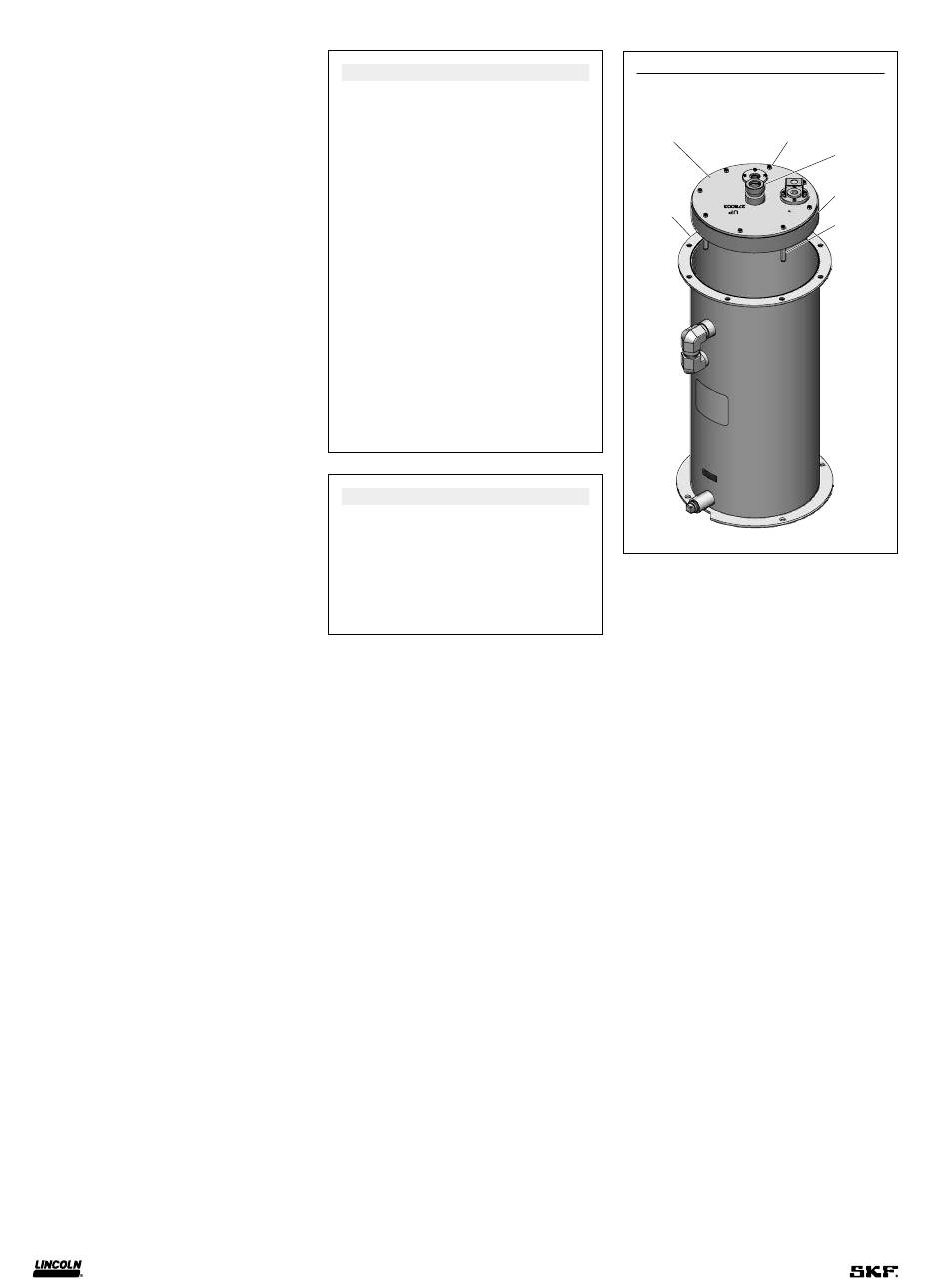

Conjunto de seguidor (35)
61
35
16
Fig. 2
62
60
66
