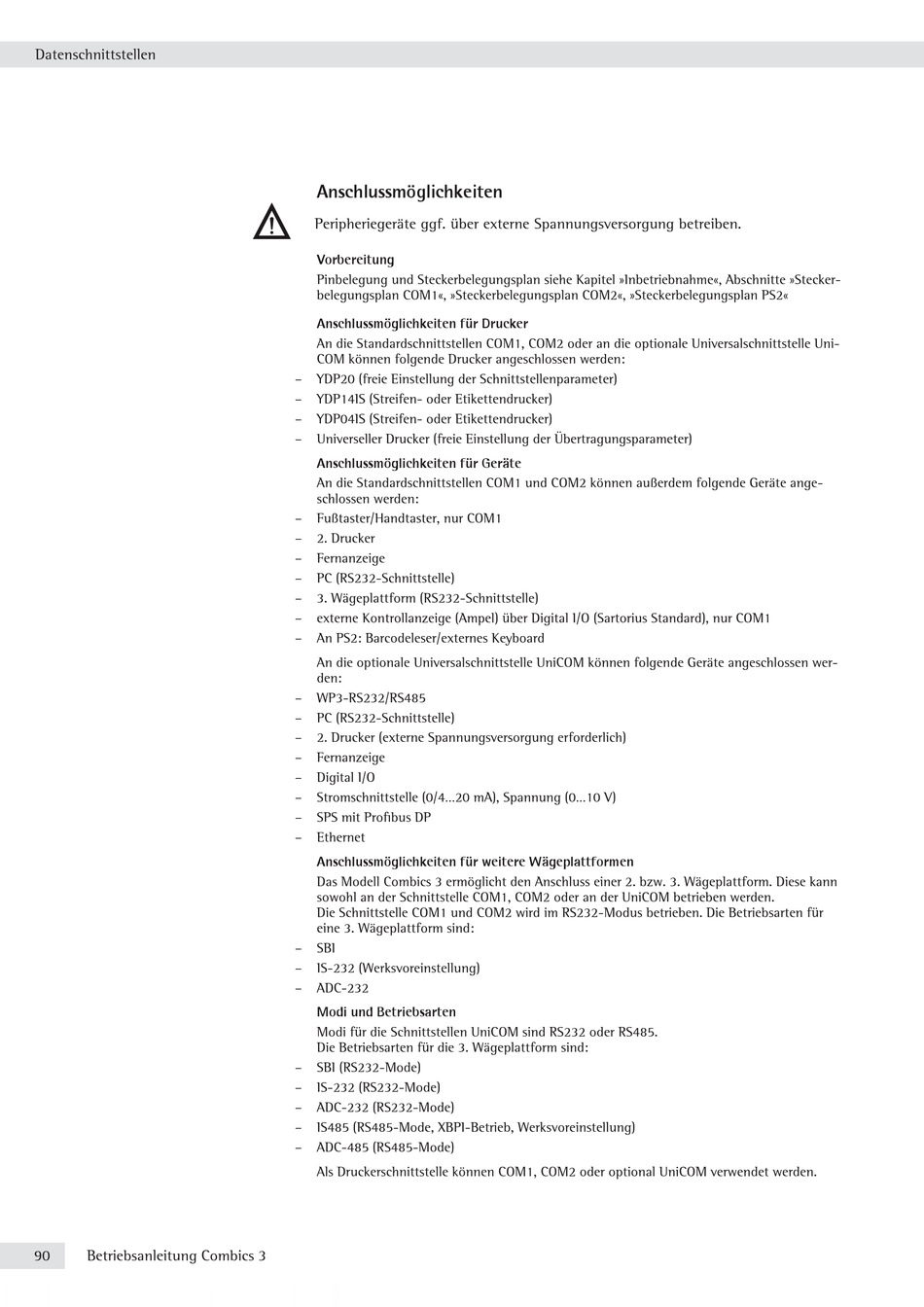

Datenschnittstellen
90 Betriebsanleitung Combics 3
Anschlussmöglichkeiten
3
Peripheriegeräte ggf. über externe Spannungsversorgung betreiben.
Vorbereitung
Pinbelegung und Steckerbelegungsplan siehe Kapitel »Inbetriebnahme«, Abschnitte »Stecker-
belegungsplan COM1«, »Steckerbelegungsplan COM2«, »Steckerbelegungsplan PS2«
Anschlussmöglichkeiten für Drucker
An die Standardschnittstellen COM1, COM2 oder an die optionale Universalschnittstelle Uni-
COM können folgende Drucker angeschlossen werden:
– YDP20 (freie Einstellung der Schnittstellenparameter)
– YDP14IS (Streifen- oder Etikettendrucker)
– YDP04IS (Streifen- oder Etikettendrucker)
– Universeller Drucker (freie Einstellung der Übertragungsparameter)
Anschlussmöglichkeiten für Geräte
An die Standardschnittstellen COM1 und COM2 können außerdem folgende Geräte ange-
schlossen werden:
– Fußtaster/Handtaster, nur COM1
– 2. Drucker
– Fernanzeige
– PC (RS232-Schnittstelle)
– 3. Wägeplattform (RS232-Schnittstelle)
– externe Kontrollanzeige (Ampel) über Digital I/O (Sartorius Standard), nur COM1
– An PS2: Barcodeleser/externes Keyboard
An die optionale Universalschnittstelle UniCOM können folgende Geräte angeschlossen wer-
den:
– WP3-RS232/RS485
– PC (RS232-Schnittstelle)
– 2. Drucker (externe Spannungsversorgung erforderlich)
– Fernanzeige
– Digital I/O
– Stromschnittstelle (0/4...20 mA), Spannung (0...10 V)
– SPS mit Profi bus DP
– Ethernet
Anschlussmöglichkeiten für weitere Wägeplattformen
Das Modell Combics 3 ermöglicht den Anschluss einer 2. bzw. 3. Wägeplattform. Diese kann
sowohl an der Schnittstelle COM1, COM2 oder an der UniCOM betrieben werden.
Die Schnittstelle COM1 und COM2 wird im RS232-Modus betrieben. Die Betriebsarten für
eine 3. Wägeplattform sind:
– SBI
– IS-232 (Werksvoreinstellung)
– ADC-232
Modi und Betriebsarten
Modi für die Schnittstellen UniCOM sind RS232 oder RS485.
Die Betriebsarten für die 3. Wägeplattform sind:
– SBI (RS232-Mode)
– IS-232 (RS232-Mode)
– ADC-232 (RS232-Mode)
– IS485 (RS485-Mode, XBPI-Betrieb, Werksvoreinstellung)
– ADC-485 (RS485-Mode)
Als Druckerschnittstelle können COM1, COM2 oder optional UniCOM verwendet werden.
