Inbetriebnahme
Anschluss an einen PC über die Schnittstelle COM2
Zum Anschluss eines PC an das Auswertegerät nach dem Standard RS232-C/V24 für
Übertragungsleitungen bis 15 m Länge verwenden Sie folgende Kabel:
Modelltyp CAISL:
Modelltyp CAIS:

Anschlussbelegung

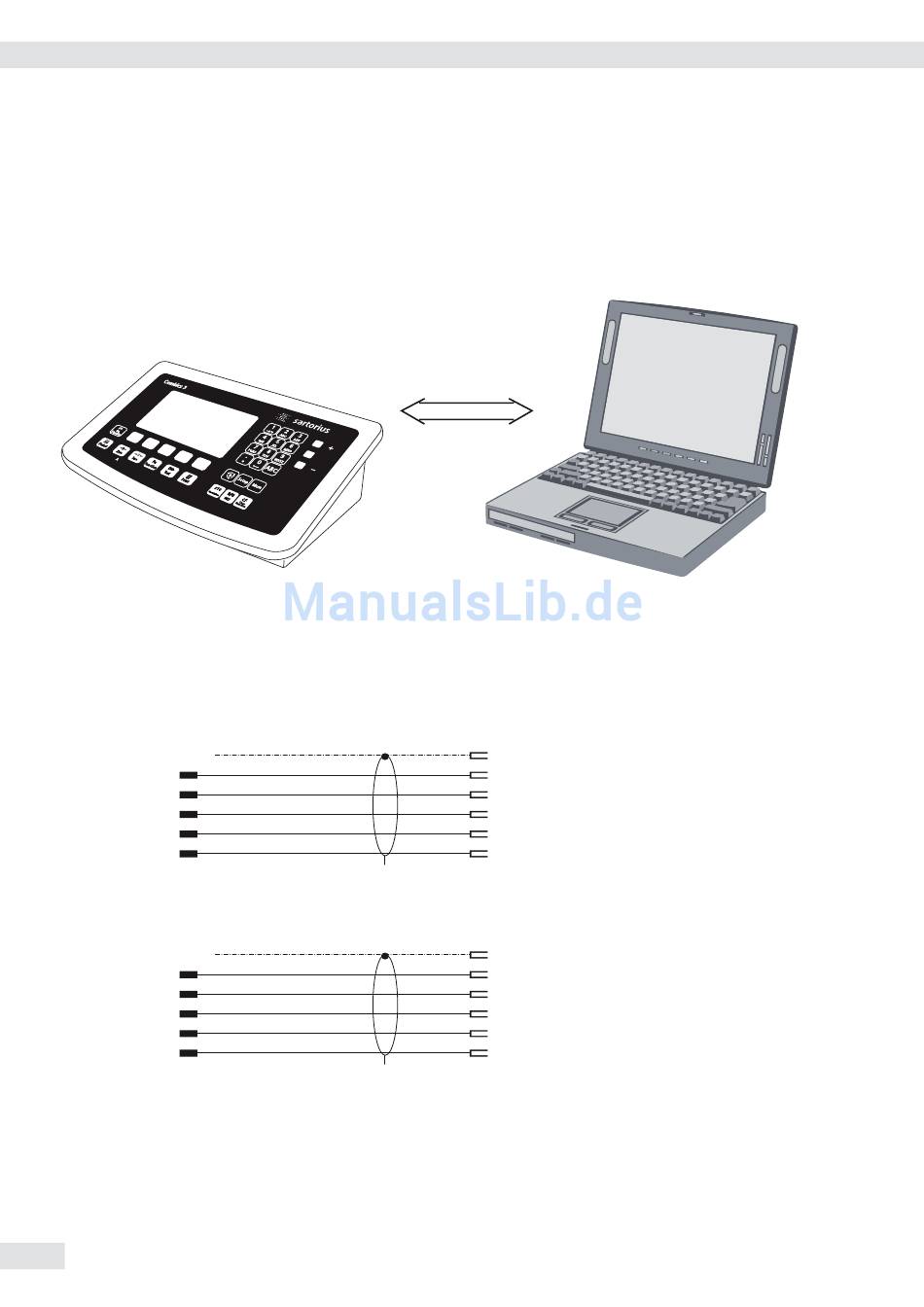

Anschlussbelegung für das Kabel vom Auswertegerät an eine RS232-PC-Schnittstelle (COM2).
Seite Auswertegerät
Modelltyp CAISL
9-pol. D-Sub-Stecker
Sgn GND 5
TxD 2
RxD 3
DTR 8
CTS 4
Modelltyp CAIS
freies Kabelende
Sgn GND 35
TxD 34
RxD 33
DTR 32
CTS 31
