Steckerbelegungsplan Der Schnittstelle Com1 - Sartorius Combics 3 CAISL3 Betriebsanleitung

PS2 COM1 COM2
LED + Display Tastatur

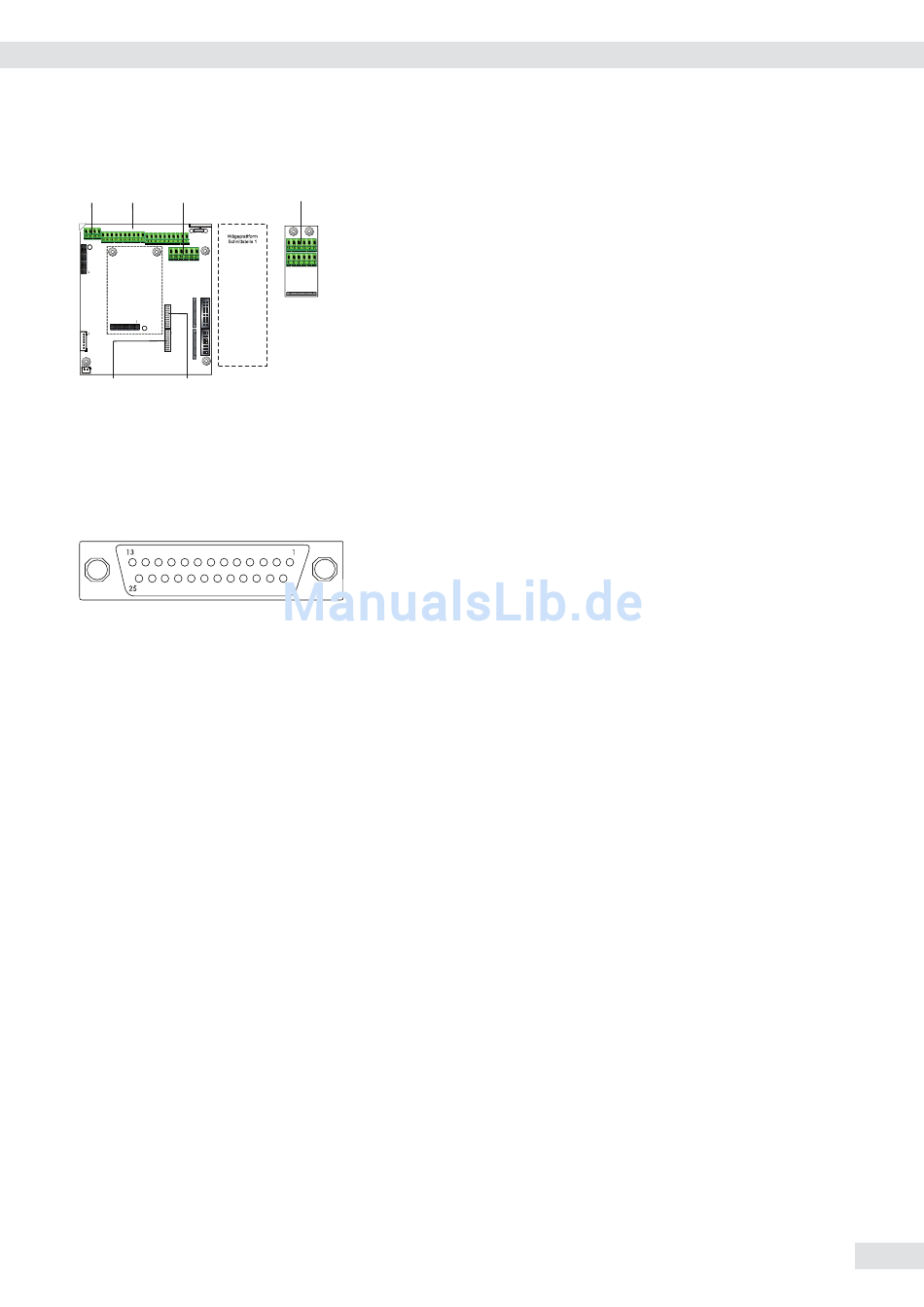

Schnittstellenplatine RS 232/RS485 für IS-Plattformen (Option A62/A72)
A62/72
Klemmenbelegung A62/A72
1 CTS
2 DTR
3 RxD
4 TxD
5 GND
6 Sperre Justieren 16 GND
Tastatur
LED + Display

Steckerbelegungsplan der Schnittstelle COM1

Modelltyp CAISL (IP44-Schutz)
Anschlussbuchse COM1:
25-pol. D-Subminiaturbuchse DB25S mit Schraubverbindung
Empfohlender Schnittstellenstecker:
25-pol. D-Subminiaturstecker DB25 mit integrierter Abschirmkappe und Schirmblech
(Amp Typ 826 985-1C) und Verriegelungsschrauben (Amp Typ 164868-1)
Pinbelegung:
Pin 1 Schirm
Pin 2 Datenausgang (TxD)
Pin 3 Dateneingang (RxD)
Pin 4 Masse intern (GND)
Pin 5 Clear to Send (CTS)
Pin 6 nicht belegt
Pin 7 Masse intern (GND)
Pin 8 Masse intern (GND)
Pin 9 nicht belegt
Pin 10 nicht belegt
Pin 11 +12 V für Drucker
Pin 12 \RES_OUT
Pin 13 +5 V Switch
Pin 14 Masse intern (GND)
Pin 15 Universal-Taste
Pin 16 Steuerausgang »kleiner«
Pin 17 Steuerausgang »gleich«
Pin 18 Steuerausgang »größer«
Pin 19 Steuerausgang »set«
Pin 20 Data Terminal Ready (DTR)
Pin 21 Versorgung Masse (GND)
Pin 22 nicht belegt
Pin 23 nicht belegt
Pin 24 Versorgung +15...25 V (Peripherie)
Pin 25 +5 V
11 TxD/RxD+
12 TxD/RxD-
13 LINE_OUT
14 LINE_OUT
15 GND
Betriebsanleitung Combics 3
Inbetriebnahme
11
