Steckerbelegungsplan der Schnittstelle COM2

Modelltyp CAISL (IP-44-Schutz)

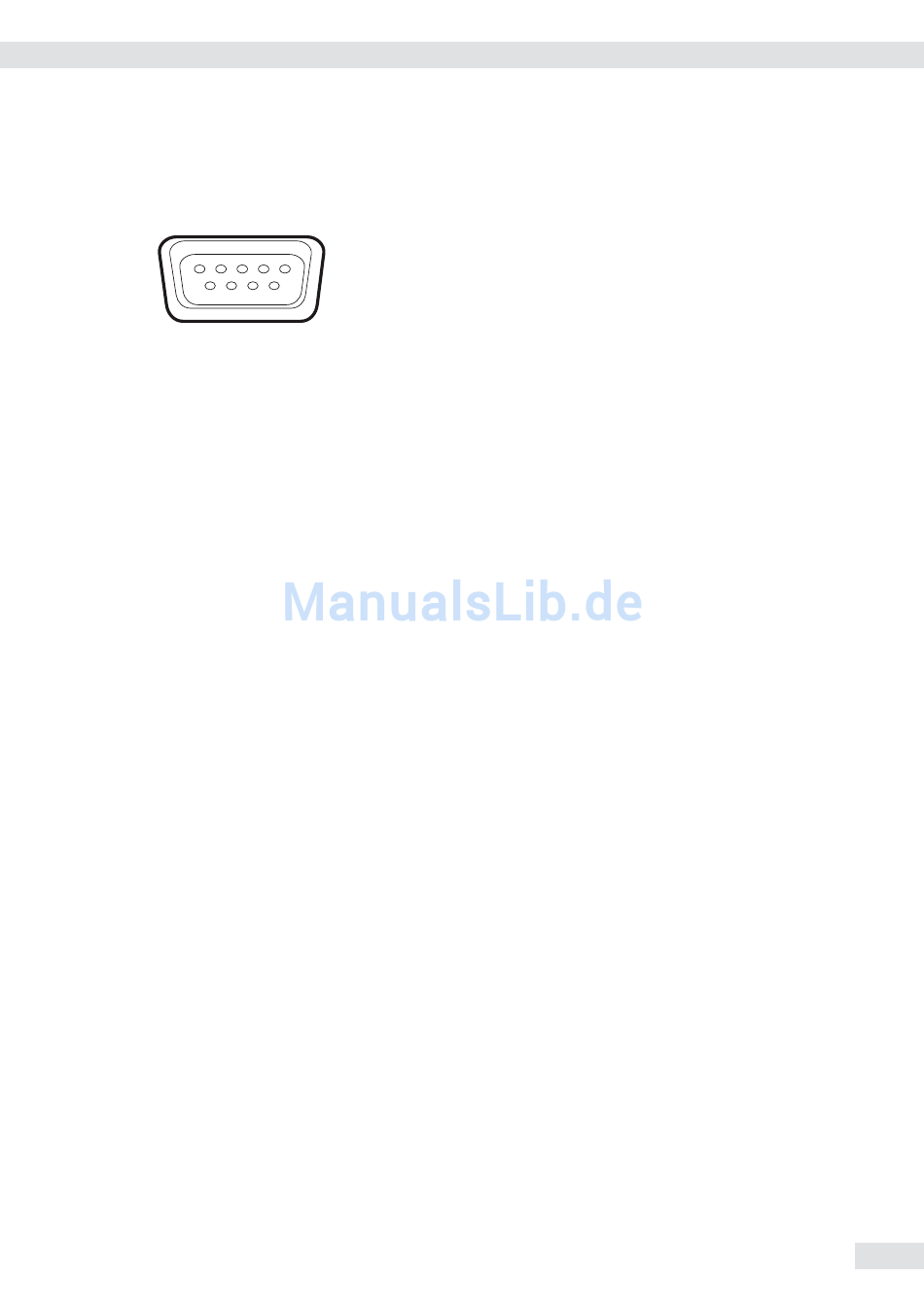

Anschlussbuchse COM2:
9-pol. D-Subminiaturbuchse DB9S mit Schraubverbindung
Empfohlender Schnittstellenstecker:
9-pol. D-Subminiaturstecker DB9 mit integrierter Abschirmkappe und Schirmblech und
Verriegelungsschrauben (Amp Typ 164868-1)
Pinbelegung:
Pin 1 +5 V out
Pin 2 Datenausgang (TxD)
Pin 3 Dateneingang (RxD)
Pin 4 Clear to Send (CTS)
Pin 5 Masse intern (GND)
Pin 6 Reset
Pin 7 nicht belegt
Pin 8 Data Terminal Ready (DTR)
Pin 9 Load Printer
Inbetriebnahme
