Datenschnittstellen

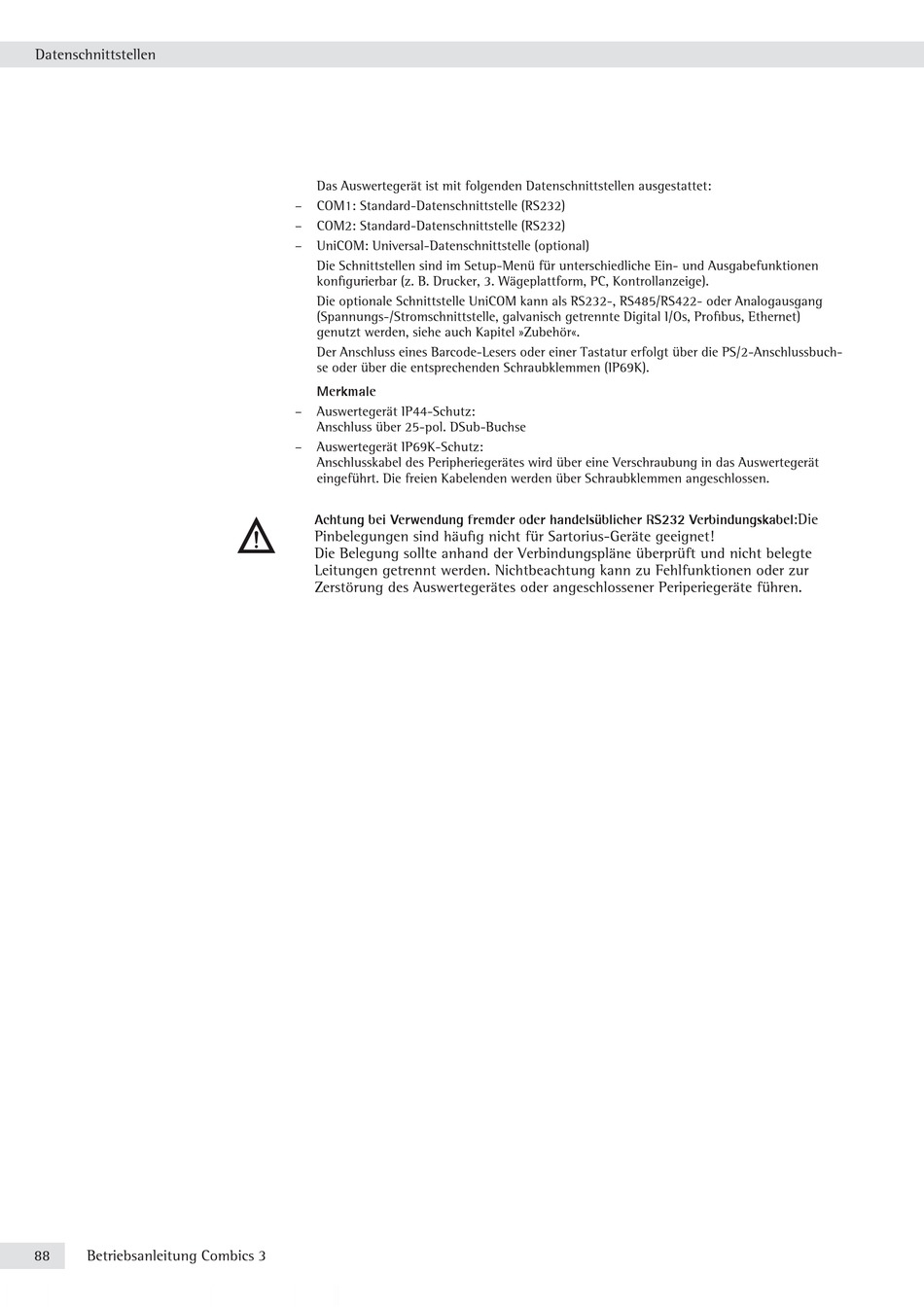

88 Betriebsanleitung Combics 3
Das Auswertegerät ist mit folgenden Datenschnittstellen ausgestattet:
– COM1: Standard-Datenschnittstelle (RS232)
– COM2: Standard-Datenschnittstelle (RS232)
– UniCOM: Universal-Datenschnittstelle (optional)
Die Schnittstellen sind im Setup-Menü für unterschiedliche Ein- und Ausgabefunktionen
konfi gurierbar (z. B. Drucker, 3. Wägeplattform, PC, Kontrollanzeige).
Die optionale Schnittstelle UniCOM kann als RS232-, RS485/RS422- oder Analogausgang
(Spannungs-/Stromschnittstelle, galvanisch getrennte Digital I/Os, Profi bus, Ethernet)
genutzt werden, siehe auch Kapitel »Zubehör«.
Der Anschluss eines Barcode-Lesers oder einer Tastatur erfolgt über die PS/2-Anschlussbuch-
se oder über die entsprechenden Schraubklemmen (IP69K).
Merkmale
– Auswertegerät IP44-Schutz:
Anschluss über 25-pol. DSub-Buchse
– Auswertegerät IP69K-Schutz:
Anschlusskabel des Peripheriegerätes wird über eine Verschraubung in das Auswertegerät
eingeführt. Die freien Kabelenden werden über Schraubklemmen angeschlossen.
Achtung bei Verwendung fremder oder handelsüblicher RS232 Verbindungskabel:
3
Pinbelegungen sind häufi g nicht für Sartorius-Geräte geeignet!
Die Belegung sollte anhand der Verbindungspläne überprüft und nicht belegte
Leitungen getrennt werden. Nichtbeachtung kann zu Fehlfunktionen oder zur
Zerstörung des Auswertegerätes oder angeschlossener Periperiegeräte führen.
