Internes Kalibrieren/Justieren; Schnelles Externes Justieren Mit Einem Wählbaren Gewicht - Sartorius Combics 3 CAISL3 Betriebsanleitung

--------------------
14.01.2010 13:50
Typ CAW3P1-6DC-LCE
Ser.no. 12345678
Vers. 1.02.101110
BVers. 01-63-02
--------------------
Externes Kalibrieren
Soll + 6.000 kg
Diff. + 0.010 kg
Externes Justieren
Diff. + 0.000 kg
--------------------
14.01.2010 13:52
Name:
--------------------

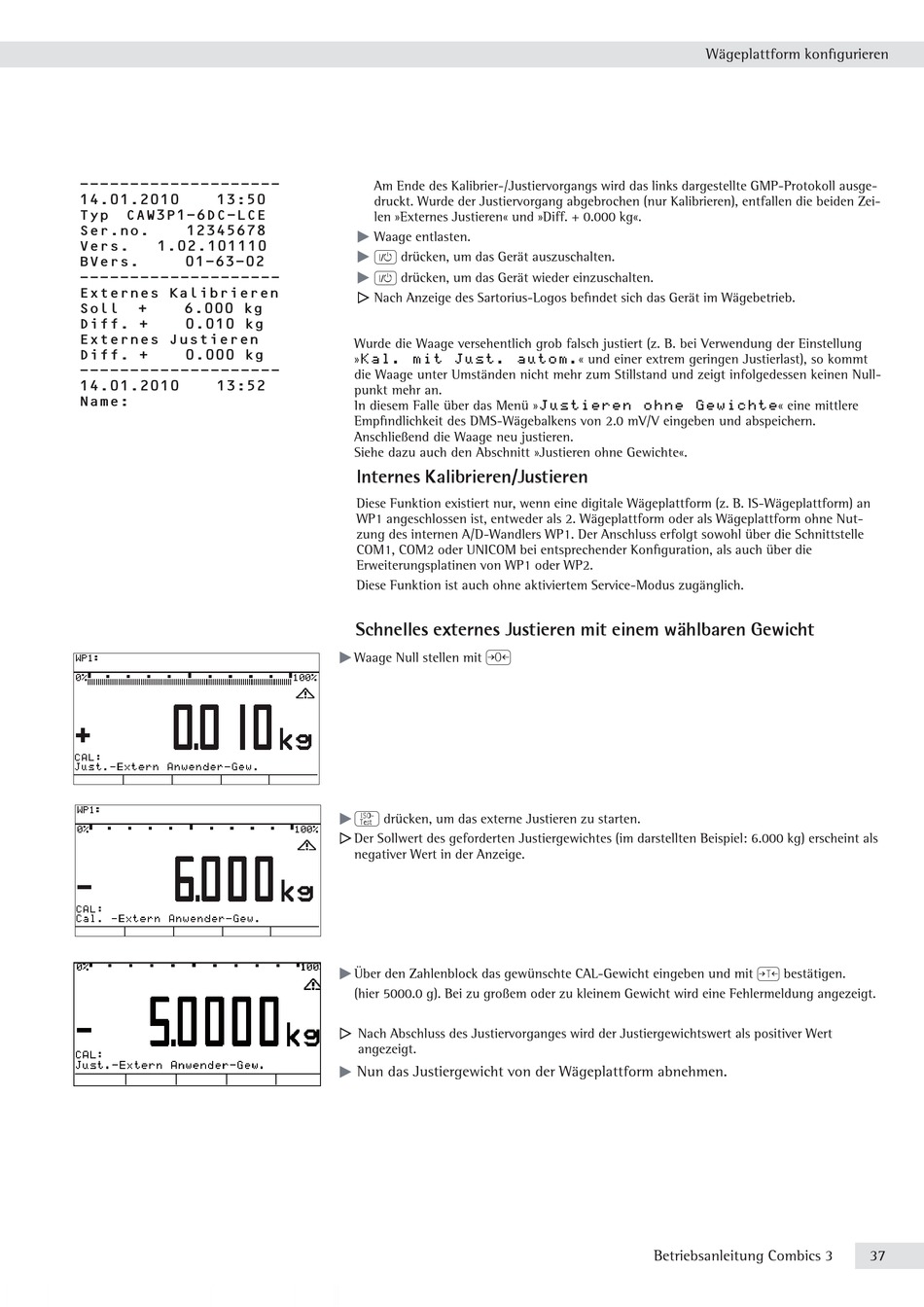

Am Ende des Kalibrier-/Justiervorgangs wird das links dargestellte GMP-Protokoll ausge-
druckt. Wurde der Justiervorgang abgebrochen (nur Kalibrieren), entfallen die beiden Zei-
len »Externes Justieren« und »Diff. + 0.000 kg«.
t Waage entlasten.
e drücken, um das Gerät auszuschalten.
t
e drücken, um das Gerät wieder einzuschalten.
t
y Nach Anzeige des Sartorius-Logos befi ndet sich das Gerät im Wägebetrieb.
Wurde die Waage versehentlich grob falsch justiert (z. B. bei Verwendung der Einstellung
»
Kal. mit Just. autom.
die Waage unter Umständen nicht mehr zum Stillstand und zeigt infolgedessen keinen Null-
punkt mehr an.
In diesem Falle über das Menü »
Empfi ndlichkeit des DMS-Wägebalkens von 2.0 mV/V eingeben und abspeichern.
Anschließend die Waage neu justieren.
Siehe dazu auch den Abschnitt »Justieren ohne Gewichte«.

Internes Kalibrieren/Justieren

Diese Funktion existiert nur, wenn eine digitale Wägeplattform (z. B. IS-Wägeplattform) an
WP1 angeschlossen ist, entweder als 2. Wägeplattform oder als Wägeplattform ohne Nut-
zung des internen A/D-Wandlers WP1. Der Anschluss erfolgt sowohl über die Schnittstelle
COM1, COM2 oder UNICOM bei entsprechender Konfi guration, als auch über die
Erweiterungsplatinen von WP1 oder WP2.
Diese Funktion ist auch ohne aktiviertem Service-Modus zugänglich.
Schnelles externes Justieren mit einem wählbaren Gewicht
(
t Waage Null stellen mit
J
t drücken, um das externe Justieren zu starten.
y Der Sollwert des geforderten Justiergewichtes (im darstellten Beispiel: 6.000 kg) erscheint als
negativer Wert in der Anzeige.
Über den Zahlenblock das gewünschte CAL-Gewicht eingeben und mit ) bestätigen.
t
(hier 5000.0 g). Bei zu großem oder zu kleinem Gewicht wird eine Fehlermeldung angezeigt.
y Nach Abschluss des Justiervorganges wird der Justiergewichtswert als positiver Wert
angezeigt.
Nun das Justiergewicht von der Wägeplattform abnehmen.
t
Wägeplattform konfi gurieren
« und einer extrem geringen Justierlast), so kommt
Justieren ohne Gewichte
Betriebsanleitung Combics 3
« eine mittlere
37
