Inbetriebnahme
PS2 COM1 COM2 A8
LED + Display Tastatur
PS2 COM1 COM2 A6/7
LED + Display Tastatur
PS2 COM1 COM2
LED + Display Tastatur
10 Betriebsanleitung Combics 3

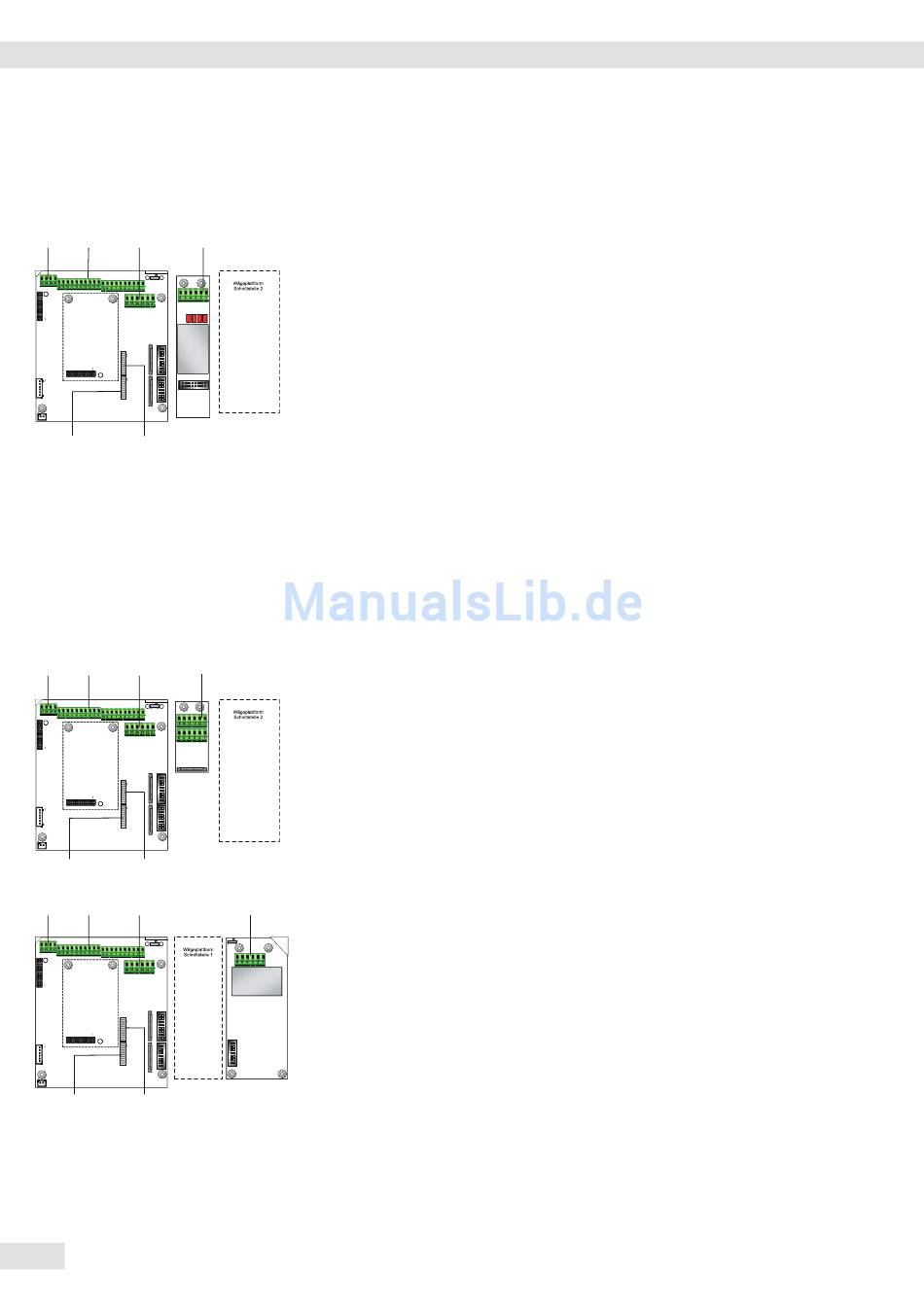

Anschlussbelegung Schnittstelle COM1, COM2 und PS2
mit Optionen
Digitalplatine CAIS3 (IP69K)
Klemmenbelegung COM1, COM2 und PS2 (gilt für alle Platinen)
1 LOAD_PRINTER
2 RESET_OUT
3 GND
4 GND
5 5V_OUT
6 5V geschaltet
7 GND
8 GND
9 Schirm
10 LINE_OUT
Klemmenbelegung A8
1 EXC+
2 SENSE+
3 OUT+
4 OUT-
5 SENSE-
6 EXC-
Tastatur
LED + Display
Schnittstellenplatine RS 232/RS485 für IS-Plattformen (Option A6/A7)
Klemmenbelegung A6/A7
1 CTS
2 DTR
3 RxD
4 TxD
5 GND
6 Sperre Justieren
Tastatur
LED + Display
A20
Schnittstellenplatine für ADU 10.000e (Option A20)
Klemmenbelegung A20
1 EXC+
2 SENSE+
3 OUT+
4 OUT-
5 SENSE-
6 EXC-
Tastatur
LED + Display
11 Clear to Send (CTS)
12 Data Terminal Ready (DTR)
13 Dateneingang (RXD)
14 Datenausgang (TXD)
15 GND
16 Universal In
17 Steuerausgang »kleiner«
18 Steuerausgang »gleich«
19 Steuerausgang »größer«
20 Steuerausgang »set«
Brückenspeisespannung (+)
Sense (+) für Brückenspeisespannung
Messspannung positiv
Messspannung negativ
Sense (-) für Brückenspeisespannung
Brückenspeisespannung (-)
11 TxD/RxD+
12 TxD/RxD-
13 LINE_OUT
14 LINE_OUT
15 GND
16 GND
PS2
21 5 V geschaltet
22 PS2_Daten
23 PS2_Takt
24 GND
COM2
31 CTS_COM2
32 DTR_COM2
33 RXD_COM2
34 TXD_COM2
35 GND
36 GND
