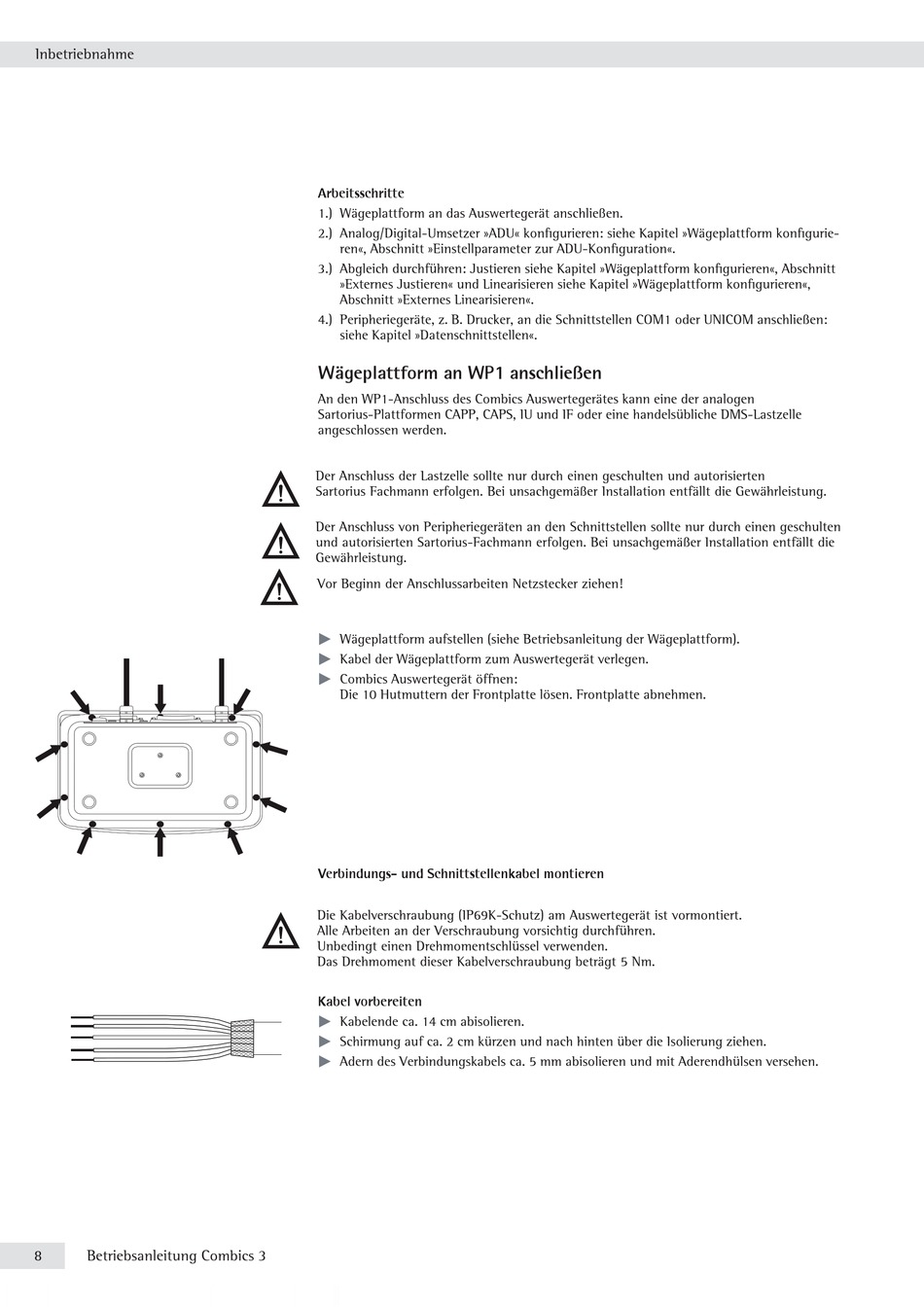

Wägeplattform An Wp1 Anschließen - Sartorius Combics 3 CAISL3 Betriebsanleitung

Inbetriebnahme
8 Betriebsanleitung Combics 3
Arbeitsschritte
1.) Wägeplattform an das Auswertegerät anschließen.
2.) Analog/Digital-Umsetzer »ADU« konfi gurieren: siehe Kapitel »Wägeplattform konfi gurie-
ren«, Abschnitt »Einstellparameter zur ADU-Konfi guration«.
3.) Abgleich durchführen: Justieren siehe Kapitel »Wägeplattform konfi gurieren«, Abschnitt
»Externes Justieren« und Linearisieren siehe Kapitel »Wägeplattform konfi gurieren«,
Abschnitt »Externes Linearisieren«.
4.) Peripheriegeräte, z. B. Drucker, an die Schnittstellen COM1 oder UNICOM anschließen:
siehe Kapitel »Datenschnittstellen«.
Wägeplattform an WP1 anschließen
An den WP1-Anschluss des Combics Auswertegerätes kann eine der analogen
Sartorius-Plattformen CAPP, CAPS, IU und IF oder eine handelsübliche DMS-Lastzelle
angeschlossen werden.
Der Anschluss der Lastzelle sollte nur durch einen geschulten und autorisierten
3
Sartorius Fachmann erfolgen. Bei unsachgemäßer Installation entfällt die Gewährleistung.
Der Anschluss von Peripheriegeräten an den Schnittstellen sollte nur durch einen geschulten
3
und autorisierten Sartorius-Fachmann erfolgen. Bei unsachgemäßer Installation entfällt die
Gewährleistung.
3
Vor Beginn der Anschlussarbeiten Netzstecker ziehen!
t Wägeplattform aufstellen (siehe Betriebsanleitung der Wägeplattform).
t Kabel der Wägeplattform zum Auswertegerät verlegen.
t Combics Auswertegerät öffnen:
Die 10 Hutmuttern der Frontplatte lösen. Frontplatte abnehmen.
Verbindungs- und Schnittstellenkabel montieren
Die Kabelverschraubung (IP69K-Schutz) am Auswertegerät ist vormontiert.
3
Alle Arbeiten an der Verschraubung vorsichtig durchführen.
Unbedingt einen Drehmomentschlüssel verwenden.
Das Drehmoment dieser Kabelverschraubung beträgt 5 Nm.
Kabel vorbereiten
t Kabelende ca. 14 cm abisolieren.
t Schirmung auf ca. 2 cm kürzen und nach hinten über die Isolierung ziehen.
t Adern des Verbindungskabels ca. 5 mm abisolieren und mit Aderendhülsen versehen.
