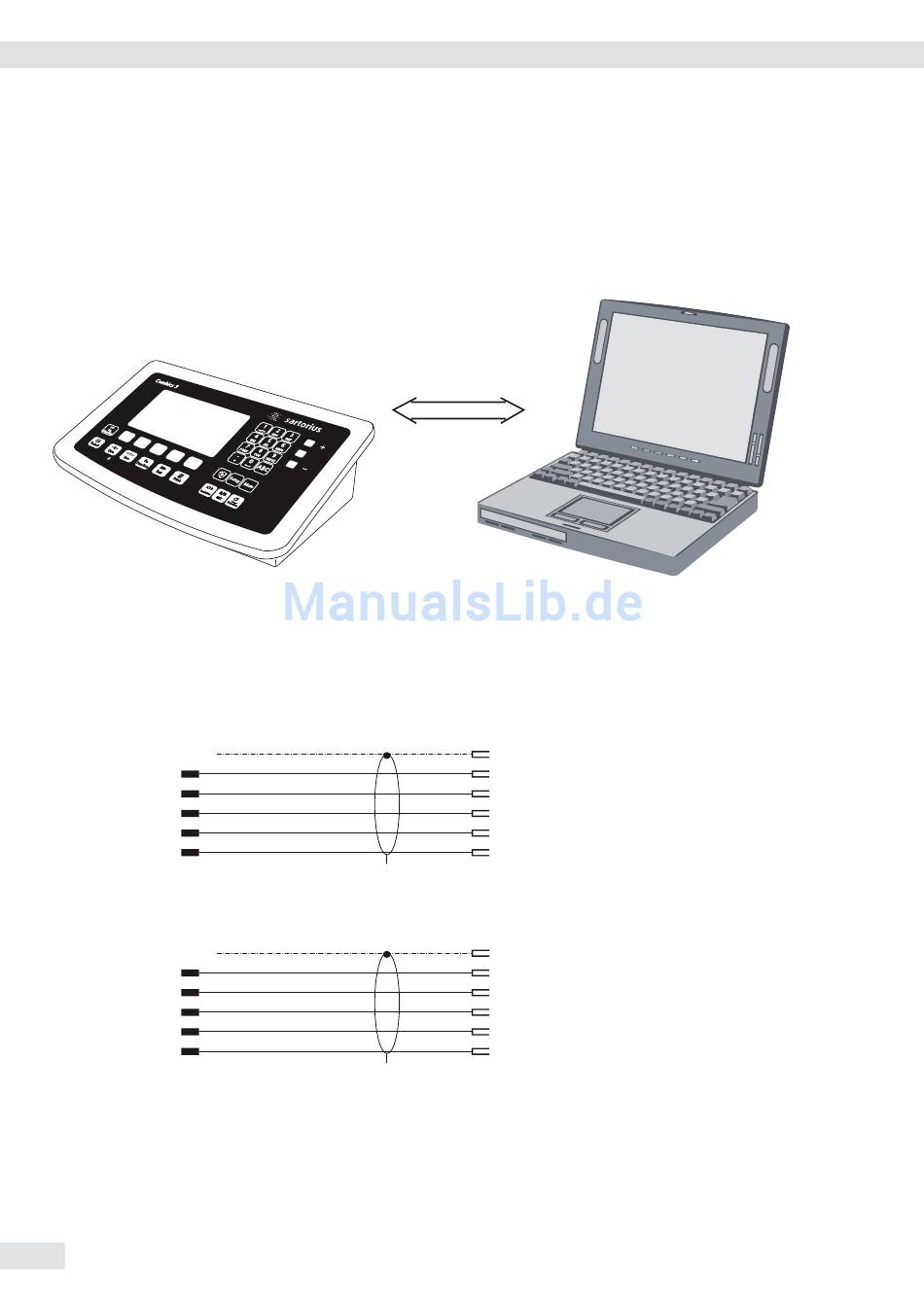

Anschluss an einen PC über die Schnittstelle COM1
Zum Anschluss eines PC an das Auswertegerät nach dem Standard RS232-C/V24
ür Übertragungsleitungen bis 15 m Länge verwenden Sie folgende Kabel:
Modelltyp CAISL:
Modelltyp CAIS:

Anschlussbelegung

Anschlussbelegung für das Kabel vom Auswertegerät an eine RS232-PC-Schnittstelle (COM1).
Seite Auswertegerät
Modelltyp CAISL
25-pol. D-Sub-Stecker
1
Sgn GND 7
TxD 2
RxD 3
DTR 20
CTS 5
Modelltyp CAIS
freies Kabelende
Sgn GND 15
TxD 14
RxD 13
DTR 12
CTS 11
12 Betriebsanleitung Combics 3
Verbindungskabel 7357312
Verbindungskabel YCC02-D09F6
RS232
PC-Seite
D-Sub-Stecker
9-pol. oder
5 GND
2 RxD
3 TxD
8 CTS
4 DTR
D-Sub-Stecker
9-pol. oder
5 GND
2 RxD
3 TxD
8 CTS
4 DTR
D-Sub-Buchse
25-pol.
7 GND
3 RxD
2 TxD
5 CTS
20 DTR
D-Sub-Buchse
25-pol.
7 GND
3 RxD
2 TxD
5 CTS
20 DTR
