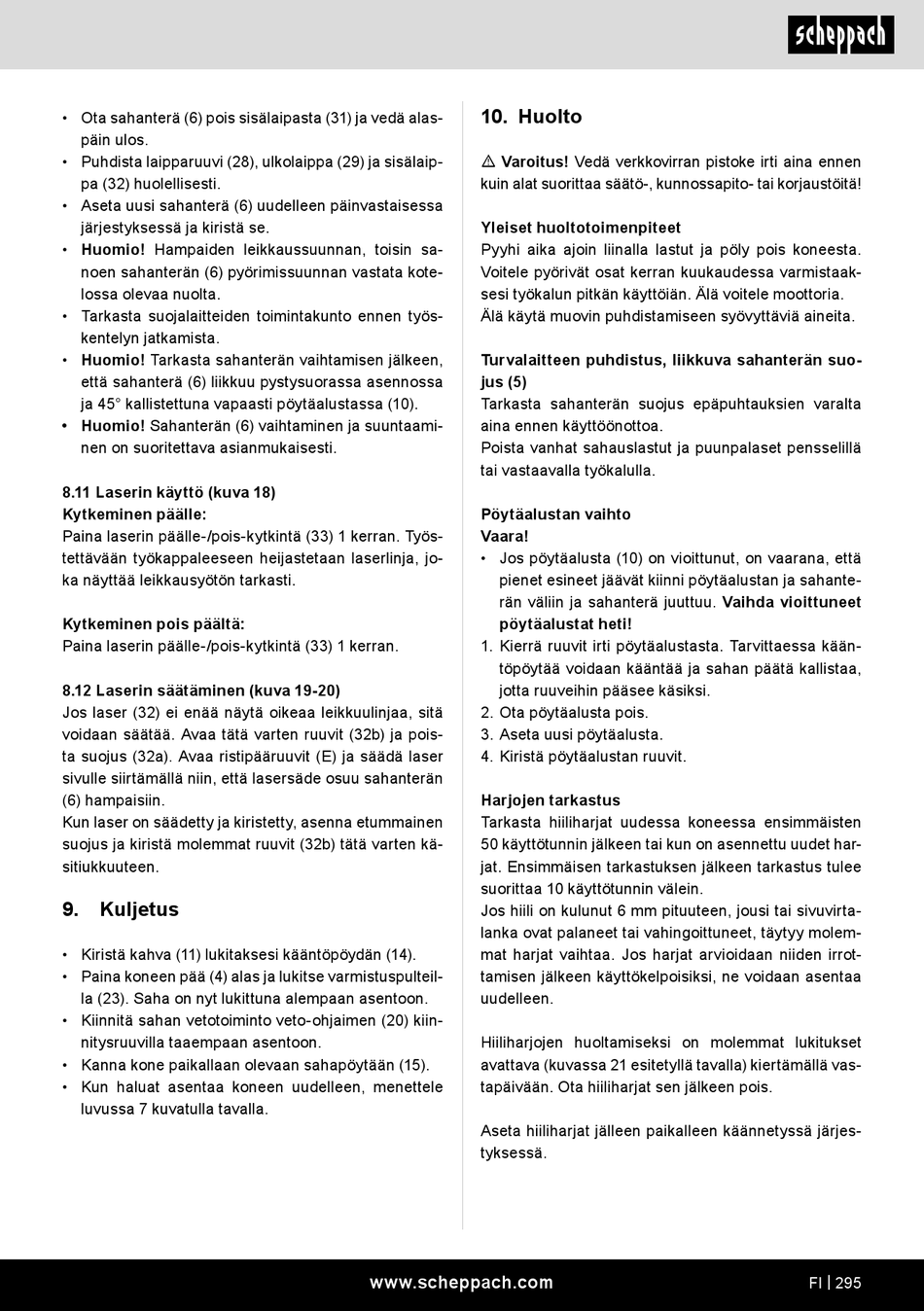

Scheppach HM216 Originalbetriebsanleitung Seite 295

• Ota sahanterä (6) pois sisälaipasta (31) ja vedä alas-
päin ulos.
• Puhdista laipparuuvi (28), ulkolaippa (29) ja sisälaip-
pa (32) huolellisesti.
• Aseta uusi sahanterä (6) uudelleen päinvastaisessa
järjestyksessä ja kiristä se.
• Huomio! Hampaiden leikkaussuunnan, toisin sa-
noen sahanterän (6) pyörimissuunnan vastata kote-
lossa olevaa nuolta.
• Tarkasta suojalaitteiden toimintakunto ennen työs-
kentelyn jatkamista.
• Huomio! Tarkasta sahanterän vaihtamisen jälkeen,
että sahanterä (6) liikkuu pystysuorassa asennossa
ja 45° kallistettuna vapaasti pöytäalustassa (10).
• Huomio! Sahanterän (6) vaihtaminen ja suuntaami-
nen on suoritettava asianmukaisesti.
8.11 Laserin käyttö (kuva 18)
Kytkeminen päälle:
Paina laserin päälle-/pois-kytkintä (33) 1 kerran. Työs-
tettävään työkappaleeseen heijastetaan laserlinja, jo-
ka näyttää leikkausyötön tarkasti.
Kytkeminen pois päältä:
Paina laserin päälle-/pois-kytkintä (33) 1 kerran.
8.12 Laserin säätäminen (kuva 19-20)
Jos laser (32) ei enää näytä oikeaa leikkuulinjaa, sitä
voidaan säätää. Avaa tätä varten ruuvit (32b) ja pois-
ta suojus (32a). Avaa ristipääruuvit (E) ja säädä laser
sivulle siirtämällä niin, että lasersäde osuu sahanterän
(6) hampaisiin.
Kun laser on säädetty ja kiristetty, asenna etummainen
suojus ja kiristä molemmat ruuvit (32b) tätä varten kä-
sitiukkuuteen.
9. Kuljetus
• Kiristä kahva (11) lukitaksesi kääntöpöydän (14).
• Paina koneen pää (4) alas ja lukitse varmistuspulteil-
la (23). Saha on nyt lukittuna alempaan asentoon.
• Kiinnitä sahan vetotoiminto veto-ohjaimen (20) kiin-
nitysruuvilla taaempaan asentoon.
• Kanna kone paikallaan olevaan sahapöytään (15).
• Kun haluat asentaa koneen uudelleen, menettele
luvussa 7 kuvatulla tavalla.
10. Huolto
m Varoitus! Vedä verkkovirran pistoke irti aina ennen
kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Voitele pyörivät osat kerran kuukaudessa varmistaak-
sesi työkalun pitkän käyttöiän. Älä voitele moottoria.
Älä käytä muovin puhdistamiseen syövyttäviä aineita.
Turvalaitteen puhdistus, liikkuva sahanterän suo-
jus (5)
Tarkasta sahanterän suojus epäpuhtauksien varalta
aina ennen käyttöönottoa.
Poista vanhat sahauslastut ja puunpalaset pensselillä
tai vastaavalla työkalulla.
Pöytäalustan vaihto
Vaara!
• Jos pöytäalusta (10) on vioittunut, on vaarana, että
pienet esineet jäävät kiinni pöytäalustan ja sahante-
rän väliin ja sahanterä juuttuu. Vaihda vioittuneet
pöytäalustat heti!
1. Kierrä ruuvit irti pöytäalustasta. Tarvittaessa kään-
töpöytää voidaan kääntää ja sahan päätä kallistaa,
jotta ruuveihin pääsee käsiksi.
2. Ota pöytäalusta pois.
3. Aseta uusi pöytäalusta.
4. Kiristä pöytäalustan ruuvit.
Harjojen tarkastus
Tarkasta hiiliharjat uudessa koneessa ensimmäisten
50 käyttötunnin jälkeen tai kun on asennettu uudet har-
jat. Ensimmäisen tarkastuksen jälkeen tarkastus tulee
suorittaa 10 käyttötunnin välein.
Jos hiili on kulunut 6 mm pituuteen, jousi tai sivuvirta-
lanka ovat palaneet tai vahingoittuneet, täytyy molem-
mat harjat vaihtaa. Jos harjat arvioidaan niiden irrot-
tamisen jälkeen käyttökelpoisiksi, ne voidaan asentaa
uudelleen.
Hiiliharjojen huoltamiseksi on molemmat lukitukset
avattava (kuvassa 21 esitetyllä tavalla) kiertämällä vas-
tapäivään. Ota hiiliharjat sen jälkeen pois.
Aseta hiiliharjat jälleen paikalleen käännetyssä järjes-
tyksessä.
