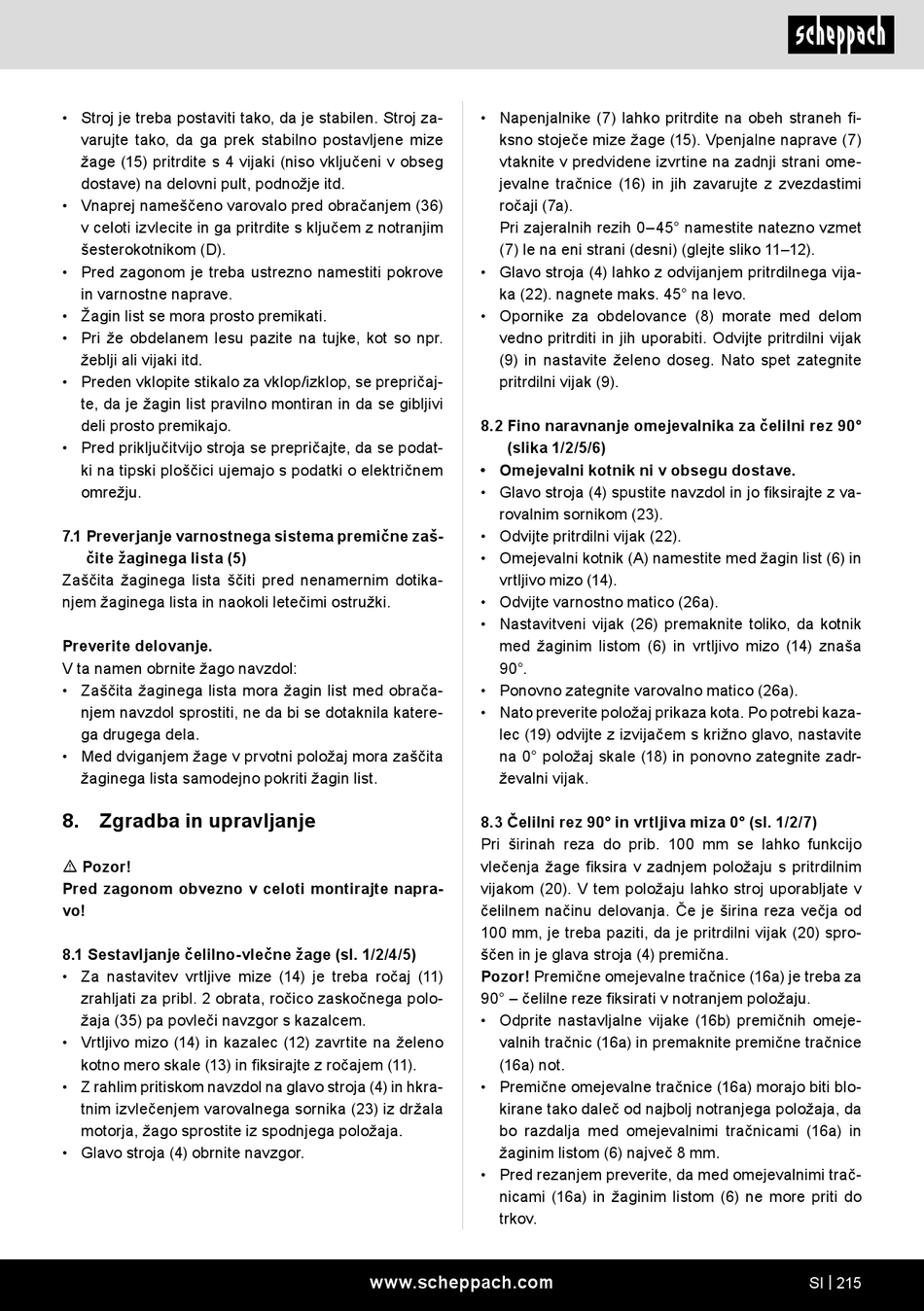

Scheppach HM216 Originalbetriebsanleitung Seite 215

• Stroj je treba postaviti tako, da je stabilen. Stroj za-
varujte tako, da ga prek stabilno postavljene mize
žage (15) pritrdite s 4 vijaki (niso vključeni v obseg
dostave) na delovni pult, podnožje itd.
• Vnaprej nameščeno varovalo pred obračanjem (36)
v celoti izvlecite in ga pritrdite s ključem z notranjim
šesterokotnikom (D).
• Pred zagonom je treba ustrezno namestiti pokrove
in varnostne naprave.
• Žagin list se mora prosto premikati.
• Pri že obdelanem lesu pazite na tujke, kot so npr.
žeblji ali vijaki itd.
• Preden vklopite stikalo za vklop/izklop, se prepričaj-
te, da je žagin list pravilno montiran in da se gibljivi
deli prosto premikajo.
• Pred priključitvijo stroja se prepričajte, da se podat-
ki na tipski ploščici ujemajo s podatki o električnem
omrežju.
7.1 Preverjanje varnostnega sistema premične zaš-
čite žaginega lista (5)
Zaščita žaginega lista ščiti pred nenamernim dotika-
njem žaginega lista in naokoli letečimi ostružki.
Preverite delovanje.
V ta namen obrnite žago navzdol:
• Zaščita žaginega lista mora žagin list med obrača-
njem navzdol sprostiti, ne da bi se dotaknila katere-
ga drugega dela.
• Med dviganjem žage v prvotni položaj mora zaščita
žaginega lista samodejno pokriti žagin list.
8. Zgradba in upravljanje
m Pozor!
Pred zagonom obvezno v celoti montirajte napra-
vo!
8.1 Sestavljanje čelilno-vlečne žage (sl. 1/2/4/5)
• Za nastavitev vrtljive mize (14) je treba ročaj (11)
zrahljati za pribl. 2 obrata, ročico zaskočnega polo-
žaja (35) pa povleči navzgor s kazalcem.
• Vrtljivo mizo (14) in kazalec (12) zavrtite na želeno
kotno mero skale (13) in fiksirajte z ročajem (11).
• Z rahlim pritiskom navzdol na glavo stroja (4) in hkra-
tnim izvlečenjem varovalnega sornika (23) iz držala
motorja, žago sprostite iz spodnjega položaja.
• Glavo stroja (4) obrnite navzgor.
• Napenjalnike (7) lahko pritrdite na obeh straneh fi-
ksno stoječe mize žage (15). Vpenjalne naprave (7)
vtaknite v predvidene izvrtine na zadnji strani ome-
jevalne tračnice (16) in jih zavarujte z zvezdastimi
ročaji (7a).
Pri zajeralnih rezih 0–45° namestite natezno vzmet
(7) le na eni strani (desni) (glejte sliko 11–12).
• Glavo stroja (4) lahko z odvijanjem pritrdilnega vija-
ka (22). nagnete maks. 45° na levo.
• Opornike za obdelovance (8) morate med delom
vedno pritrditi in jih uporabiti. Odvijte pritrdilni vijak
(9) in nastavite želeno doseg. Nato spet zategnite
pritrdilni vijak (9).
8.2 Fino naravnanje omejevalnika za čelilni rez 90°
(slika 1/2/5/6)
• Omejevalni kotnik ni v obsegu dostave.
• Glavo stroja (4) spustite navzdol in jo fiksirajte z va-
rovalnim sornikom (23).
• Odvijte pritrdilni vijak (22).
• Omejevalni kotnik (A) namestite med žagin list (6) in
vrtljivo mizo (14).
• Odvijte varnostno matico (26a).
• Nastavitveni vijak (26) premaknite toliko, da kotnik
med žaginim listom (6) in vrtljivo mizo (14) znaša
90°.
• Ponovno zategnite varovalno matico (26a).
• Nato preverite položaj prikaza kota. Po potrebi kaza-
lec (19) odvijte z izvijačem s križno glavo, nastavite
na 0° položaj skale (18) in ponovno zategnite zadr-
ževalni vijak.
8.3 Čelilni rez 90° in vrtljiva miza 0° (sl. 1/2/7)
Pri širinah reza do prib. 100 mm se lahko funkcijo
vlečenja žage fiksira v zadnjem položaju s pritrdilnim
vijakom (20). V tem položaju lahko stroj uporabljate v
čelilnem načinu delovanja. Če je širina reza večja od
100 mm, je treba paziti, da je pritrdilni vijak (20) spro-
ščen in je glava stroja (4) premična.
Pozor! Premične omejevalne tračnice (16a) je treba za
90° – čelilne reze fiksirati v notranjem položaju.
• Odprite nastavljalne vijake (16b) premičnih omeje-
valnih tračnic (16a) in premaknite premične tračnice
(16a) not.
• Premične omejevalne tračnice (16a) morajo biti blo-
kirane tako daleč od najbolj notranjega položaja, da
bo razdalja med omejevalnimi tračnicami (16a) in
žaginim listom (6) največ 8 mm.
• Pred rezanjem preverite, da med omejevalnimi trač-
nicami (16a) in žaginim listom (6) ne more priti do
trkov.
