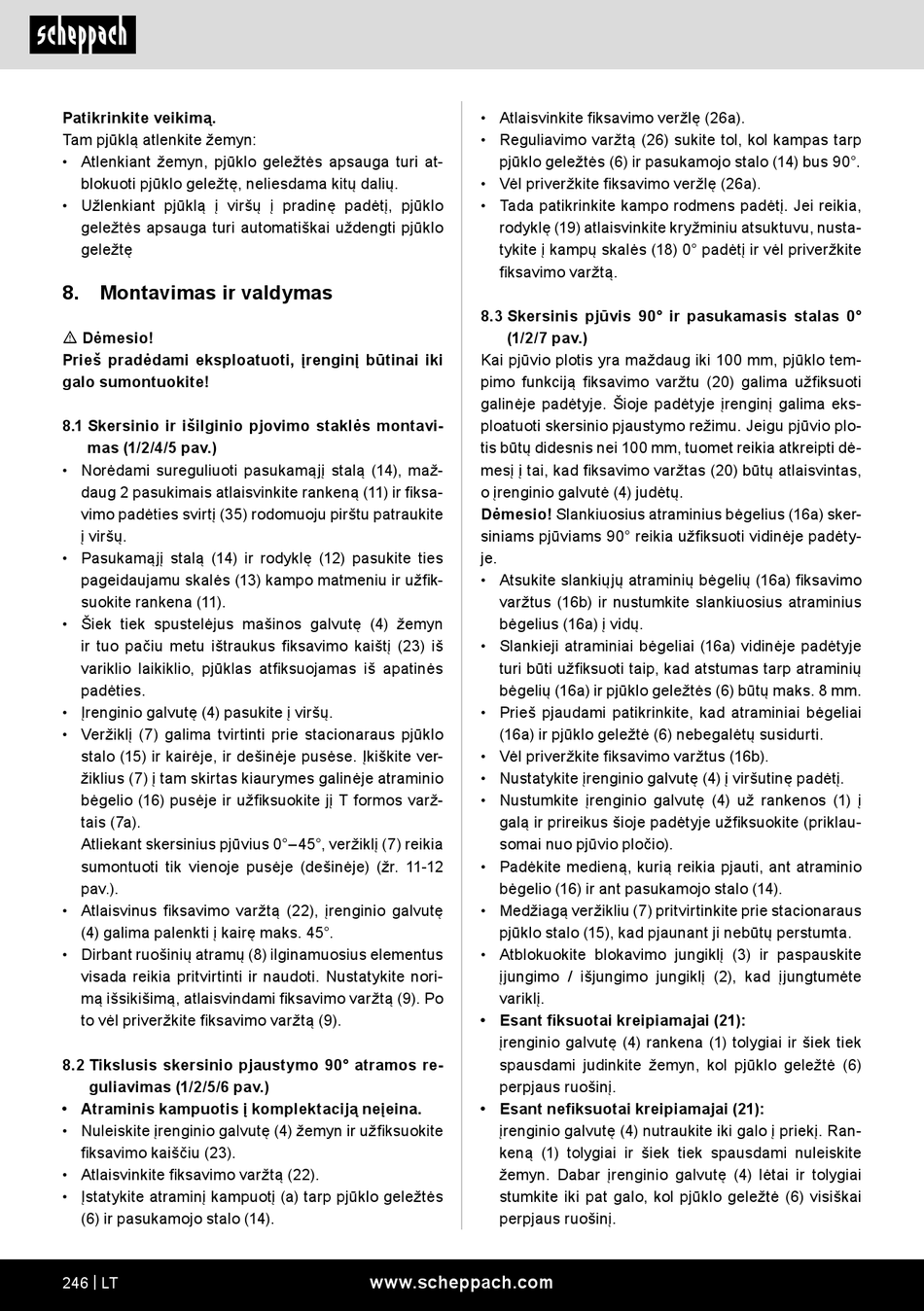

Patikrinkite veikimą.
Tam pjūklą atlenkite žemyn:
• Atlenkiant žemyn, pjūklo geležtės apsauga turi at-
blokuoti pjūklo geležtę, neliesdama kitų dalių.
• Užlenkiant pjūklą į viršų į pradinę padėtį, pjūklo
geležtės apsauga turi automatiškai uždengti pjūklo
geležtę
8. Montavimas ir valdymas
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
8.1 Skersinio ir išilginio pjovimo staklės montavi-
mas (1/2/4/5 pav.)
• Norėdami sureguliuoti pasukamąjį stalą (14), maž-
daug 2 pasukimais atlaisvinkite rankeną (11) ir fiksa-
vimo padėties svirtį (35) rodomuoju pirštu patraukite
į viršų.
• Pasukamąjį stalą (14) ir rodyklę (12) pasukite ties
pageidaujamu skalės (13) kampo matmeniu ir užfik-
suokite rankena (11).
• Šiek tiek spustelėjus mašinos galvutę (4) žemyn
ir tuo pačiu metu ištraukus fiksavimo kaištį (23) iš
variklio laikiklio, pjūklas atfiksuojamas iš apatinės
padėties.
• Įrenginio galvutę (4) pasukite į viršų.
• Veržiklį (7) galima tvirtinti prie stacionaraus pjūklo
stalo (15) ir kairėje, ir dešinėje pusėse. Įkiškite ver-
žiklius (7) į tam skirtas kiaurymes galinėje atraminio
bėgelio (16) pusėje ir užfiksuokite jį T formos varž-
tais (7a).
Atliekant skersinius pjūvius 0°–45°, veržiklį (7) reikia
sumontuoti tik vienoje pusėje (dešinėje) (žr. 11-12
pav.).
• Atlaisvinus fiksavimo varžtą (22), įrenginio galvutę
(4) galima palenkti į kairę maks. 45°.
• Dirbant ruošinių atramų (8) ilginamuosius elementus
visada reikia pritvirtinti ir naudoti. Nustatykite nori-
mą išsikišimą, atlaisvindami fiksavimo varžtą (9). Po
to vėl priveržkite fiksavimo varžtą (9).
8.2 Tikslusis skersinio pjaustymo 90° atramos re-
guliavimas (1/2/5/6 pav.)
• Atraminis kampuotis į komplektaciją neįeina.
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuokite
fiksavimo kaiščiu (23).
• Atlaisvinkite fiksavimo varžtą (22).
• Įstatykite atraminį kampuotį (a) tarp pjūklo geležtės
(6) ir pasukamojo stalo (14).
246 | LT
• Atlaisvinkite fiksavimo veržlę (26a).
• Reguliavimo varžtą (26) sukite tol, kol kampas tarp
pjūklo geležtės (6) ir pasukamojo stalo (14) bus 90°.
• Vėl priveržkite fiksavimo veržlę (26a).
• Tada patikrinkite kampo rodmens padėtį. Jei reikia,
rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nusta-
tykite į kampų skalės (18) 0° padėtį ir vėl priveržkite
fiksavimo varžtą.
8.3 Skersinis pjūvis 90° ir pasukamasis stalas 0°
(1/2/7 pav.)
Kai pjūvio plotis yra maždaug iki 100 mm, pjūklo tem-
pimo funkciją fiksavimo varžtu (20) galima užfiksuoti
galinėje padėtyje. Šioje padėtyje įrenginį galima eks-
ploatuoti skersinio pjaustymo režimu. Jeigu pjūvio plo-
tis būtų didesnis nei 100 mm, tuomet reikia atkreipti dė-
mesį į tai, kad fiksavimo varžtas (20) būtų atlaisvintas,
o įrenginio galvutė (4) judėtų.
Dėmesio! Slankiuosius atraminius bėgelius (16a) sker-
siniams pjūviams 90° reikia užfiksuoti vidinėje padėty-
je.
• Atsukite slankiųjų atraminių bėgelių (16a) fiksavimo
varžtus (16b) ir nustumkite slankiuosius atraminius
bėgelius (16a) į vidų.
• Slankieji atraminiai bėgeliai (16a) vidinėje padėtyje
turi būti užfiksuoti taip, kad atstumas tarp atraminių
bėgelių (16a) ir pjūklo geležtės (6) būtų maks. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminiai bėgeliai
(16a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtus (16b).
• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.
• Nustumkite įrenginio galvutę (4) už rankenos (1) į
galą ir prireikus šioje padėtyje užfiksuokite (priklau-
somai nuo pjūvio pločio).
• Padėkite medieną, kurią reikia pjauti, ant atraminio
bėgelio (16) ir ant pasukamojo stalo (14).
• Medžiagą veržikliu (7) pritvirtinkite prie stacionaraus
pjūklo stalo (15), kad pjaunant ji nebūtų perstumta.
• Atblokuokite blokavimo jungiklį (3) ir paspauskite
įjungimo / išjungimo jungiklį (2), kad įjungtumėte
variklį.
• Esant fiksuotai kreipiamajai (21):
įrenginio galvutę (4) rankena (1) tolygiai ir šiek tiek
spausdami judinkite žemyn, kol pjūklo geležtė (6)
perpjaus ruošinį.
• Esant nefiksuotai kreipiamajai (21):
įrenginio galvutę (4) nutraukite iki galo į priekį. Ran-
keną (1) tolygiai ir šiek tiek spausdami nuleiskite
žemyn. Dabar įrenginio galvutę (4) lėtai ir tolygiai
stumkite iki pat galo, kol pjūklo geležtė (6) visiškai
perpjaus ruošinį.
