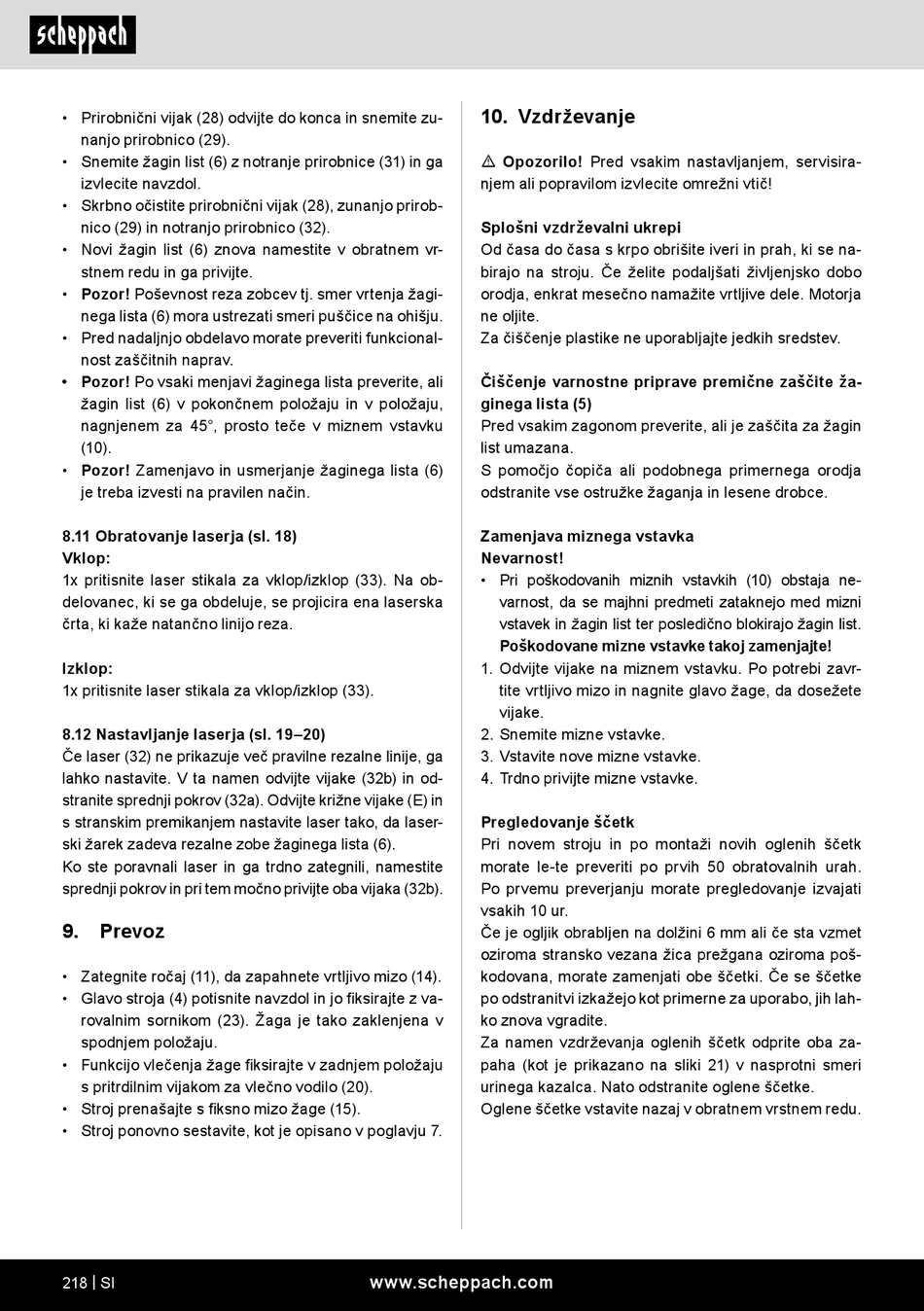

Scheppach HM216 Originalbetriebsanleitung Seite 218

• Prirobnični vijak (28) odvijte do konca in snemite zu-
nanjo prirobnico (29).
• Snemite žagin list (6) z notranje prirobnice (31) in ga
izvlecite navzdol.
• Skrbno očistite prirobnični vijak (28), zunanjo prirob-
nico (29) in notranjo prirobnico (32).
• Novi žagin list (6) znova namestite v obratnem vr-
stnem redu in ga privijte.
• Pozor! Poševnost reza zobcev tj. smer vrtenja žagi-
nega lista (6) mora ustrezati smeri puščice na ohišju.
• Pred nadaljnjo obdelavo morate preveriti funkcional-
nost zaščitnih naprav.
• Pozor! Po vsaki menjavi žaginega lista preverite, ali
žagin list (6) v pokončnem položaju in v položaju,
nagnjenem za 45°, prosto teče v miznem vstavku
(10).
• Pozor! Zamenjavo in usmerjanje žaginega lista (6)
je treba izvesti na pravilen način.
8.11 Obratovanje laserja (sl. 18)
Vklop:
1x pritisnite laser stikala za vklop/izklop (33). Na ob-
delovanec, ki se ga obdeluje, se projicira ena laserska
črta, ki kaže natančno linijo reza.
Izklop:
1x pritisnite laser stikala za vklop/izklop (33).
8.12 Nastavljanje laserja (sl. 19–20)
Če laser (32) ne prikazuje več pravilne rezalne linije, ga
lahko nastavite. V ta namen odvijte vijake (32b) in od-
stranite sprednji pokrov (32a). Odvijte križne vijake (E) in
s stranskim premikanjem nastavite laser tako, da laser-
ski žarek zadeva rezalne zobe žaginega lista (6).
Ko ste poravnali laser in ga trdno zategnili, namestite
sprednji pokrov in pri tem močno privijte oba vijaka (32b).
9. Prevoz
• Zategnite ročaj (11), da zapahnete vrtljivo mizo (14).
• Glavo stroja (4) potisnite navzdol in jo fiksirajte z va-
rovalnim sornikom (23). Žaga je tako zaklenjena v
spodnjem položaju.
• Funkcijo vlečenja žage fiksirajte v zadnjem položaju
s pritrdilnim vijakom za vlečno vodilo (20).
• Stroj prenašajte s fiksno mizo žage (15).
• Stroj ponovno sestavite, kot je opisano v poglavju 7.
218 | SI
10. Vzdrževanje
m Opozorilo! Pred vsakim nastavljanjem, servisira-
njem ali popravilom izvlecite omrežni vtič!
Splošni vzdrževalni ukrepi
Od časa do časa s krpo obrišite iveri in prah, ki se na-
birajo na stroju. Če želite podaljšati življenjsko dobo
orodja, enkrat mesečno namažite vrtljive dele. Motorja
ne oljite.
Za čiščenje plastike ne uporabljajte jedkih sredstev.
Čiščenje varnostne priprave premične zaščite ža-
ginega lista (5)
Pred vsakim zagonom preverite, ali je zaščita za žagin
list umazana.
S pomočjo čopiča ali podobnega primernega orodja
odstranite vse ostružke žaganja in lesene drobce.
Zamenjava miznega vstavka
Nevarnost!
• Pri poškodovanih miznih vstavkih (10) obstaja ne-
varnost, da se majhni predmeti zataknejo med mizni
vstavek in žagin list ter posledično blokirajo žagin list.
Poškodovane mizne vstavke takoj zamenjajte!
1. Odvijte vijake na miznem vstavku. Po potrebi zavr-
tite vrtljivo mizo in nagnite glavo žage, da dosežete
vijake.
2. Snemite mizne vstavke.
3. Vstavite nove mizne vstavke.
4. Trdno privijte mizne vstavke.
Pregledovanje ščetk
Pri novem stroju in po montaži novih oglenih ščetk
morate le-te preveriti po prvih 50 obratovalnih urah.
Po prvemu preverjanju morate pregledovanje izvajati
vsakih 10 ur.
Če je ogljik obrabljen na dolžini 6 mm ali če sta vzmet
oziroma stransko vezana žica prežgana oziroma poš-
kodovana, morate zamenjati obe ščetki. Če se ščetke
po odstranitvi izkažejo kot primerne za uporabo, jih lah-
ko znova vgradite.
Za namen vzdrževanja oglenih ščetk odprite oba za-
paha (kot je prikazano na sliki 21) v nasprotni smeri
urinega kazalca. Nato odstranite oglene ščetke.
Oglene ščetke vstavite nazaj v obratnem vrstnem redu.
