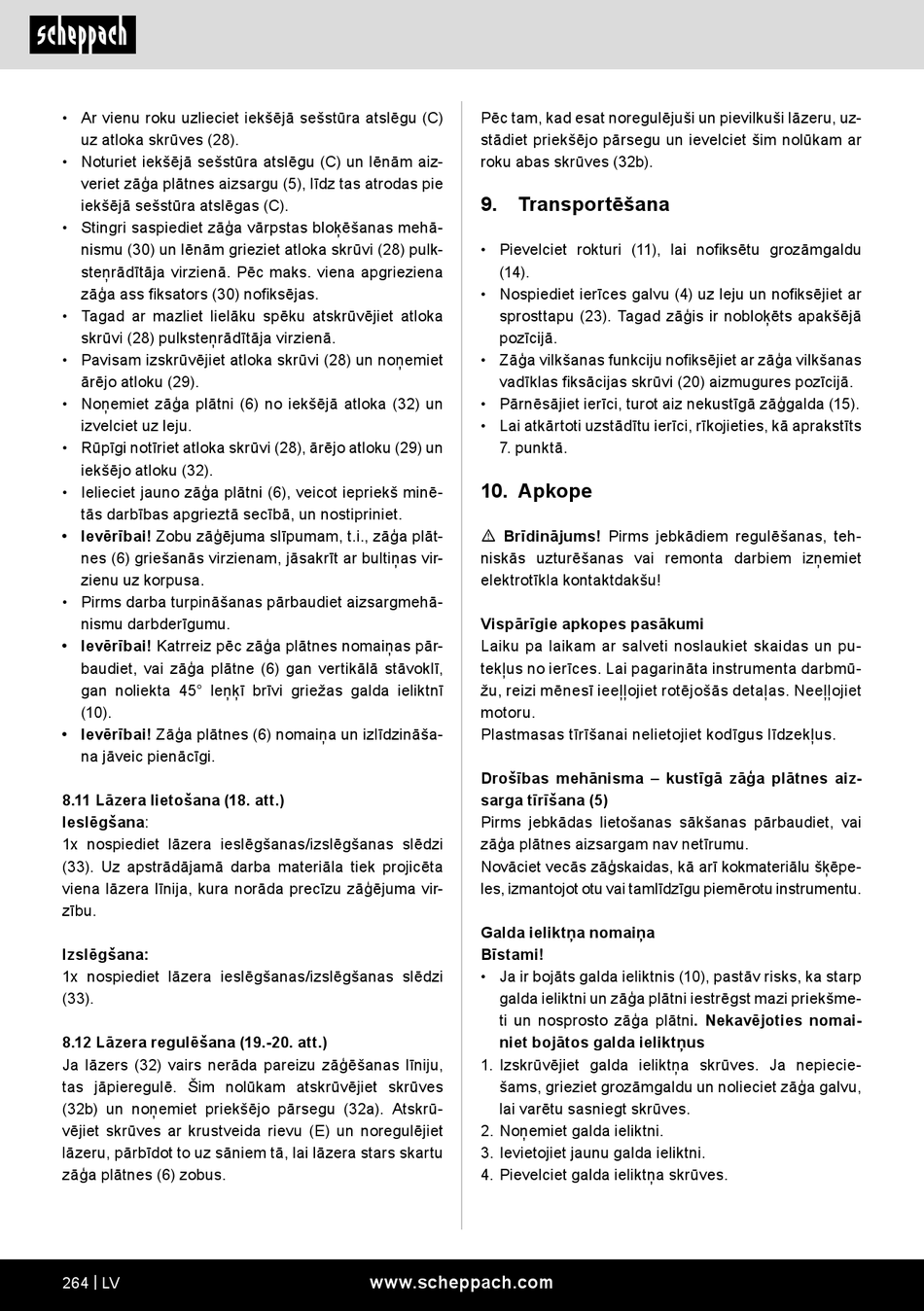

• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (C)
uz atloka skrūves (28).
• Noturiet iekšējā sešstūra atslēgu (C) un lēnām aiz-
veriet zāģa plātnes aizsargu (5), līdz tas atrodas pie
iekšējā sešstūra atslēgas (C).
• Stingri saspiediet zāģa vārpstas bloķēšanas mehā-
nismu (30) un lēnām grieziet atloka skrūvi (28) pulk-
steņrādītāja virzienā. Pēc maks. viena apgrieziena
zāģa ass fiksators (30) nofiksējas.
• Tagad ar mazliet lielāku spēku atskrūvējiet atloka
skrūvi (28) pulksteņrādītāja virzienā.
• Pavisam izskrūvējiet atloka skrūvi (28) un noņemiet
ārējo atloku (29).
• Noņemiet zāģa plātni (6) no iekšējā atloka (32) un
izvelciet uz leju.
• Rūpīgi notīriet atloka skrūvi (28), ārējo atloku (29) un
iekšējo atloku (32).
• Ielieciet jauno zāģa plātni (6), veicot iepriekš minē-
tās darbības apgrieztā secībā, un nostipriniet.
• Ievērībai! Zobu zāģējuma slīpumam, t.i., zāģa plāt-
nes (6) griešanās virzienam, jāsakrīt ar bultiņas vir-
zienu uz korpusa.
• Pirms darba turpināšanas pārbaudiet aizsargmehā-
nismu darbderīgumu.
• Ievērībai! Katrreiz pēc zāģa plātnes nomaiņas pār-
baudiet, vai zāģa plātne (6) gan vertikālā stāvoklī,
gan noliekta 45° leņķī brīvi griežas galda ieliktnī
(10).
• Ievērībai! Zāģa plātnes (6) nomaiņa un izlīdzināša-
na jāveic pienācīgi.
8.11 Lāzera lietošana (18. att.)
Ieslēgšana:
1x nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi
(33). Uz apstrādājamā darba materiāla tiek projicēta
viena lāzera līnija, kura norāda precīzu zāģējuma vir-
zību.
Izslēgšana:
1x nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi
(33).
8.12 Lāzera regulēšana (19.-20. att.)
Ja lāzers (32) vairs nerāda pareizu zāģēšanas līniju,
tas jāpieregulē. Šim nolūkam atskrūvējiet skrūves
(32b) un noņemiet priekšējo pārsegu (32a). Atskrū-
vējiet skrūves ar krustveida rievu (E) un noregulējiet
lāzeru, pārbīdot to uz sāniem tā, lai lāzera stars skartu
zāģa plātnes (6) zobus.
264 | LV
Pēc tam, kad esat noregulējuši un pievilkuši lāzeru, uz-
stādiet priekšējo pārsegu un ievelciet šim nolūkam ar
roku abas skrūves (32b).
9. Transportēšana
• Pievelciet rokturi (11), lai nofiksētu grozāmgaldu
(14).
• Nospiediet ierīces galvu (4) uz leju un nofiksējiet ar
sprosttapu (23). Tagad zāģis ir nobloķēts apakšējā
pozīcijā.
• Zāģa vilkšanas funkciju nofiksējiet ar zāģa vilkšanas
vadīklas fiksācijas skrūvi (20) aizmugures pozīcijā.
• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (15).
• Lai atkārtoti uzstādītu ierīci, rīkojieties, kā aprakstīts
7. punktā.
10. Apkope
m Brīdinājums! Pirms jebkādiem regulēšanas, teh-
niskās uzturēšanas vai remonta darbiem izņemiet
elektrotīkla kontaktdakšu!
Vispārīgie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un pu-
tekļus no ierīces. Lai pagarināta instrumenta darbmū-
žu, reizi mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet
motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.
Drošības mehānisma – kustīgā zāģa plātnes aiz-
sarga tīrīšana (5)
Pirms jebkādas lietošanas sākšanas pārbaudiet, vai
zāģa plātnes aizsargam nav netīrumu.
Novāciet vecās zāģskaidas, kā arī kokmateriālu šķēpe-
les, izmantojot otu vai tamlīdzīgu piemērotu instrumentu.
Galda ieliktņa nomaiņa
Bīstami!
• Ja ir bojāts galda ieliktnis (10), pastāv risks, ka starp
galda ieliktni un zāģa plātni iestrēgst mazi priekšme-
ti un nosprosto zāģa plātni. Nekavējoties nomai-
niet bojātos galda ieliktņus
1. Izskrūvējiet galda ieliktņa skrūves. Ja nepiecie-
šams, grieziet grozāmgaldu un nolieciet zāģa galvu,
lai varētu sasniegt skrūves.
2. Noņemiet galda ieliktni.
3. Ievietojiet jaunu galda ieliktni.
4. Pievelciet galda ieliktņa skrūves.
