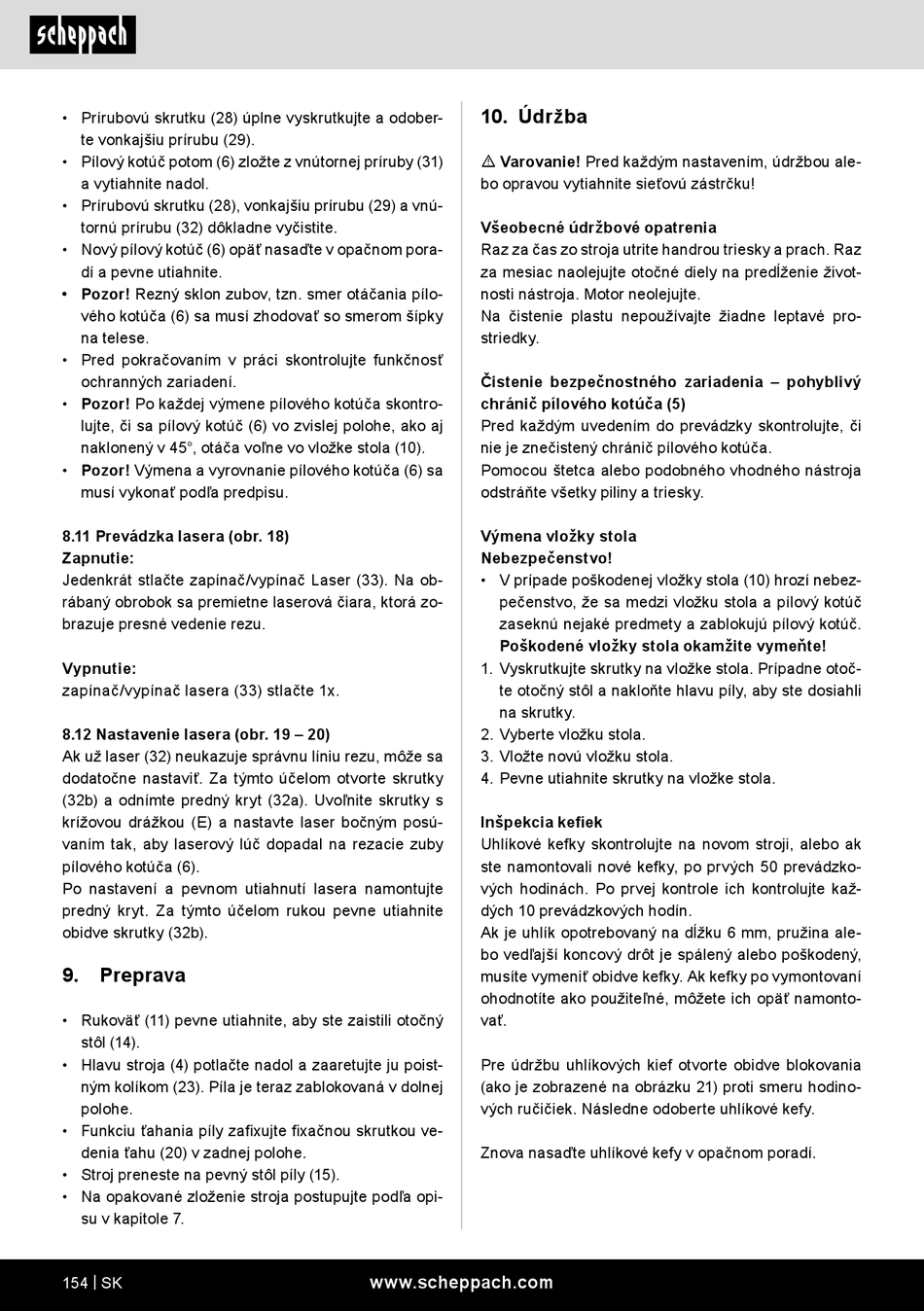

Scheppach HM216 Originalbetriebsanleitung Seite 154

• Prírubovú skrutku (28) úplne vyskrutkujte a odober-
te vonkajšiu prírubu (29).
• Pílový kotúč potom (6) zložte z vnútornej príruby (31)
a vytiahnite nadol.
• Prírubovú skrutku (28), vonkajšiu prírubu (29) a vnú-
tornú prírubu (32) dôkladne vyčistite.
• Nový pílový kotúč (6) opäť nasaďte v opačnom pora-
dí a pevne utiahnite.
• Pozor! Rezný sklon zubov, tzn. smer otáčania pílo-
vého kotúča (6) sa musí zhodovať so smerom šípky
na telese.
• Pred pokračovaním v práci skontrolujte funkčnosť
ochranných zariadení.
• Pozor! Po každej výmene pílového kotúča skontro-
lujte, či sa pílový kotúč (6) vo zvislej polohe, ako aj
naklonený v 45°, otáča voľne vo vložke stola (10).
• Pozor! Výmena a vyrovnanie pílového kotúča (6) sa
musí vykonať podľa predpisu.
8.11 Prevádzka lasera (obr. 18)
Zapnutie:
Jedenkrát stlačte zapínač/vypínač Laser (33). Na ob-
rábaný obrobok sa premietne laserová čiara, ktorá zo-
brazuje presné vedenie rezu.
Vypnutie:
zapínač/vypínač lasera (33) stlačte 1x.
8.12 Nastavenie lasera (obr. 19 – 20)
Ak už laser (32) neukazuje správnu líniu rezu, môže sa
dodatočne nastaviť. Za týmto účelom otvorte skrutky
(32b) a odnímte predný kryt (32a). Uvoľnite skrutky s
krížovou drážkou (E) a nastavte laser bočným posú-
vaním tak, aby laserový lúč dopadal na rezacie zuby
pílového kotúča (6).
Po nastavení a pevnom utiahnutí lasera namontujte
predný kryt. Za týmto účelom rukou pevne utiahnite
obidve skrutky (32b).
9. Preprava
• Rukoväť (11) pevne utiahnite, aby ste zaistili otočný
stôl (14).
• Hlavu stroja (4) potlačte nadol a zaaretujte ju poist-
ným kolíkom (23). Píla je teraz zablokovaná v dolnej
polohe.
• Funkciu ťahania píly zafixujte fixačnou skrutkou ve-
denia ťahu (20) v zadnej polohe.
• Stroj preneste na pevný stôl píly (15).
• Na opakované zloženie stroja postupujte podľa opi-
su v kapitole 7.
154 | SK
10. Údržba
m Varovanie! Pred každým nastavením, údržbou ale-
bo opravou vytiahnite sieťovú zástrčku!
Všeobecné údržbové opatrenia
Raz za čas zo stroja utrite handrou triesky a prach. Raz
za mesiac naolejujte otočné diely na predĺženie život-
nosti nástroja. Motor neolejujte.
Na čistenie plastu nepoužívajte žiadne leptavé pro-
striedky.
Čistenie bezpečnostného zariadenia – pohyblivý
chránič pílového kotúča (5)
Pred každým uvedením do prevádzky skontrolujte, či
nie je znečistený chránič pílového kotúča.
Pomocou štetca alebo podobného vhodného nástroja
odstráňte všetky piliny a triesky.
Výmena vložky stola
Nebezpečenstvo!
• V prípade poškodenej vložky stola (10) hrozí nebez-
pečenstvo, že sa medzi vložku stola a pílový kotúč
zaseknú nejaké predmety a zablokujú pílový kotúč.
Poškodené vložky stola okamžite vymeňte!
1. Vyskrutkujte skrutky na vložke stola. Prípadne otoč-
te otočný stôl a nakloňte hlavu píly, aby ste dosiahli
na skrutky.
2. Vyberte vložku stola.
3. Vložte novú vložku stola.
4. Pevne utiahnite skrutky na vložke stola.
Inšpekcia kefiek
Uhlíkové kefky skontrolujte na novom stroji, alebo ak
ste namontovali nové kefky, po prvých 50 prevádzko-
vých hodinách. Po prvej kontrole ich kontrolujte kaž-
dých 10 prevádzkových hodín.
Ak je uhlík opotrebovaný na dĺžku 6 mm, pružina ale-
bo vedľajší koncový drôt je spálený alebo poškodený,
musíte vymeniť obidve kefky. Ak kefky po vymontovaní
ohodnotíte ako použiteľné, môžete ich opäť namonto-
vať.
Pre údržbu uhlíkových kief otvorte obidve blokovania
(ako je zobrazené na obrázku 21) proti smeru hodino-
vých ručičiek. Následne odoberte uhlíkové kefy.
Znova nasaďte uhlíkové kefy v opačnom poradí.
