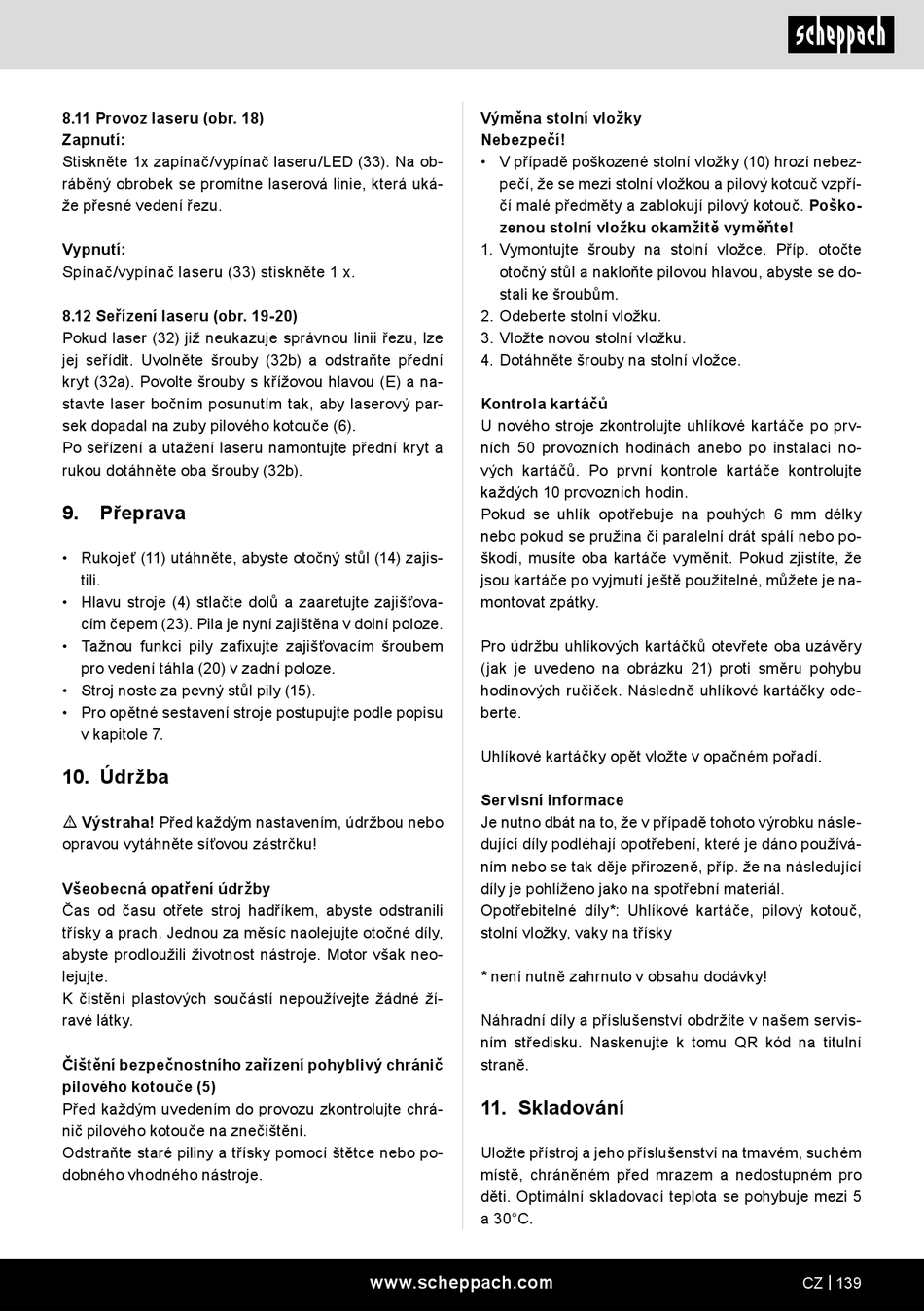

Scheppach HM216 Originalbetriebsanleitung Seite 139

8.11 Provoz laseru (obr. 18)
Zapnutí:
Stiskněte 1x zapínač/vypínač laseru/LED (33). Na ob-
ráběný obrobek se promítne laserová linie, která uká-
že přesné vedení řezu.
Vypnutí:
Spínač/vypínač laseru (33) stiskněte 1 x.
8.12 Seřízení laseru (obr. 19-20)
Pokud laser (32) již neukazuje správnou linii řezu, lze
jej seřídit. Uvolněte šrouby (32b) a odstraňte přední
kryt (32a). Povolte šrouby s křížovou hlavou (E) a na-
stavte laser bočním posunutím tak, aby laserový par-
sek dopadal na zuby pilového kotouče (6).
Po seřízení a utažení laseru namontujte přední kryt a
rukou dotáhněte oba šrouby (32b).
9. Přeprava
• Rukojeť (11) utáhněte, abyste otočný stůl (14) zajis-
tili.
• Hlavu stroje (4) stlačte dolů a zaaretujte zajišťova-
cím čepem (23). Pila je nyní zajištěna v dolní poloze.
• Tažnou funkci pily zafixujte zajišťovacím šroubem
pro vedení táhla (20) v zadní poloze.
• Stroj noste za pevný stůl pily (15).
• Pro opětné sestavení stroje postupujte podle popisu
v kapitole 7.
10. Údržba
m Výstraha! Před každým nastavením, údržbou nebo
opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstranili
třísky a prach. Jednou za měsíc naolejujte otočné díly,
abyste prodloužili životnost nástroje. Motor však neo-
lejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Čištění bezpečnostního zařízení pohyblivý chránič
pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte chrá-
nič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo po-
dobného vhodného nástroje.
Výměna stolní vložky
Nebezpečí!
• V případě poškozené stolní vložky (10) hrozí nebez-
pečí, že se mezi stolní vložkou a pilový kotouč vzpří-
čí malé předměty a zablokují pilový kotouč. Poško-
zenou stolní vložku okamžitě vyměňte!
1. Vymontujte šrouby na stolní vložce. Příp. otočte
otočný stůl a nakloňte pilovou hlavou, abyste se do-
stali ke šroubům.
2. Odeberte stolní vložku.
3. Vložte novou stolní vložku.
4. Dotáhněte šrouby na stolní vložce.
Kontrola kartáčů
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo po-
škodí, musíte oba kartáče vyměnit. Pokud zjistíte, že
jsou kartáče po vyjmutí ještě použitelné, můžete je na-
montovat zpátky.
Pro údržbu uhlíkových kartáčků otevřete oba uzávěry
(jak je uvedeno na obrázku 21) proti směru pohybu
hodinových ručiček. Následně uhlíkové kartáčky ode-
berte.
Uhlíkové kartáčky opět vložte v opačném pořadí.
Servisní informace
Je nutno dbát na to, že v případě tohoto výrobku násle-
dující díly podléhají opotřebení, které je dáno používá-
ním nebo se tak děje přirozeně, příp. že na následující
díly je pohlíženo jako na spotřební materiál.
Opotřebitelné díly*: Uhlíkové kartáče, pilový kotouč,
stolní vložky, vaky na třísky
* není nutně zahrnuto v obsahu dodávky!
Náhradní díly a příslušenství obdržíte v našem servis-
ním středisku. Naskenujte k tomu QR kód na titulní
straně.
11. Skladování
Uložte přístroj a jeho příslušenství na tmavém, suchém
místě, chráněném před mrazem a nedostupném pro
děti. Optimální skladovací teplota se pohybuje mezi 5
a 30°C.
