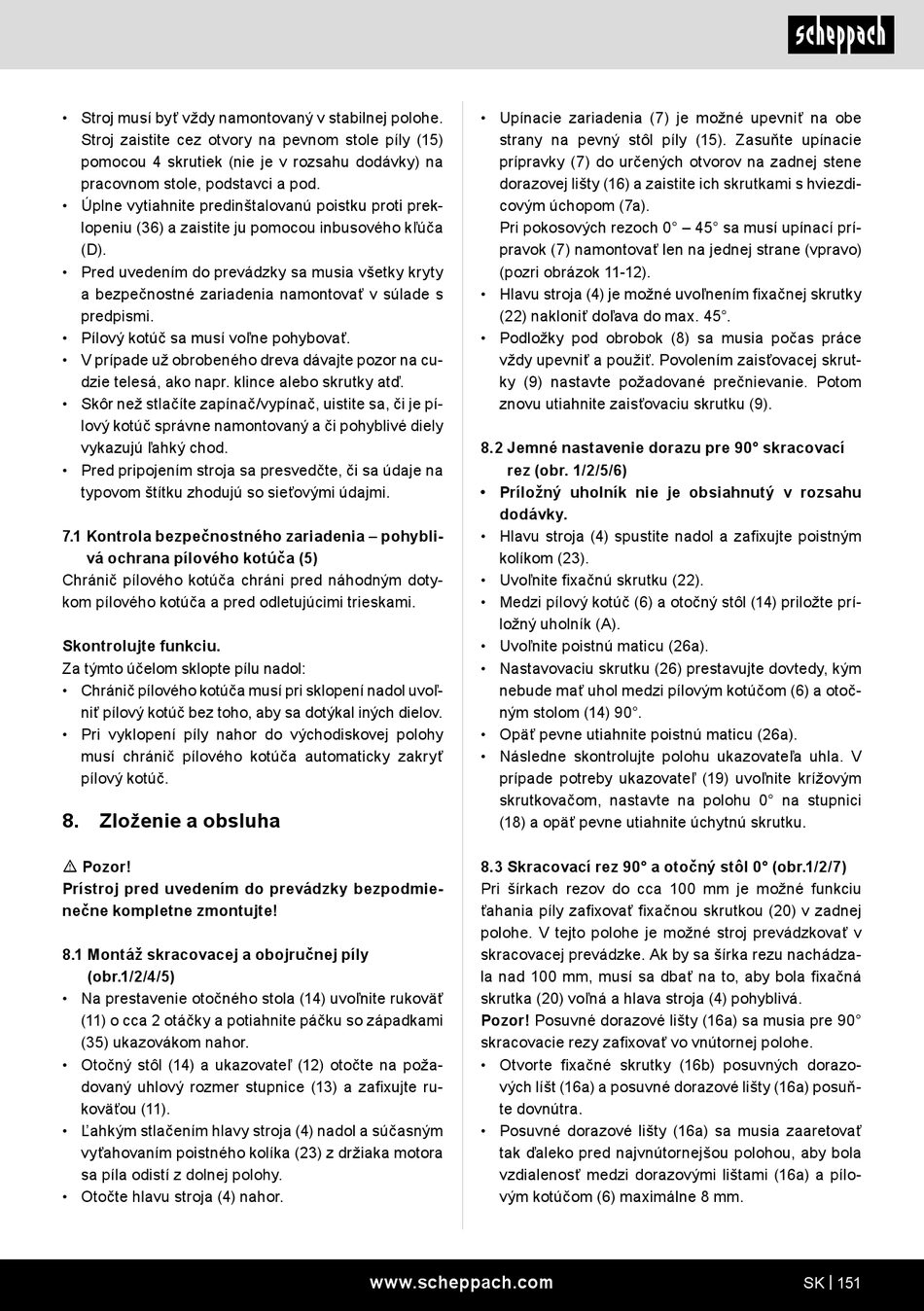

• Stroj musí byť vždy namontovaný v stabilnej polohe.
Stroj zaistite cez otvory na pevnom stole píly (15)
pomocou 4 skrutiek (nie je v rozsahu dodávky) na
pracovnom stole, podstavci a pod.
• Úplne vytiahnite predinštalovanú poistku proti prek-
lopeniu (36) a zaistite ju pomocou inbusového kľúča
(D).
• Pred uvedením do prevádzky sa musia všetky kryty
a bezpečnostné zariadenia namontovať v súlade s
predpismi.
• Pílový kotúč sa musí voľne pohybovať.
• V prípade už obrobeného dreva dávajte pozor na cu-
dzie telesá, ako napr. klince alebo skrutky atď.
• Skôr než stlačíte zapínač/vypínač, uistite sa, či je pí-
lový kotúč správne namontovaný a či pohyblivé diely
vykazujú ľahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje na
typovom štítku zhodujú so sieťovými údajmi.
7.1 Kontrola bezpečnostného zariadenia – pohybli-
vá ochrana pílového kotúča (5)
Chránič pílového kotúča chráni pred náhodným doty-
kom pílového kotúča a pred odletujúcimi trieskami.
Skontrolujte funkciu.
Za týmto účelom sklopte pílu nadol:
• Chránič pílového kotúča musí pri sklopení nadol uvoľ-
niť pílový kotúč bez toho, aby sa dotýkal iných dielov.
• Pri vyklopení píly nahor do východiskovej polohy
musí chránič pílového kotúča automaticky zakryť
pílový kotúč.
8. Zloženie a obsluha
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
8.1 Montáž skracovacej a obojručnej píly
(obr.1/2/4/5)
• Na prestavenie otočného stola (14) uvoľnite rukoväť
(11) o cca 2 otáčky a potiahnite páčku so západkami
(35) ukazovákom nahor.
• Otočný stôl (14) a ukazovateľ (12) otočte na poža-
dovaný uhlový rozmer stupnice (13) a zafixujte ru-
koväťou (11).
• Ľahkým stlačením hlavy stroja (4) nadol a súčasným
vyťahovaním poistného kolíka (23) z držiaka motora
sa píla odistí z dolnej polohy.
• Otočte hlavu stroja (4) nahor.
• Upínacie zariadenia (7) je možné upevniť na obe
strany na pevný stôl píly (15). Zasuňte upínacie
prípravky (7) do určených otvorov na zadnej stene
dorazovej lišty (16) a zaistite ich skrutkami s hviezdi-
covým úchopom (7a).
Pri pokosových rezoch 0° – 45° sa musí upínací prí-
pravok (7) namontovať len na jednej strane (vpravo)
(pozri obrázok 11-12).
• Hlavu stroja (4) je možné uvoľnením fixačnej skrutky
(22) nakloniť doľava do max. 45°.
• Podložky pod obrobok (8) sa musia počas práce
vždy upevniť a použiť. Povolením zaisťovacej skrut-
ky (9) nastavte požadované prečnievanie. Potom
znovu utiahnite zaisťovaciu skrutku (9).
8.2 Jemné nastavenie dorazu pre 90° skracovací
rez (obr. 1/2/5/6)
• Príložný uholník nie je obsiahnutý v rozsahu
dodávky.
• Hlavu stroja (4) spustite nadol a zafixujte poistným
kolíkom (23).
• Uvoľnite fixačnú skrutku (22).
• Medzi pílový kotúč (6) a otočný stôl (14) priložte prí-
ložný uholník (A).
• Uvoľnite poistnú maticu (26a).
• Nastavovaciu skrutku (26) prestavujte dovtedy, kým
nebude mať uhol medzi pílovým kotúčom (6) a otoč-
ným stolom (14) 90°.
• Opäť pevne utiahnite poistnú maticu (26a).
• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (19) uvoľnite krížovým
skrutkovačom, nastavte na polohu 0° na stupnici
(18) a opäť pevne utiahnite úchytnú skrutku.
8.3 Skracovací rez 90° a otočný stôl 0° (obr.1/2/7)
Pri šírkach rezov do cca 100 mm je možné funkciu
ťahania píly zafixovať fixačnou skrutkou (20) v zadnej
polohe. V tejto polohe je možné stroj prevádzkovať v
skracovacej prevádzke. Ak by sa šírka rezu nachádza-
la nad 100 mm, musí sa dbať na to, aby bola fixačná
skrutka (20) voľná a hlava stroja (4) pohyblivá.
Pozor! Posuvné dorazové lišty (16a) sa musia pre 90°
skracovacie rezy zafixovať vo vnútornej polohe.
• Otvorte fixačné skrutky (16b) posuvných dorazo-
vých líšt (16a) a posuvné dorazové lišty (16a) posuň-
te dovnútra.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) maximálne 8 mm.
www.scheppach.com
SK | 151
