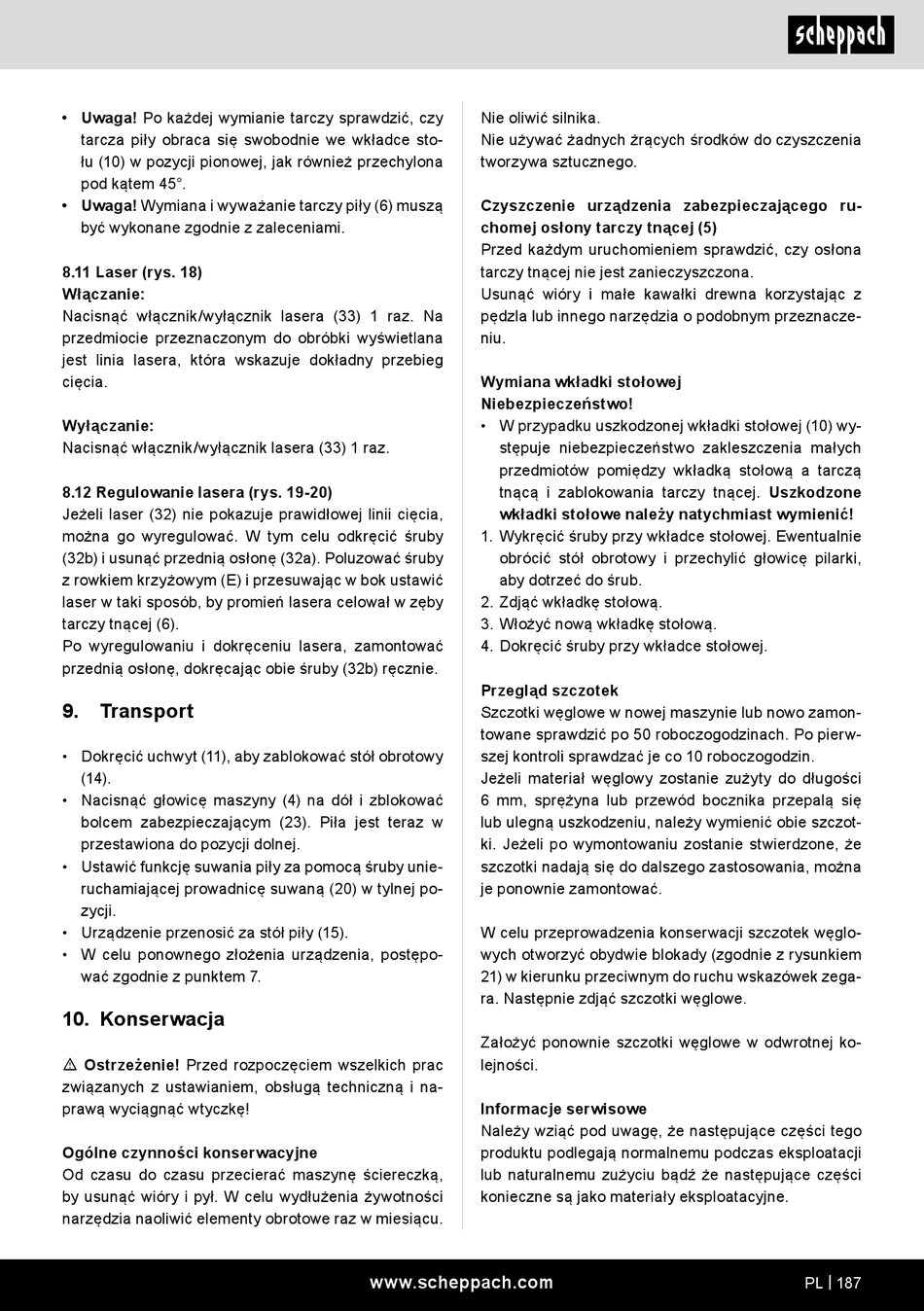

Scheppach HM216 Originalbetriebsanleitung Seite 187

• Uwaga! Po każdej wymianie tarczy sprawdzić, czy
tarcza piły obraca się swobodnie we wkładce sto-
łu (10) w pozycji pionowej, jak również przechylona
pod kątem 45°.
• Uwaga! Wymiana i wyważanie tarczy piły (6) muszą
być wykonane zgodnie z zaleceniami.
8.11 Laser (rys. 18)
Włączanie:
Nacisnąć włącznik/wyłącznik lasera (33) 1 raz. Na
przedmiocie przeznaczonym do obróbki wyświetlana
jest linia lasera, która wskazuje dokładny przebieg
cięcia.
Wyłączanie:
Nacisnąć włącznik/wyłącznik lasera (33) 1 raz.
8.12 Regulowanie lasera (rys. 19-20)
Jeżeli laser (32) nie pokazuje prawidłowej linii cięcia,
można go wyregulować. W tym celu odkręcić śruby
(32b) i usunąć przednią osłonę (32a). Poluzować śruby
z rowkiem krzyżowym (E) i przesuwając w bok ustawić
laser w taki sposób, by promień lasera celował w zęby
tarczy tnącej (6).
Po wyregulowaniu i dokręceniu lasera, zamontować
przednią osłonę, dokręcając obie śruby (32b) ręcznie.
9. Transport
• Dokręcić uchwyt (11), aby zablokować stół obrotowy
(14).
• Nacisnąć głowicę maszyny (4) na dół i zblokować
bolcem zabezpieczającym (23). Piła jest teraz w
przestawiona do pozycji dolnej.
• Ustawić funkcję suwania piły za pomocą śruby unie-
ruchamiającej prowadnicę suwaną (20) w tylnej po-
zycji.
• Urządzenie przenosić za stół piły (15).
• W celu ponownego złożenia urządzenia, postępo-
wać zgodnie z punktem 7.
10. Konserwacja
m Ostrzeżenie! Przed rozpoczęciem wszelkich prac
związanych z ustawianiem, obsługą techniczną i na-
prawą wyciągnąć wtyczkę!
Ogólne czynności konserwacyjne
Od czasu do czasu przecierać maszynę ściereczką,
by usunąć wióry i pył. W celu wydłużenia żywotności
narzędzia naoliwić elementy obrotowe raz w miesiącu.
Nie oliwić silnika.
Nie używać żadnych żrących środków do czyszczenia
tworzywa sztucznego.
Czyszczenie urządzenia zabezpieczającego ru-
chomej osłony tarczy tnącej (5)
Przed każdym uruchomieniem sprawdzić, czy osłona
tarczy tnącej nie jest zanieczyszczona.
Usunąć wióry i małe kawałki drewna korzystając z
pędzla lub innego narzędzia o podobnym przeznacze-
niu.
Wymiana wkładki stołowej
Niebezpieczeństwo!
• W przypadku uszkodzonej wkładki stołowej (10) wy-
stępuje niebezpieczeństwo zakleszczenia małych
przedmiotów pomiędzy wkładką stołową a tarczą
tnącą i zablokowania tarczy tnącej. Uszkodzone
wkładki stołowe należy natychmiast wymienić!
1. Wykręcić śruby przy wkładce stołowej. Ewentualnie
obrócić stół obrotowy i przechylić głowicę pilarki,
aby dotrzeć do śrub.
2. Zdjąć wkładkę stołową.
3. Włożyć nową wkładkę stołową.
4. Dokręcić śruby przy wkładce stołowej.
Przegląd szczotek
Szczotki węglowe w nowej maszynie lub nowo zamon-
towane sprawdzić po 50 roboczogodzinach. Po pierw-
szej kontroli sprawdzać je co 10 roboczogodzin.
Jeżeli materiał węglowy zostanie zużyty do długości
6 mm, sprężyna lub przewód bocznika przepalą się
lub ulegną uszkodzeniu, należy wymienić obie szczot-
ki. Jeżeli po wymontowaniu zostanie stwierdzone, że
szczotki nadają się do dalszego zastosowania, można
je ponownie zamontować.
W celu przeprowadzenia konserwacji szczotek węglo-
wych otworzyć obydwie blokady (zgodnie z rysunkiem
21) w kierunku przeciwnym do ruchu wskazówek zega-
ra. Następnie zdjąć szczotki węglowe.
Założyć ponownie szczotki węglowe w odwrotnej ko-
lejności.
Informacje serwisowe
Należy wziąć pod uwagę, że następujące części tego
produktu podlegają normalnemu podczas eksploatacji
lub naturalnemu zużyciu bądź że następujące części
konieczne są jako materiały eksploatacyjne.
