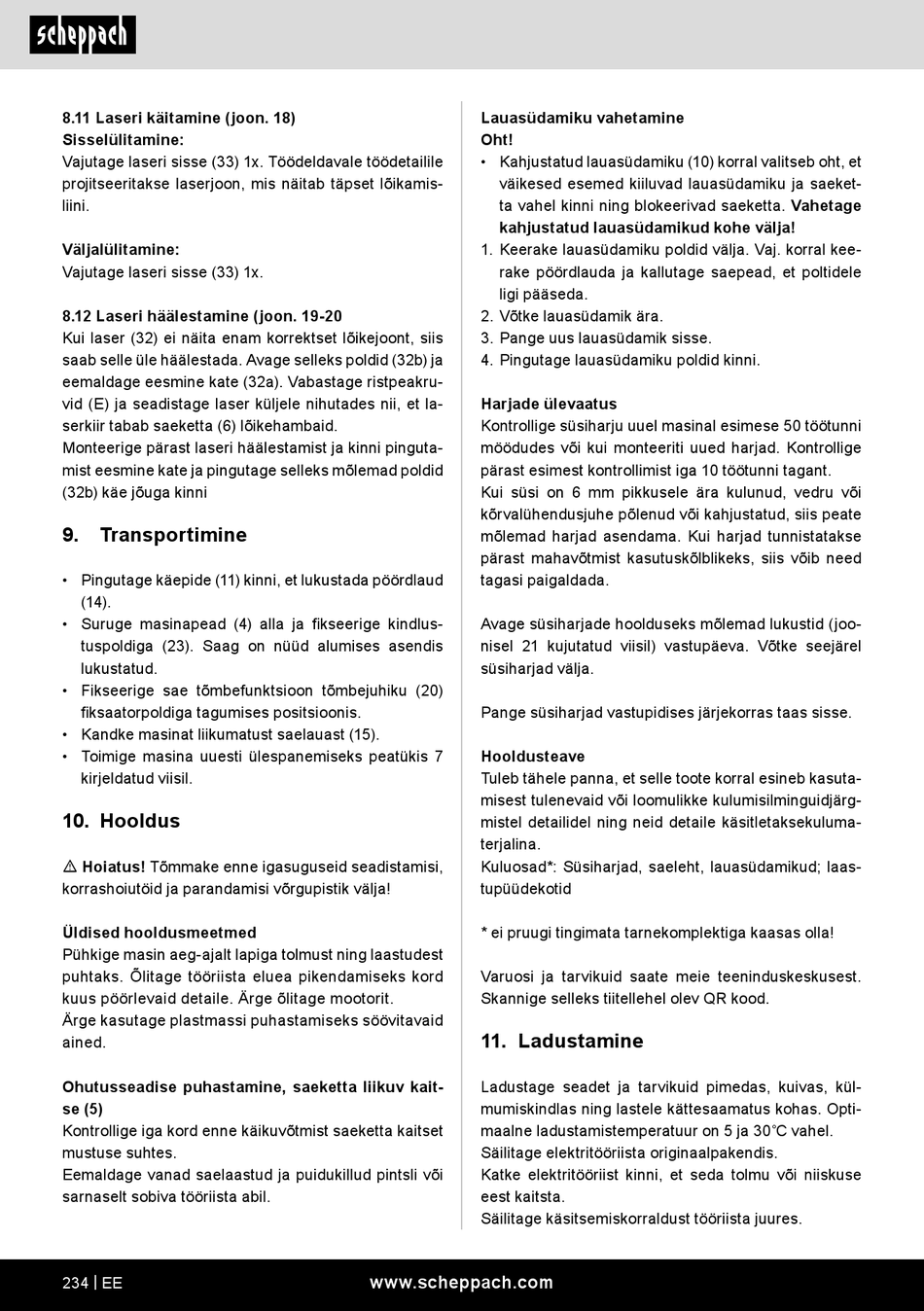

8.11 Laseri käitamine (joon. 18)
Sisselülitamine:
Vajutage laseri sisse (33) 1x. Töödeldavale töödetailile
projitseeritakse laserjoon, mis näitab täpset lõikamis-
liini.
Väljalülitamine:
Vajutage laseri sisse (33) 1x.
8.12 Laseri häälestamine (joon. 19-20
Kui laser (32) ei näita enam korrektset lõikejoont, siis
saab selle üle häälestada. Avage selleks poldid (32b) ja
eemaldage eesmine kate (32a). Vabastage ristpeakru-
vid (E) ja seadistage laser küljele nihutades nii, et la-
serkiir tabab saeketta (6) lõikehambaid.
Monteerige pärast laseri häälestamist ja kinni pinguta-
mist eesmine kate ja pingutage selleks mõlemad poldid
(32b) käe jõuga kinni
9. Transportimine
• Pingutage käepide (11) kinni, et lukustada pöördlaud
(14).
• Suruge masinapead (4) alla ja fikseerige kindlus-
tuspoldiga (23). Saag on nüüd alumises asendis
lukustatud.
• Fikseerige sae tõmbefunktsioon tõmbejuhiku (20)
fiksaatorpoldiga tagumises positsioonis.
• Kandke masinat liikumatust saelauast (15).
• Toimige masina uuesti ülespanemiseks peatükis 7
kirjeldatud viisil.
10. Hooldus
m Hoiatus! Tõmmake enne igasuguseid seadistamisi,
korrashoiutöid ja parandamisi võrgupistik välja!
Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastudest
puhtaks. Õlitage tööriista eluea pikendamiseks kord
kuus pöörlevaid detaile. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövitavaid
ained.
Ohutusseadise puhastamine, saeketta liikuv kait-
se (5)
Kontrollige iga kord enne käikuvõtmist saeketta kaitset
mustuse suhtes.
Eemaldage vanad saelaastud ja puidukillud pintsli või
sarnaselt sobiva tööriista abil.
234 | EE
Lauasüdamiku vahetamine
Oht!
• Kahjustatud lauasüdamiku (10) korral valitseb oht, et
väikesed esemed kiiluvad lauasüdamiku ja saeket-
ta vahel kinni ning blokeerivad saeketta. Vahetage
kahjustatud lauasüdamikud kohe välja!
1. Keerake lauasüdamiku poldid välja. Vaj. korral kee-
rake pöördlauda ja kallutage saepead, et poltidele
ligi pääseda.
2. Võtke lauasüdamik ära.
3. Pange uus lauasüdamik sisse.
4. Pingutage lauasüdamiku poldid kinni.
Harjade ülevaatus
Kontrollige süsiharju uuel masinal esimese 50 töötunni
möödudes või kui monteeriti uued harjad. Kontrollige
pärast esimest kontrollimist iga 10 töötunni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või
kõrvalühendusjuhe põlenud või kahjustatud, siis peate
mõlemad harjad asendama. Kui harjad tunnistatakse
pärast mahavõtmist kasutuskõlblikeks, siis võib need
tagasi paigaldada.
Avage süsiharjade hoolduseks mõlemad lukustid (joo-
nisel 21 kujutatud viisil) vastupäeva. Võtke seejärel
süsiharjad välja.
Pange süsiharjad vastupidises järjekorras taas sisse.
Hooldusteave
Tuleb tähele panna, et selle toote korral esineb kasuta-
misest tulenevaid või loomulikke kulumisilminguidjärg-
mistel detailidel ning neid detaile käsitletaksekuluma-
terjalina.
Kuluosad*: Süsiharjad, saeleht, lauasüdamikud; laas-
tupüüdekotid
* ei pruugi tingimata tarnekomplektiga kaasas olla!
Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks tiitellehel olev QR kood.
11. Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, kül-
mumiskindlas ning lastele kättesaamatus kohas. Opti-
maalne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
