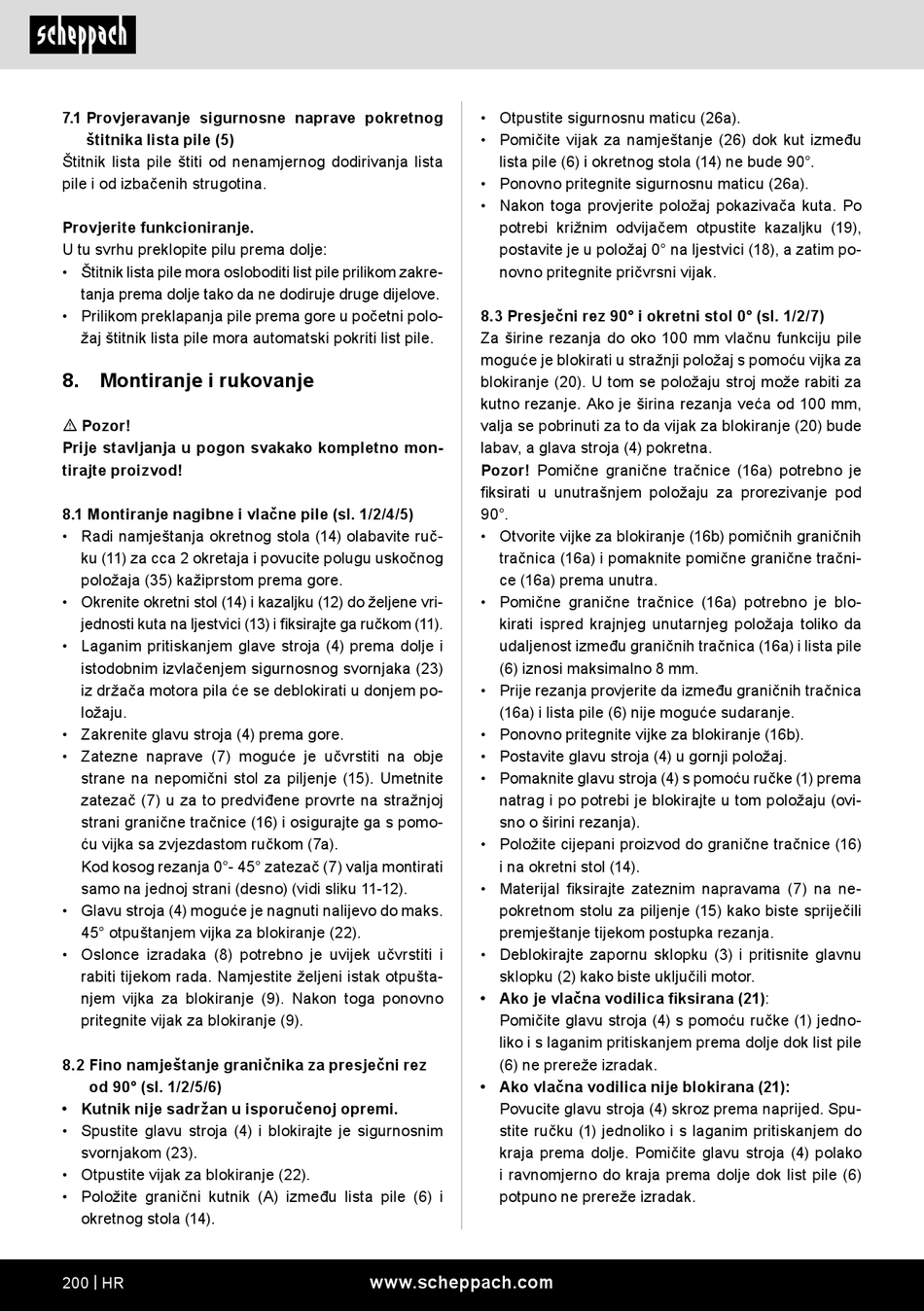

7.1 Provjeravanje sigurnosne naprave pokretnog
štitnika lista pile (5)
Štitnik lista pile štiti od nenamjernog dodirivanja lista
pile i od izbačenih strugotina.
Provjerite funkcioniranje.
U tu svrhu preklopite pilu prema dolje:
• Štitnik lista pile mora osloboditi list pile prilikom zakre-
tanja prema dolje tako da ne dodiruje druge dijelove.
• Prilikom preklapanja pile prema gore u početni polo-
žaj štitnik lista pile mora automatski pokriti list pile.
8. Montiranje i rukovanje
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
8.1 Montiranje nagibne i vlačne pile (sl. 1/2/4/5)
• Radi namještanja okretnog stola (14) olabavite ruč-
ku (11) za cca 2 okretaja i povucite polugu uskočnog
položaja (35) kažiprstom prema gore.
• Okrenite okretni stol (14) i kazaljku (12) do željene vri-
jednosti kuta na ljestvici (13) i fiksirajte ga ručkom (11).
• Laganim pritiskanjem glave stroja (4) prema dolje i
istodobnim izvlačenjem sigurnosnog svornjaka (23)
iz držača motora pila će se deblokirati u donjem po-
ložaju.
• Zakrenite glavu stroja (4) prema gore.
• Zatezne naprave (7) moguće je učvrstiti na obje
strane na nepomični stol za piljenje (15). Umetnite
zatezač (7) u za to predviđene provrte na stražnjoj
strani granične tračnice (16) i osigurajte ga s pomo-
ću vijka sa zvjezdastom ručkom (7a).
Kod kosog rezanja 0°- 45° zatezač (7) valja montirati
samo na jednoj strani (desno) (vidi sliku 11-12).
• Glavu stroja (4) moguće je nagnuti nalijevo do maks.
45° otpuštanjem vijka za blokiranje (22).
• Oslonce izradaka (8) potrebno je uvijek učvrstiti i
rabiti tijekom rada. Namjestite željeni istak otpušta-
njem vijka za blokiranje (9). Nakon toga ponovno
pritegnite vijak za blokiranje (9).
8.2 Fino namještanje graničnika za presječni rez
od 90° (sl. 1/2/5/6)
• Kutnik nije sadržan u isporučenoj opremi.
• Spustite glavu stroja (4) i blokirajte je sigurnosnim
svornjakom (23).
• Otpustite vijak za blokiranje (22).
• Položite granični kutnik (A) između lista pile (6) i
okretnog stola (14).
200 | HR
• Otpustite sigurnosnu maticu (26a).
• Pomičite vijak za namještanje (26) dok kut između
lista pile (6) i okretnog stola (14) ne bude 90°.
• Ponovno pritegnite sigurnosnu maticu (26a).
• Nakon toga provjerite položaj pokazivača kuta. Po
potrebi križnim odvijačem otpustite kazaljku (19),
postavite je u položaj 0° na ljestvici (18), a zatim po-
novno pritegnite pričvrsni vijak.
8.3 Presječni rez 90° i okretni stol 0° (sl. 1/2/7)
Za širine rezanja do oko 100 mm vlačnu funkciju pile
moguće je blokirati u stražnji položaj s pomoću vijka za
blokiranje (20). U tom se položaju stroj može rabiti za
kutno rezanje. Ako je širina rezanja veća od 100 mm,
valja se pobrinuti za to da vijak za blokiranje (20) bude
labav, a glava stroja (4) pokretna.
Pozor! Pomične granične tračnice (16a) potrebno je
fiksirati u unutrašnjem položaju za prorezivanje pod
90°.
• Otvorite vijke za blokiranje (16b) pomičnih graničnih
tračnica (16a) i pomaknite pomične granične tračni-
ce (16a) prema unutra.
• Pomične granične tračnice (16a) potrebno je blo-
kirati ispred krajnjeg unutarnjeg položaja toliko da
udaljenost između graničnih tračnica (16a) i lista pile
(6) iznosi maksimalno 8 mm.
• Prije rezanja provjerite da između graničnih tračnica
(16a) i lista pile (6) nije moguće sudaranje.
• Ponovno pritegnite vijke za blokiranje (16b).
• Postavite glavu stroja (4) u gornji položaj.
• Pomaknite glavu stroja (4) s pomoću ručke (1) prema
natrag i po potrebi je blokirajte u tom položaju (ovi-
sno o širini rezanja).
• Položite cijepani proizvod do granične tračnice (16)
i na okretni stol (14).
• Materijal fiksirajte zateznim napravama (7) na ne-
pokretnom stolu za piljenje (15) kako biste spriječili
premještanje tijekom postupka rezanja.
• Deblokirajte zapornu sklopku (3) i pritisnite glavnu
sklopku (2) kako biste uključili motor.
• Ako je vlačna vodilica fiksirana (21):
Pomičite glavu stroja (4) s pomoću ručke (1) jedno-
liko i s laganim pritiskanjem prema dolje dok list pile
(6) ne prereže izradak.
• Ako vlačna vodilica nije blokirana (21):
Povucite glavu stroja (4) skroz prema naprijed. Spu-
stite ručku (1) jednoliko i s laganim pritiskanjem do
kraja prema dolje. Pomičite glavu stroja (4) polako
i ravnomjerno do kraja prema dolje dok list pile (6)
potpuno ne prereže izradak.
