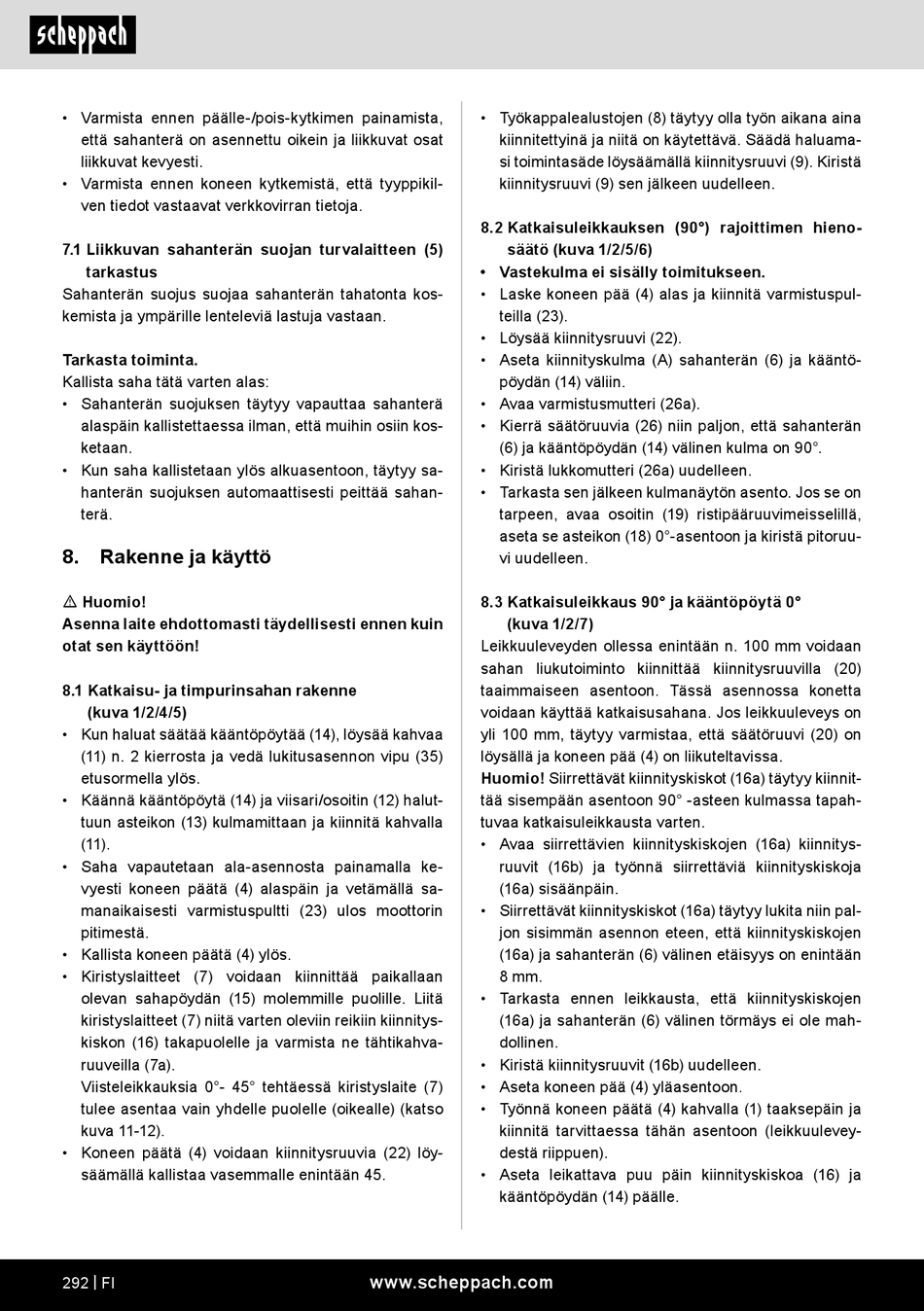

• Varmista ennen päälle-/pois-kytkimen painamista,
että sahanterä on asennettu oikein ja liikkuvat osat
liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
7.1 Liikkuvan sahanterän suojan turvalaitteen (5)
tarkastus
Sahanterän suojus suojaa sahanterän tahatonta kos-
kemista ja ympärille lenteleviä lastuja vastaan.
Tarkasta toiminta.
Kallista saha tätä varten alas:
• Sahanterän suojuksen täytyy vapauttaa sahanterä
alaspäin kallistettaessa ilman, että muihin osiin kos-
ketaan.
• Kun saha kallistetaan ylös alkuasentoon, täytyy sa-
hanterän suojuksen automaattisesti peittää sahan-
terä.
8. Rakenne ja käyttö
m Huomio!
Asenna laite ehdottomasti täydellisesti ennen kuin
otat sen käyttöön!
8.1 Katkaisu- ja timpurinsahan rakenne
(kuva 1/2/4/5)
• Kun haluat säätää kääntöpöytää (14), löysää kahvaa
(11) n. 2 kierrosta ja vedä lukitusasennon vipu (35)
etusormella ylös.
• Käännä kääntöpöytä (14) ja viisari/osoitin (12) halut-
tuun asteikon (13) kulmamittaan ja kiinnitä kahvalla
(11).
• Saha vapautetaan ala-asennosta painamalla ke-
vyesti koneen päätä (4) alaspäin ja vetämällä sa-
manaikaisesti varmistuspultti (23) ulos moottorin
pitimestä.
• Kallista koneen päätä (4) ylös.
• Kiristyslaitteet (7) voidaan kiinnittää paikallaan
olevan sahapöydän (15) molemmille puolille. Liitä
kiristyslaitteet (7) niitä varten oleviin reikiin kiinnitys-
kiskon (16) takapuolelle ja varmista ne tähtikahva-
ruuveilla (7a).
Viisteleikkauksia 0°- 45° tehtäessä kiristyslaite (7)
tulee asentaa vain yhdelle puolelle (oikealle) (katso
kuva 11-12).
• Koneen päätä (4) voidaan kiinnitysruuvia (22) löy-
säämällä kallistaa vasemmalle enintään 45.
292 | FI
• Työkappalealustojen (8) täytyy olla työn aikana aina
kiinnitettyinä ja niitä on käytettävä. Säädä haluama-
si toimintasäde löysäämällä kiinnitysruuvi (9). Kiristä
kiinnitysruuvi (9) sen jälkeen uudelleen.
8.2 Katkaisuleikkauksen (90°) rajoittimen hieno-
säätö (kuva 1/2/5/6)
• Vastekulma ei sisälly toimitukseen.
• Laske koneen pää (4) alas ja kiinnitä varmistuspul-
teilla (23).
• Löysää kiinnitysruuvi (22).
• Aseta kiinnityskulma (A) sahanterän (6) ja kääntö-
pöydän (14) väliin.
• Avaa varmistusmutteri (26a).
• Kierrä säätöruuvia (26) niin paljon, että sahanterän
(6) ja kääntöpöydän (14) välinen kulma on 90°.
• Kiristä lukkomutteri (26a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se on
tarpeen, avaa osoitin (19) ristipääruuvimeisselillä,
aseta se asteikon (18) 0°-asentoon ja kiristä pitoruu-
vi uudelleen.
8.3 Katkaisuleikkaus 90° ja kääntöpöytä 0°
(kuva 1/2/7)
Leikkuuleveyden ollessa enintään n. 100 mm voidaan
sahan liukutoiminto kiinnittää kiinnitysruuvilla (20)
taaimmaiseen asentoon. Tässä asennossa konetta
voidaan käyttää katkaisusahana. Jos leikkuuleveys on
yli 100 mm, täytyy varmistaa, että säätöruuvi (20) on
löysällä ja koneen pää (4) on liikuteltavissa.
Huomio! Siirrettävät kiinnityskiskot (16a) täytyy kiinnit-
tää sisempään asentoon 90° -asteen kulmassa tapah-
tuvaa katkaisuleikkausta varten.
• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitys-
ruuvit (16b) ja työnnä siirrettäviä kiinnityskiskoja
(16a) sisäänpäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin pal-
jon sisimmän asennon eteen, että kiinnityskiskojen
(16a) ja sahanterän (6) välinen etäisyys on enintään
8 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskojen
(16a) ja sahanterän (6) välinen törmäys ei ole mah-
dollinen.
• Kiristä kiinnitysruuvit (16b) uudelleen.
• Aseta koneen pää (4) yläasentoon.
• Työnnä koneen päätä (4) kahvalla (1) taaksepäin ja
kiinnitä tarvittaessa tähän asentoon (leikkuulevey-
destä riippuen).
• Aseta leikattava puu päin kiinnityskiskoa (16) ja
kääntöpöydän (14) päälle.
