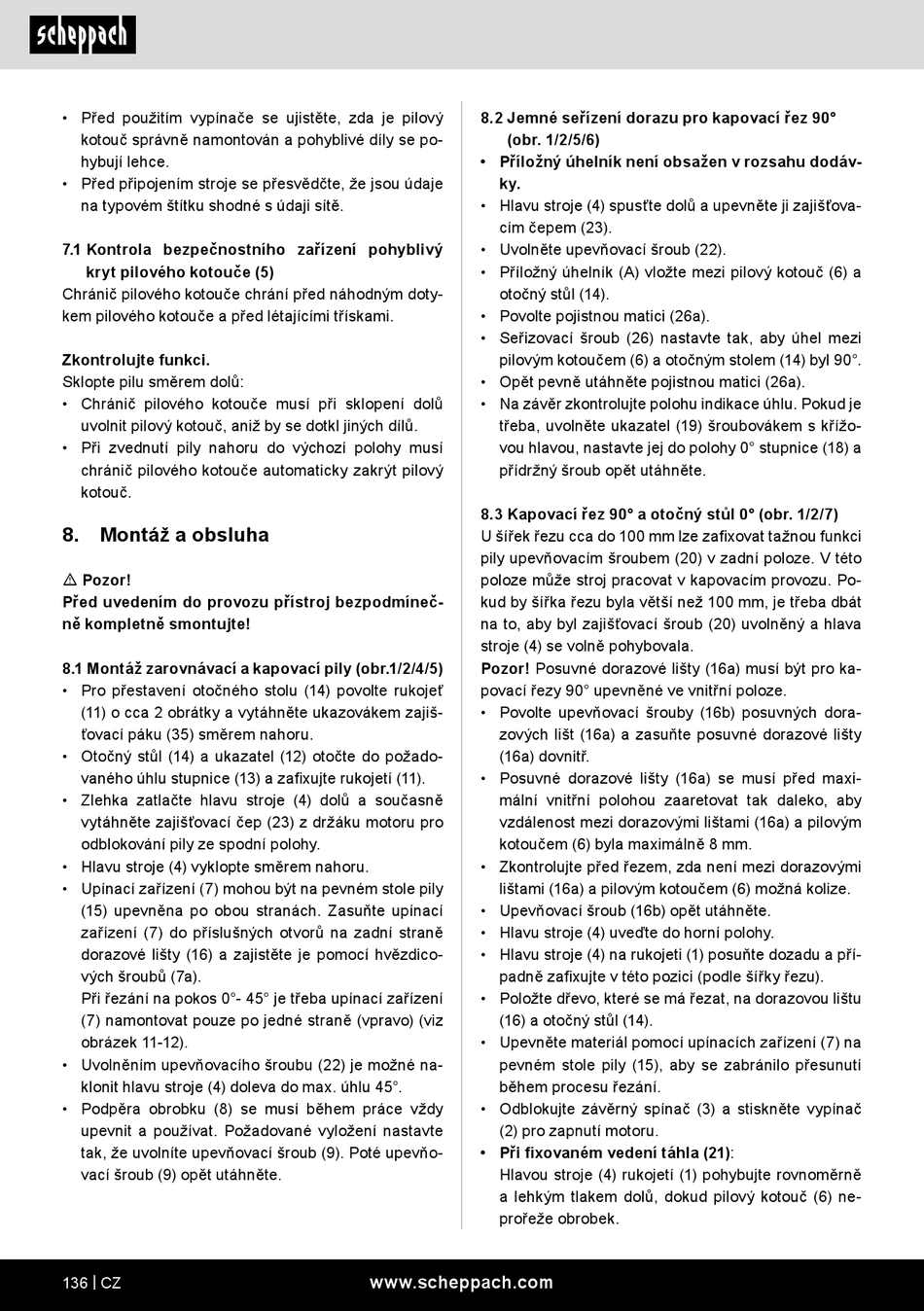

Scheppach HM216 Originalbetriebsanleitung Seite 136

• Před použitím vypínače se ujistěte, zda je pilový
kotouč správně namontován a pohyblivé díly se po-
hybují lehce.
• Před připojením stroje se přesvědčte, že jsou údaje
na typovém štítku shodné s údaji sítě.
7.1 Kontrola bezpečnostního zařízení pohyblivý
kryt pilového kotouče (5)
Chránič pilového kotouče chrání před náhodným doty-
kem pilového kotouče a před létajícími třískami.
Zkontrolujte funkci.
Sklopte pilu směrem dolů:
• Chránič pilového kotouče musí při sklopení dolů
uvolnit pilový kotouč, aniž by se dotkl jiných dílů.
• Při zvednutí pily nahoru do výchozí polohy musí
chránič pilového kotouče automaticky zakrýt pilový
kotouč.
8. Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
8.1 Montáž zarovnávací a kapovací pily (obr.1/2/4/5)
• Pro přestavení otočného stolu (14) povolte rukojeť
(11) o cca 2 obrátky a vytáhněte ukazovákem zajiš-
ťovací páku (35) směrem nahoru.
• Otočný stůl (14) a ukazatel (12) otočte do požado-
vaného úhlu stupnice (13) a zafixujte rukojetí (11).
• Zlehka zatlačte hlavu stroje (4) dolů a současně
vytáhněte zajišťovací čep (23) z držáku motoru pro
odblokování pily ze spodní polohy.
• Hlavu stroje (4) vyklopte směrem nahoru.
• Upínací zařízení (7) mohou být na pevném stole pily
(15) upevněna po obou stranách. Zasuňte upínací
zařízení (7) do příslušných otvorů na zadní straně
dorazové lišty (16) a zajistěte je pomocí hvězdico-
vých šroubů (7a).
Při řezání na pokos 0°- 45° je třeba upínací zařízení
(7) namontovat pouze po jedné straně (vpravo) (viz
obrázek 11-12).
• Uvolněním upevňovacího šroubu (22) je možné na-
klonit hlavu stroje (4) doleva do max. úhlu 45°.
• Podpěra obrobku (8) se musí během práce vždy
upevnit a používat. Požadované vyložení nastavte
tak, že uvolníte upevňovací šroub (9). Poté upevňo-
vací šroub (9) opět utáhněte.
136 | CZ
8.2 Jemné seřízení dorazu pro kapovací řez 90°
(obr. 1/2/5/6)
• Příložný úhelník není obsažen v rozsahu dodáv-
ky.
• Hlavu stroje (4) spusťte dolů a upevněte ji zajišťova-
cím čepem (23).
• Uvolněte upevňovací šroub (22).
• Příložný úhelník (A) vložte mezi pilový kotouč (6) a
otočný stůl (14).
• Povolte pojistnou matici (26a).
• Seřizovací šroub (26) nastavte tak, aby úhel mezi
pilovým kotoučem (6) a otočným stolem (14) byl 90°.
• Opět pevně utáhněte pojistnou matici (26a).
• Na závěr zkontrolujte polohu indikace úhlu. Pokud je
třeba, uvolněte ukazatel (19) šroubovákem s křížo-
vou hlavou, nastavte jej do polohy 0° stupnice (18) a
přídržný šroub opět utáhněte.
8.3 Kapovací řez 90° a otočný stůl 0° (obr. 1/2/7)
U šířek řezu cca do 100 mm lze zafixovat tažnou funkci
pily upevňovacím šroubem (20) v zadní poloze. V této
poloze může stroj pracovat v kapovacím provozu. Po-
kud by šířka řezu byla větší než 100 mm, je třeba dbát
na to, aby byl zajišťovací šroub (20) uvolněný a hlava
stroje (4) se volně pohybovala.
Pozor! Posuvné dorazové lišty (16a) musí být pro ka-
povací řezy 90° upevněné ve vnitřní poloze.
• Povolte upevňovací šrouby (16b) posuvných dora-
zových lišt (16a) a zasuňte posuvné dorazové lišty
(16a) dovnitř.
• Posuvné dorazové lišty (16a) se musí před maxi-
mální vnitřní polohou zaaretovat tak daleko, aby
vzdálenost mezi dorazovými lištami (16a) a pilovým
kotoučem (6) byla maximálně 8 mm.
• Zkontrolujte před řezem, zda není mezi dorazovými
lištami (16a) a pilovým kotoučem (6) možná kolize.
• Upevňovací šroub (16b) opět utáhněte.
• Hlavu stroje (4) uveďte do horní polohy.
• Hlavu stroje (4) na rukojeti (1) posuňte dozadu a pří-
padně zafixujte v této pozici (podle šířky řezu).
• Položte dřevo, které se má řezat, na dorazovou lištu
(16) a otočný stůl (14).
• Upevněte materiál pomocí upínacích zařízení (7) na
pevném stole pily (15), aby se zabránilo přesunutí
během procesu řezání.
• Odblokujte závěrný spínač (3) a stiskněte vypínač
(2) pro zapnutí motoru.
• Při fixovaném vedení táhla (21):
Hlavou stroje (4) rukojetí (1) pohybujte rovnoměrně
a lehkým tlakem dolů, dokud pilový kotouč (6) ne-
prořeže obrobek.
